在自動駕駛系統中，轉向系統是保證車輛正常行駛的關鍵部件之一。電動助力轉向系統(EPS)作為現代汽車中廣泛應用的轉向系統，以其結構簡單、響應迅速、能耗低等優點，成為自動駕駛系統的理想選擇。然而，在復雜的道路環境和多變的駕駛場景下，單一的EPS系統難以滿足L3級別自動駕駛對安全性和可靠性的要求。因此，冗余EPS技術的引入，為自動駕駛系統提供了更高的安全保障。

在冗余EPS技術中，冗余策略是關鍵之一。冗余策略主要分為以下幾種：

1. 硬件冗余：通過設計兩個或多個完全相同的EPS硬件系統，實現硬件層面的冗余。當一個系統出現故障時，另一個系統可以立即接管，確保車輛的正常行駛。

2. 軟件冗余：在軟件層面實現冗余，主要包括控制算法、數據處理等方面的冗余。通過設計多套獨立的控制算法和數據處理流程，確保在單一算法或數據處理流程出現問題時，其他算法或流程能夠正常工作。

3. 數據冗余：通過采集多個傳感器數據并進行融合處理，實現數據層面的冗余。這種設計可以提高數據的準確性和可靠性，降低單一傳感器數據錯誤對系統的影響。

4. 通訊冗余：在EPS系統與其他系統之間的通訊中，采用多路通訊通道和協議，確保在單一通訊通道或協議出現故障時，其他通道或協議能夠正常通訊。

安全機制解析

除了冗余策略外，安全機制也是冗余EPS技術的重要組成部分。以下是幾種常見的安全機制：

1. 故障診斷與預警機制：通過實時監測EPS系統的工作狀態，及時發現潛在故障并進行預警。當發現故障時，系統可以自動切換到備份系統或通知駕駛員進行接管。

2. 安全降級機制：在自動駕駛系統出現故障時，系統能夠自動降級到安全狀態，確保車輛能夠安全停車或繼續行駛。這種機制可以避免因系統故障導致的潛在危險。

3. 緊急制動機制：在緊急情況下，系統可以自動啟動緊急制動功能，確保車輛能夠迅速停車。這種機制可以避免或減少因制動系統失效導致的危險。

4. 人機交互機制：在自動駕駛過程中，系統需要實時與駕駛員進行交互，確保駕駛員能夠隨時接管駕駛?cè)蝿?wù)。這種機制可以提高駕駛員對自動駕駛系統的信任度，降低人機切換過程中的風險。

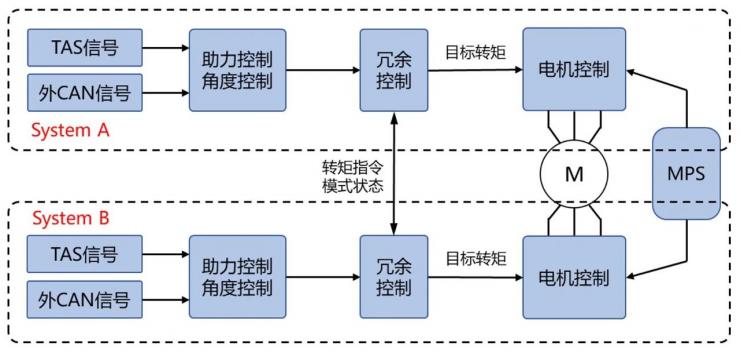

冗余EPS的雙MCU架構。雙MCU(ECU A和ECU B)都實現完整控制功能，上電初始化后默認分配主從角色。正常工作狀態下，雙系統均進行力矩指令計算，但是從系統響應主系統分配的扭矩指令。如果系統發生單點失效，雙MCU根據故障診斷與處理機制判斷是否進行主從切換，必要時從系統切換為主系統。
