推挽放大器將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對推挽放大器的工作機制以及推挽放大器常用的兩個設計電路有所認識和了解，詳細內容如下。

一、深入解析乙類推挽放大器的工作機制

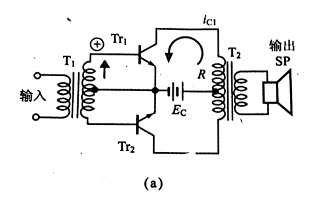

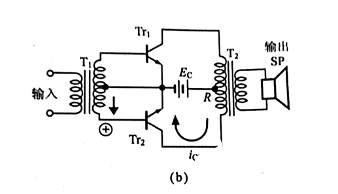

當Tr1的基極側為正時，電流流過Tr1，而當Tr2的基極側為正時，則電流流過Tr2。

集電極電流(輸出電流)分別從相反方向流入變壓器T2中，所以揚聲器(T2的次級線圈)流通正和負的電流(參見圖)。

假設電源電壓Ec=6V，T2的初級端電阻R= 200Ω,集電極電流Ic=30 mA的時候，則IcR=30X10 -3x 200=6(V)，集電極電壓Vce為0。集電根電流Ic=0時，集電極電壓Vce為6V.

輸出電流為30mA，輸出電壓為6V，所以輸出功率P0為： P0=6x30x10-3/2=90X 10-3(W)= 90(mW)

此時，由電源電壓Ec流入的電流波形如圖所示。平均值等于最大值x 2/ π(參見圖)，所以

30x10-3x2/π=19x10-3 (A)= 19(mA)

電源的輸入為：P1=6x19X10-3=114X 10-3 (A)= 114(mA)

因此，放大器的效率為：n=p0/p1x100%=（19x10-3）/（114x10-3）X 100%≈78%

另外，因為流過輸出變量器T2的電流ic1和ic2的直流成分的方向互反，所以具有變量器鐵心無直流磁化的優點。電路的組成雖稍顯復雜，但因乙類推挽電路擁有此優點，在晶體管收音機的輸出段(連接揚聲器的地方)，幾乎無一例外地全部使用推挽連接。

推挽放大電路的特征：推挽放大電路由2個晶體管成陰極對稱地連接在一起，通過變量器T1將值相等、相位相反的輸入分別賦予Tr1，Tr2。此種反相位的輸入稱作倒相。輸出在變量器T2的次級合成，此放大電路的優點在于即使由晶體管取出的輸出波形稍微有點失真，合成時也會互相抵消，因此可以進行低失真的放大。

二、推挽放大器電路圖分享

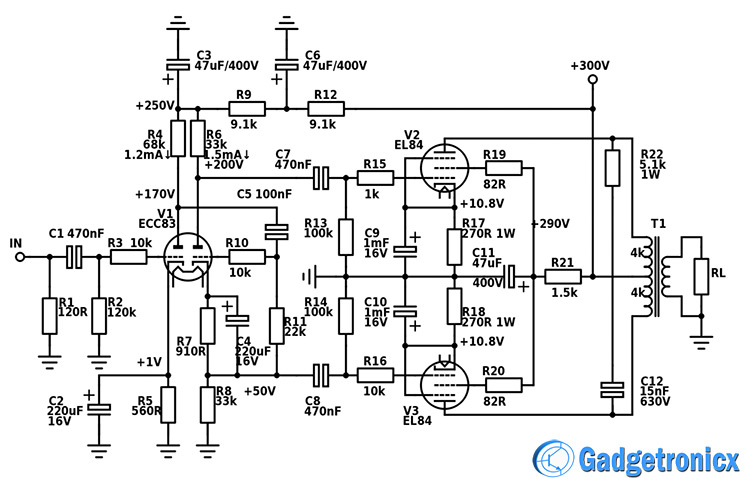

1、使用真空管的簡單推挽放大器電路圖

這里是一個使用真空管的簡單推挽放大器電路。前兩級使用最著名的雙三極管 ECC83/12AX7/6N2P。它具有所有三極管中最高的增益，這使得它適合該任務。

另外，我還設計了一個帶有五極電壓放大器級的電路，因為目前 ECC83 正處于其增益能力的邊緣，你無法在不影響失真的情況下進一步推動它。但我選擇上傳這個設計，因為它使用了非常常見的電子管，并且具有相當甜美的失真音色。

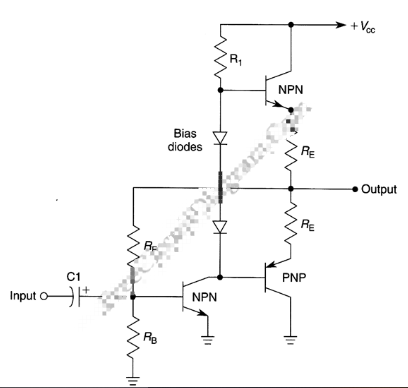

2、推挽放大器電路圖

該放大器電路是非常流行的音頻功率放大器電路類型。我們稱其為互補晶體管，因為最終的晶體管是 NPN-PNP 對，每個晶體管都具有相同的特性。該電路產生 AB 類放大器，因為每個晶體管在略多于信號半個周期的情況下工作。

當兩個晶體管都傳導電流時，存在重疊區域，并且該區域將在其穩態電流附近（當輸入信號為零時）。該電路也稱為推挽放大器電路，因為該對中的每個晶體管交替工作。
