一、IGBT硬并聯技術風險

IGBT是強電流、高壓應用和快速終端設備用垂直功率MOSFET的自然進化。MOSFET由于實現一個較高的擊穿電壓BVDSS需要一個源漏通道，而這個通道卻具有很高的電阻率，因而造成功率MOSFET具有RDS(on)數值高的特征，IGBT消除了現有功率MOSFET的這些主要缺點。雖然最新一代功率MOSFET器件大幅度改進了RDS(on)特性，但是在高電平時，功率導通損耗仍然要比IGBT 高出很多。IGBT較低的壓降，轉換成一個低VCE(sat)的能力，以及IGBT的結構，與同一個標準雙極器件相比，可支持更高電流密度，并簡化 IGBT驅動器的原理圖。

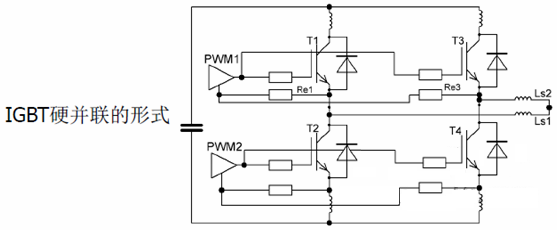

IGBT硬并聯的特點分析：

優點：

IGBT模塊之間并聯在一起，不需要均流電抗，比較緊湊和經濟

缺點：

對直流母排對稱性要求很高； 比較容易產生發射極環流； 功率電路與門極回路產生耦合。

IGBT硬并聯時的技術風險點如下：

（1）發射極環流問題；

（2）門極回路與功率回路產生耦合（門極共模環流問題）；

（3）直流母排雜散電感不對稱產生的問題；

（4）交流排雜散電感數值過大所產生的問題；

（5）IGBT開通門檻電壓VGEth，開通延遲的差異所產生的問題；

（6）門極回路雜散電感不對稱所產生的問題；

（7）IGBT模塊并聯數增多的風險。

二、IGBT并聯技術優化方案

CONCEPT驅動器直接并聯技術：

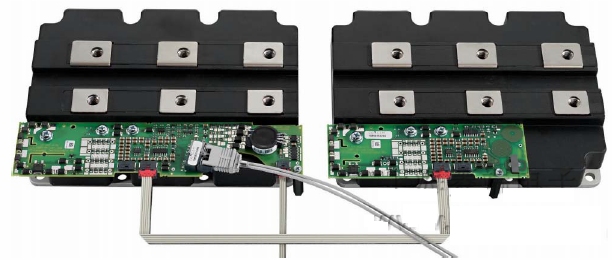

1. SCALE-2芯片組使用磁隔離時，PWM信號傳輸延時為80ns±4ns，這樣的精確延遲可以確保驅動器直接并聯技術得以實現； 2. 副方芯片自身的穩壓功能使驅動電壓一致性得到保證；  使用了直接并聯技術的1SP0635，及1SP0335如下圖：

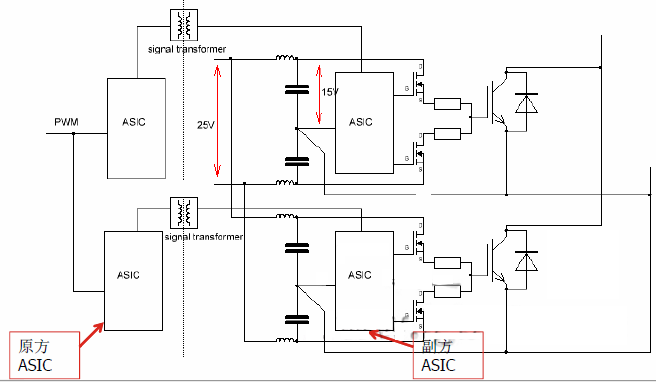

CONCEPT的實現方法：

1.SCALE-2芯片組可以實現，原方PWM信號至Vge的精確延時；

2.副邊15V開通電壓與-10V關斷電壓完全相同；

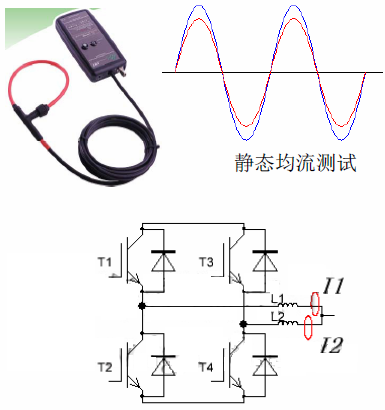

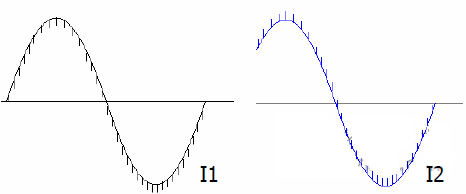

IGBT均流的測試方法： 靜態均流測試時，使用柔性電流探頭，測橋臂輸出電流，測量其電流有效值，考核兩橋臂一致程度。柔性電流探頭在測量I1和I2時，可能會見到下圖的情況。上面的尖刺就是流過L1，L2的換流電流。要想辦法消除。
