以下內容中，小編將對數模接地層時如何解決干擾諧波的技術方案進行著重介紹和闡述，希望本文能幫您增進對干擾諧波解決方法的了解，和小編一起來看看吧。

一、諧波干擾是什么

在整流回路中，輸入電流的波形為不規則的矩形波，波形按傅立葉級數分解為基波和各次諧波，其中的高次諧波將干擾輸入供電系統。在逆變輸出回路中，輸出電流信號是受PWM載波信號調制的脈沖波形，對于GTR大功率逆變?cè)?，其PWM的載波頻率為2～3KHZ，而IGBT大功率逆變?cè)腜WM最高載頻可達15KHZ。同樣，輸出回路電流信號也可分解為只含正弦波的基波和其他各次諧波，而高次諧波電流對負載直接干擾。另外，高次諧波電流還通過電纜向空間輻射，干擾鄰近電氣設備。

二、數模接地層如何解決諧波干擾

在高性能采樣數據系統中，應使用低相位噪聲振蕩器產生ADC（或DAC）采樣時鐘，采樣時鐘抖動干擾模擬輸入/輸出信號，并提高噪聲和失真的嚴重度。采樣時鐘發生器應與高噪聲數字電路隔離開，同時接地并去耦至模擬接地層，與處理運算放大器和ADC一樣。采樣時鐘抖動對ADC信噪比(SNR)的影響可用以下公式近似計算：

唯一的噪聲源來自均方根采樣時鐘抖動tj。注意，以上公式中的f是模擬輸入頻率。通過簡單示例可知，如果tj = 50 ps rms，f = 100 kHz，則SNR = 90 dB，相當于約15位的動態范圍。時鐘抖動對SNR的這一影響在教程MT-007中有詳細論述。不過，在大多數高性能ADC中，內部孔徑抖動與采樣時鐘上的抖動相比可以忽略。 理想情況下，采樣時鐘振蕩器應參考分離接地系統中的模擬接地層。不過由于系統限制，此方法未必可行。許多情況下，采樣時鐘必須從數字接地層上產生的更高頻率、多用途系統時鐘獲得，接著必須從數字接地層上的原點傳遞至模擬接地層上的ADC。兩層之間的接地噪聲直接添加到時鐘信號，并產生過度抖動。抖動可造成信噪比降低，還會產生干擾諧波。

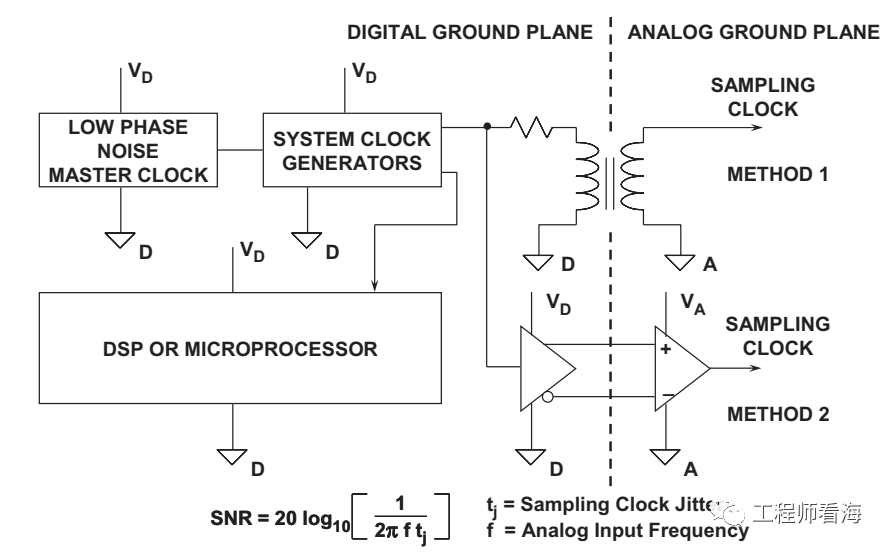

通過使用上圖所示的小RF變壓器或高速差分驅動器和接收機IC，發射采樣時鐘信號作為差分信號，可在某種程度上解決此問題。許多高速ADC具有差分采樣時鐘輸入，更便于采用此方法。如果使用有源差分驅動器和接收機，應選擇ECL、低電平ECL或LVDS，從而將相位抖動降至最低。在+5 V單電源系統中，ECL邏輯可連接在地與+5 V (PECL)電源之間，并將輸出交流耦合至ADC采樣時鐘輸入。不管是哪種情況，原始主系統時鐘必須從低相位噪聲振蕩器產生，而不是DSP、微處理器或微控制器的時鐘輸出。

以上便是小編此次帶來的有關數模接地層時如何解決干擾諧波的技術方案的全部?jī)?nèi)容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
