在下述的內容中，小編將會基于FPGA開發板去點亮LED燈，如果FPGA開發板相關的開發是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

一、如何基于FPGA開發板點亮LED燈

使用用戶手冊，了解硬件資源，這個示例中需要用到按鍵和LED燈：

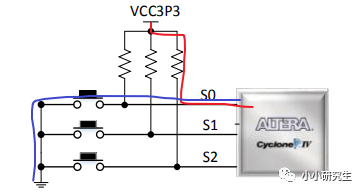

1、按鍵

在沒有按鍵按下時，輸出高電平（紅色）；當按鍵按下的時候，被按下的按鍵端會輸出低電平（藍色）。

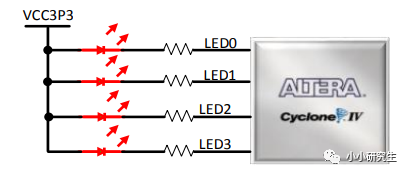

2、LED燈

當 FPGA 輸出低電平時，LED 點亮，當 LED 輸出高電平時,沒有電位差，LED 燈熄滅。

需要實現的功能是，當按下按鍵時（key_in=0,PIN_M16管腳），LED燈要被點亮（led_out=0,PIN_A2管腳）。對于復雜電路還是需要畫波形來理清思路。這里波形應該是key與led波形一致。

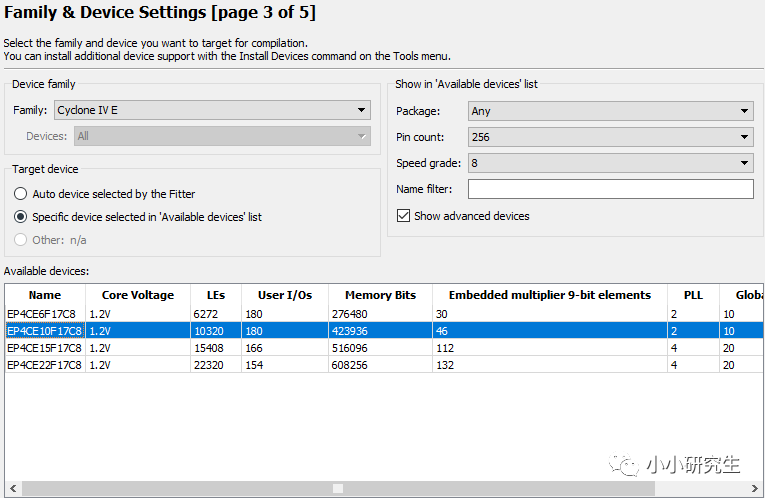

打開quartus，新建工程。

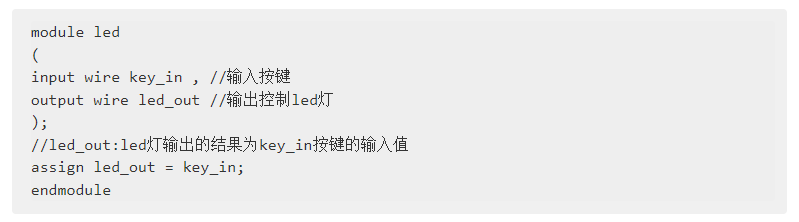

編寫.v文件，代碼如下：

將.v文件添加到文件目錄下，右鍵Files文件夾選擇添加.v文件，添加完成后可以在Files下看到添加的.v文件：

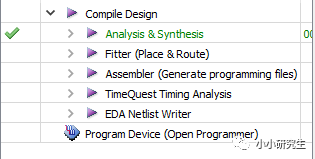

點擊如圖所示的圖標，可以檢查語法是否有錯，綜合器將代碼解釋為電路的形式。綠色表示通過。

點擊RTL viewer可以查看設計的硬件電路結構，和我們設計所表達的意思相同

Testbench是測試電路功能和性能的腳本。在線邏輯分析雖然好用但是每次修改代碼都需要綜合一次，而使用testbench做仿真的速度就很快，所以一開始就應該編寫testbench以便后面大型電路的驗證。

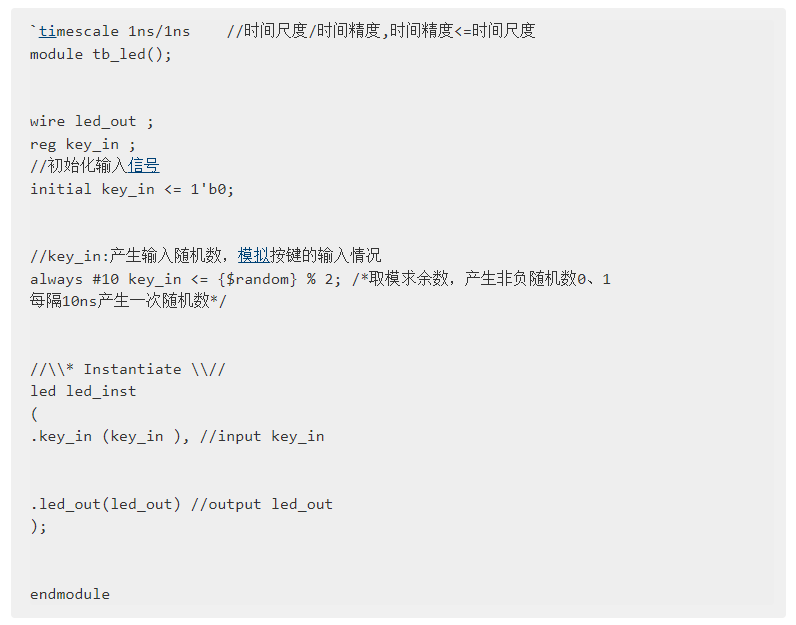

編寫.v文件

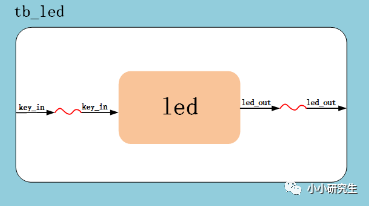

tb_led模塊中，首先定義初始的輸入信號為低電平（一般時序電路使用非阻塞賦值<=)，延遲10個時間單位產生隨機數0或1賦值給輸入，就完成了輸入信號的波形設計。根據上一節中實例化的講解，第2-5行和第14-19行完成的功能是將上一個led.v文件中l(wèi)ed模塊與tb_led模塊相連。這樣隨機生成的輸入信號就被加到led模塊上，并得到輸出led_out，通過驗證led_out與我們期望的輸出是否一致，就知道我們的設計是否正確。

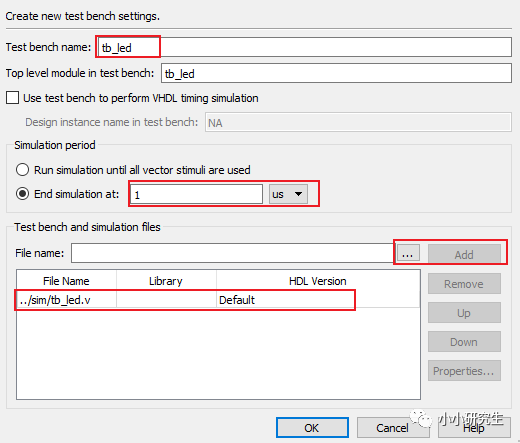

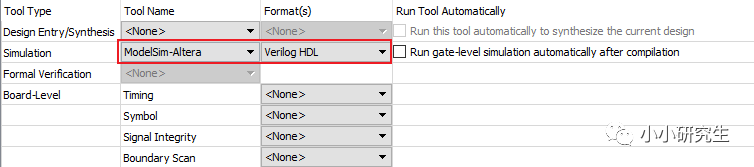

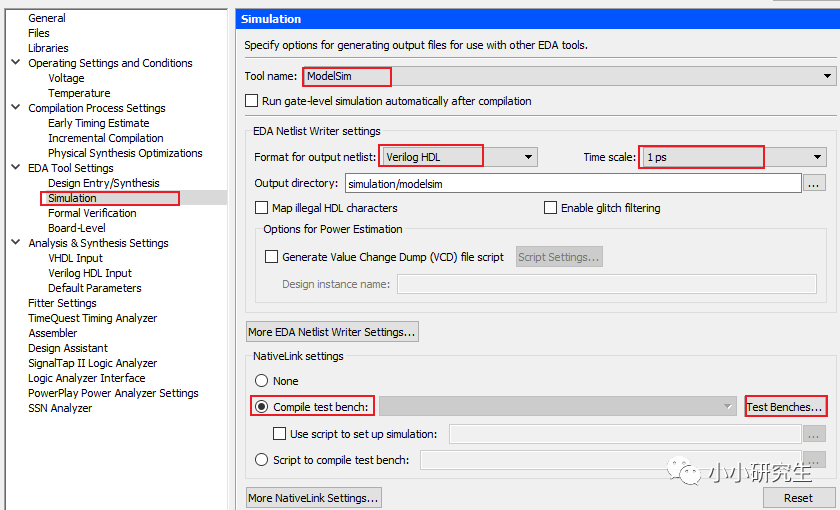

和之前的操作一樣，將這個tb_led.v文件添加到Files文件下。然后在quartus的菜單欄中找到assignments-setting，如圖所示。

二、采用FPGA點亮LED燈的優缺點

（一）優點

FPGA的優點如下：

(1) FPGA由邏輯單元、RAM、乘法器等硬件資源組成，通過將這些硬件資源合理組織，可實現乘法器、寄存器、地址發生器等硬件電路。

(2) FPGA可通過使用框圖或者Verilog HDL來設計，從簡單的門電路到FIR或者FFT電路。

(3) FPGA可無限地重新編程，加載一個新的設計方案只需幾百毫秒，利用重配置可以減少硬件的開銷。

(4) FPGA的工作頻率由FPGA芯片以及設計決定，可以通過修改設計或者更換更快的芯片來達到某些苛刻的要求（當然，工作頻率也不是無限制的可以提高，而是受當前的IC工藝等因素制約）。

（二）缺點

FPGA的缺點如下：

(1) FPGA的所有功能均依靠硬件實現，無法實現分支條件跳轉等操作。

(2) FPGA只能實現定點運算。

總結：FPGA依靠硬件來實現所有的功能，速度上可以和專用芯片相比，但設計的靈活度與通用處理器相比有很大的差距。

以上所有內容便是小編此次為大家?guī)淼乃薪榻B，如果你想了解更多有關它的內容，不妨在我們網站或者百度、google進行探索哦。
