在近日召開的STM32全球峰會上，ST總結了嵌入式領域正在發生的三大趨勢：更高效的計算、多協議帶來無縫連接和更強大的安全性。圍繞著這些應用方面的三大趨勢，ST也于近期重磅更新了其無線MCU、超低功耗入門級MCU、高性能MCU和MPU四條線的最新產品。ST的多位高管出席發布會，針對新產品進行了分享。

STM32WBA54/55：更低功耗和更安全的多協議無線MCU

在各種無線連接的場景中，短距場景其實尤為復雜。這里面涵蓋了不同的設備類型，而每類設備產生的數據量和頻率也不同。因此要滿足在短距場景中實現無縫連接，就需要多種不同的通訊協議。不同的協議在傳輸速率、傳輸距離、功耗、成本、網絡拓撲結構等方面有所差異，這種多樣性能夠更好地滿足不同應用場景的需求，讓開發者自己來配置更加靈活和高效的通信解決方案。

而ST最新推出的STM32WBA系列不僅能夠支持多種無線通信協議，并且能夠進一步幫助開發者簡化方案設計，并輕松在其上實現自己方案的差異化優勢。

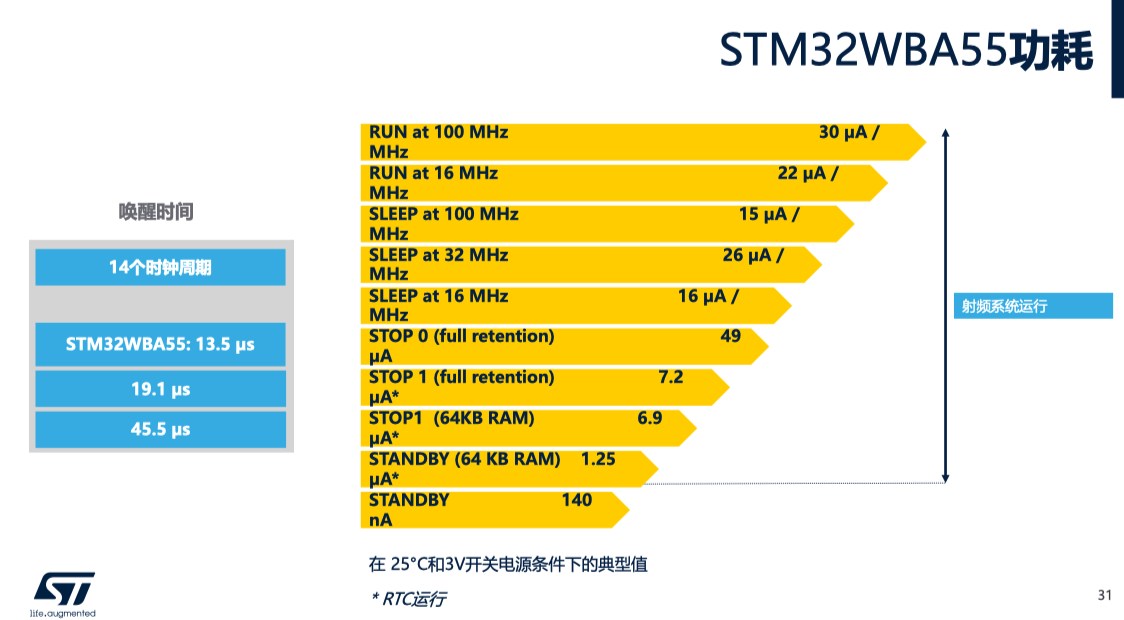

據悉，STM32WBA采用40納米制造工藝，基于Arm Cortex-M33內核，主頻可達100MHz。它支持多種協議，包括BLE5.4、Open Thread、ZigBee和基于Thread的Matter協議。最大輸出功率可達10dBm，并在提升射頻功率的同時兼顧了功耗表現。在超低射頻模式、時鐘周期100MHz條件下，功耗僅為30 μA/MHz。此外內部還集成了開關電源（SMPS）來進一步降低整體功耗。在信息安全方面，STM32WBA符合SESIP Level3目標認證，符合美國網絡信任標準，以及符合2025年將強制執行的歐盟關于無線電設備指令(RED)的法規。

此次最新推出的具體產品型號為STM32WBA54/55，在去年推出的STM32WBA52的基礎上實現了多協議拓展，同時將最高工作溫度從85度提高到了105度，因此可以更好滿足工業應用場景。

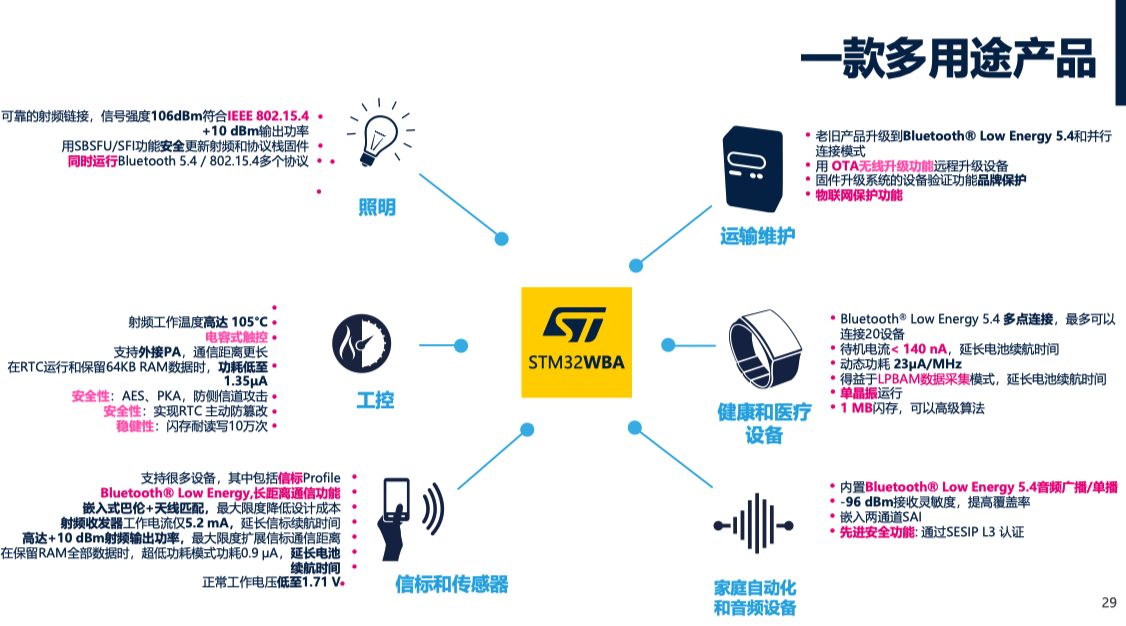

據意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理 于引 (YIN YU)介紹，STM32WBA能夠適應多種不同應用，像照明、工控、信標Beacon 應用以及運輸系統中的維護、Tracker 的應用、健康和醫療設備以及家庭的自動化。同時STM32WBA采用了低功耗設計，在待機模式下電流可以小于140nA，可以更好的提高便攜式醫療設備的電池的續航壽命。Flash最高有1M的選擇，可以支持更復雜的一些算法，來滿足對便攜式醫療設備以及健康設備的需求。

在系統設計易用性方面，除了必備的開發板和射頻開發軟件之外，ST還為STM32WBA提供了一款配套的射頻IPD芯片——MLPF-WB-04D3。該芯片內部集成了完整的阻抗匹配、濾波和天線保護的電路設計。如果客戶自行針對STM32WBA進行外圍的射頻電路設計，那么將會涉及到11個器件的選型和繁雜的優化工作，而且最終占板面積也要72mm2。而選擇IPD則直接免除了這么多的設計工作，占板面積也僅為1.6x1mm2。

STM32MP2：內置NPU的64位MPU

和上一代的STM32MP1相同，STM32MP2也是采用了異構單/雙核的設計。并且同樣延續了MP1的工業級的品質，在工作溫度范圍上支持-40～+120度。

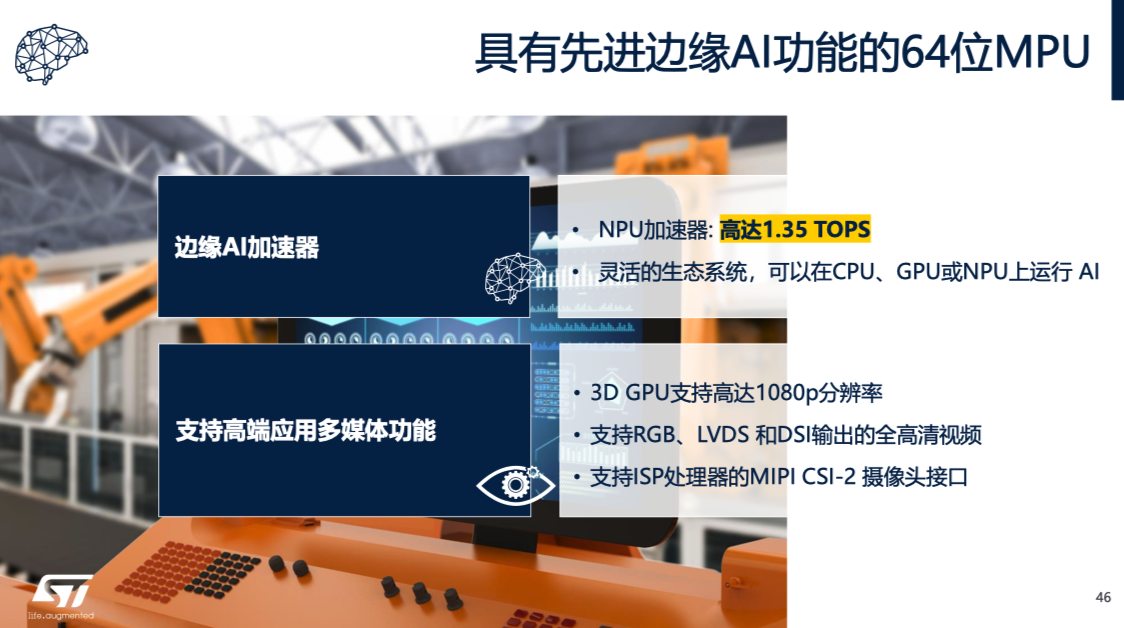

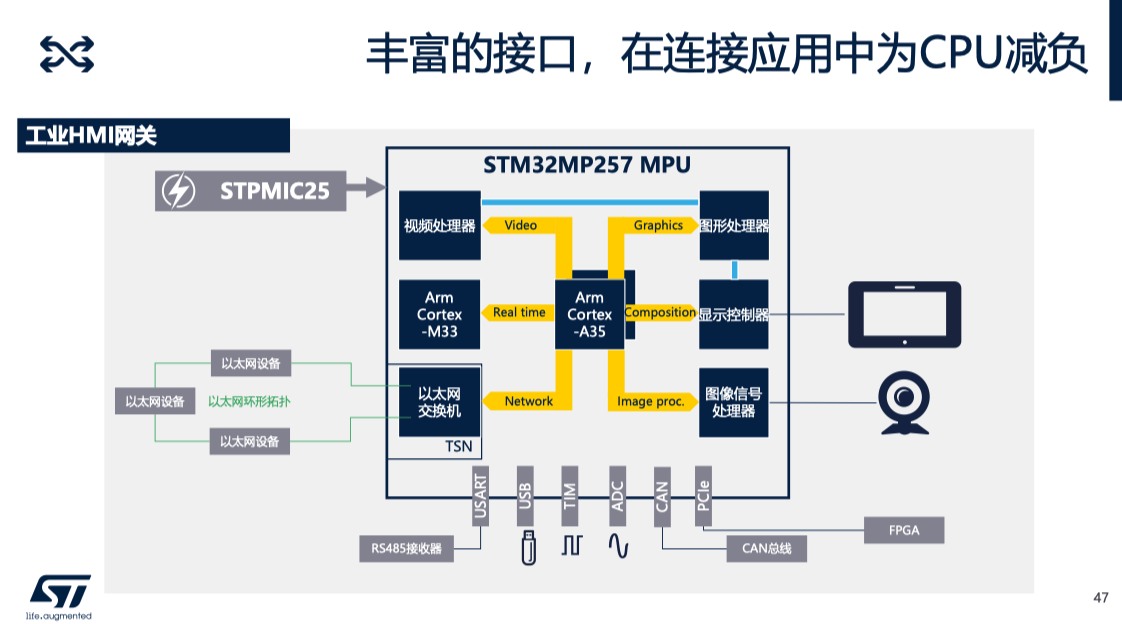

為了幫助客戶在邊緣端側也實現AI賦能，STM32MP2內置了一個1.35TOPS算力的NPU，可用于AI算法的高效處理。此外，STM32MP2還集成了比第一代更為豐富的接口資源，包括 RGB、LVDS 和 MIPI DSI 接口，因此也更適用于機器視覺和多媒體應用。

據中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理杜銘 (TIM DU)介紹，由于內部集成了豐富的硬件處理單元，如NPU、TSN交換機、視頻處理器和圖形處理器等，所以可以大大減少CPU的工作負載，讓CPU更專注在完成自己擅長的復雜的應用方面。在安全性方面，STM32MP2支持SESIP Level3 目標認證以及PSA 一級目標認證。

STM32MP2 是面向64位應用的處理器，目前分為四個子系列：257/255/253/251，這四個系列與MP1是可以做到封裝兼容的，硬件和軟件生態也是一以貫之，因此客戶可以根據不同的需求可以選擇不同的子系列來適應應用的不同，或者通過STM32的MP平臺來快速實現產品的從高到低的差異化配置。

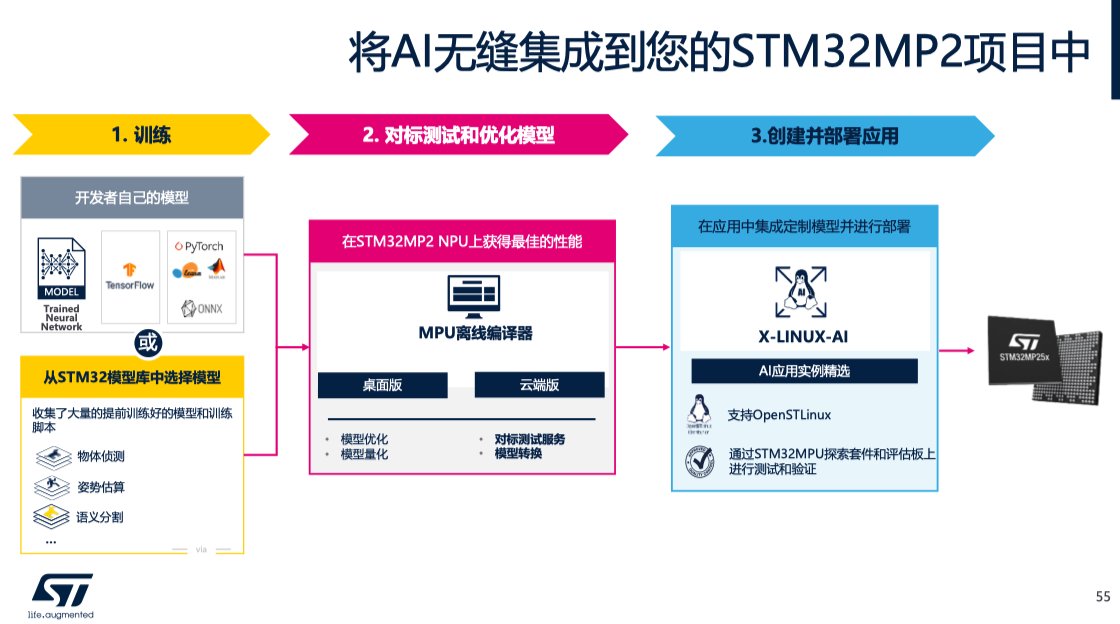

提到端側的AI開發方面，針對端側硬件和開發人員的特點，ST提供了非常高效的模型生成和部署方式。如果客戶自己有數據模型，則可以通過編譯器之后實現部署。如果客戶沒有數據模型，則可以通過STM32模型庫進行選擇。當前STM32模型庫提供4類模型：包括運動姿勢估算、圖像分類、語義分割和物體檢測。所有模型 ST 是免費提供給工程師來使用的，我們托管在 上，客戶可以免費在 GitHub上下載模型代碼，在自己的應用上進行實際驗證，快速打造符合自己場景的AI邊緣應用。

此外，值得一提的是，ST還上線了一個云端編譯驗證平臺?？蛻艨梢灾苯釉谠贫诉M行編譯，然后下載到服務器連接的STM32MP2開發板上，進行直接的代碼效果驗證。通過遠程實時查看代碼在板子上的實際運行效果，進行反復調試和優化。

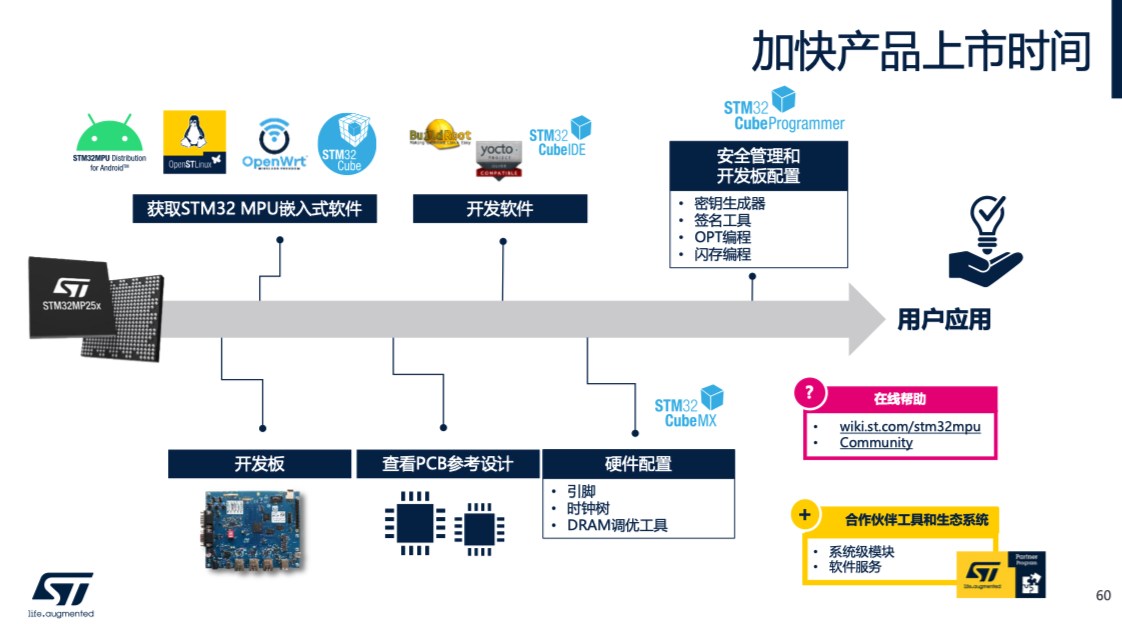

如上圖所示，從產品評估到產品落地，ST為客戶提供了完備的軟硬件生態，可以幫助客戶快速完成基于STM32MP的實際應用。

STM32H7R/S：在實時MCU上運行MPU級別應用

STM32H7是ST的高性能MCU系列，而此次最新帶來的STM32H7R/S，則是進一步拓寬了圖顯和通用兩個方向的產品型號，提供了更靈活和更具成本優勢的選擇。

意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理 黃熘 (ERIC HUANG)表示，STM32H7R/S讓客戶可以在實時的MCU 上運行 MPU 級別的應用，當然也有很多的應用可能并不需要上 Linux，并不需要太高算力時，STM32H7R/S 就可以很好的填補這一部分應用，在實現高實時運算的同時也有很好的圖形顯示。

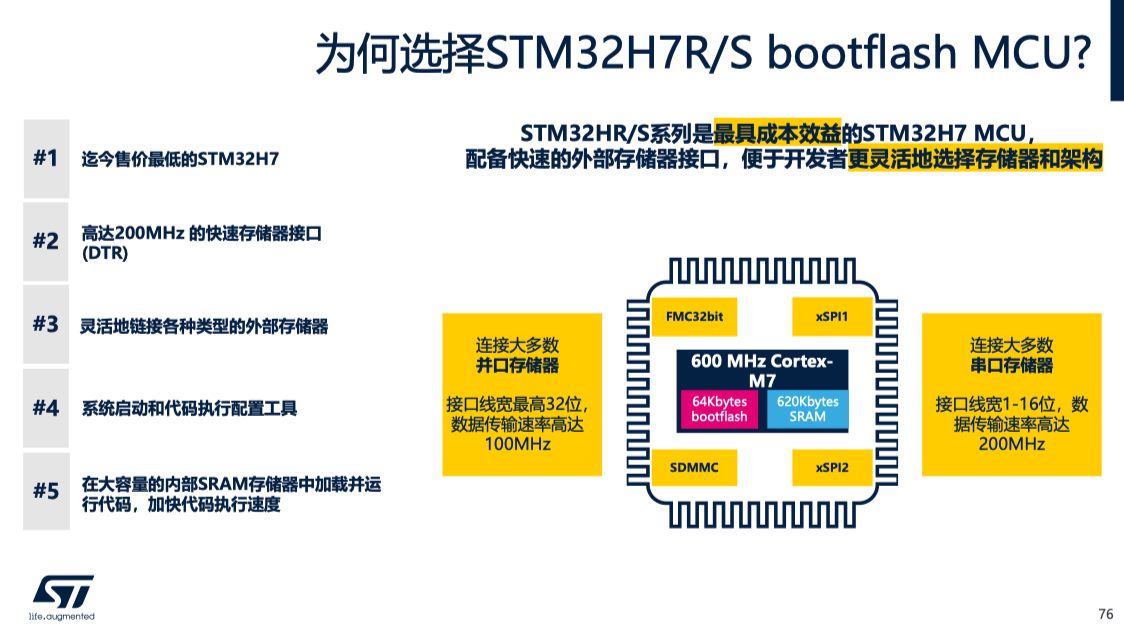

STM32H7R/S延續了之前600MHz的CPU主頻，但不同的是這是一款Bootflash MCU，內部只有一個64K的Flash用于啟動，以及一個620K的SRAM可以用于應用程序代碼執行。如果客戶的代碼較大，STM32H7R/S也提供了外部串口Memory的連接方式，最高傳輸速率可以達到200MHz。而正是因為通過內部對于Flash的裁剪，STM32H7R/S也成為了目前H7系列中性價比最高的選擇。

值得一提的是，STM32H7R/S還擁有比同級高性能MCU相比更好的GUI表現。據黃熘介紹，新產品有最新一代的NeoChrom GPU，這個2.5D的GPU可以支持客戶實現更高清和流暢的UI圖形設計?！叭绻蛻暨x擇了最新一代帶 NewChrom GPU，它有很強的算力，它可以在圖形化數據上降低 CPU 很大的負載。我們可以很高地提高整體的性能，因為 MCU 不僅做推屏作用，我們還可以做一些連通性、以太網或者是 AI 的算力。同時 GPU 是帶一些壓縮算法的，所以這就很好的釋放了存儲空間，就像SVG 矢量圖在有些應用里面可以節省 90%的壓縮比，這個節省量是非常大的?！?

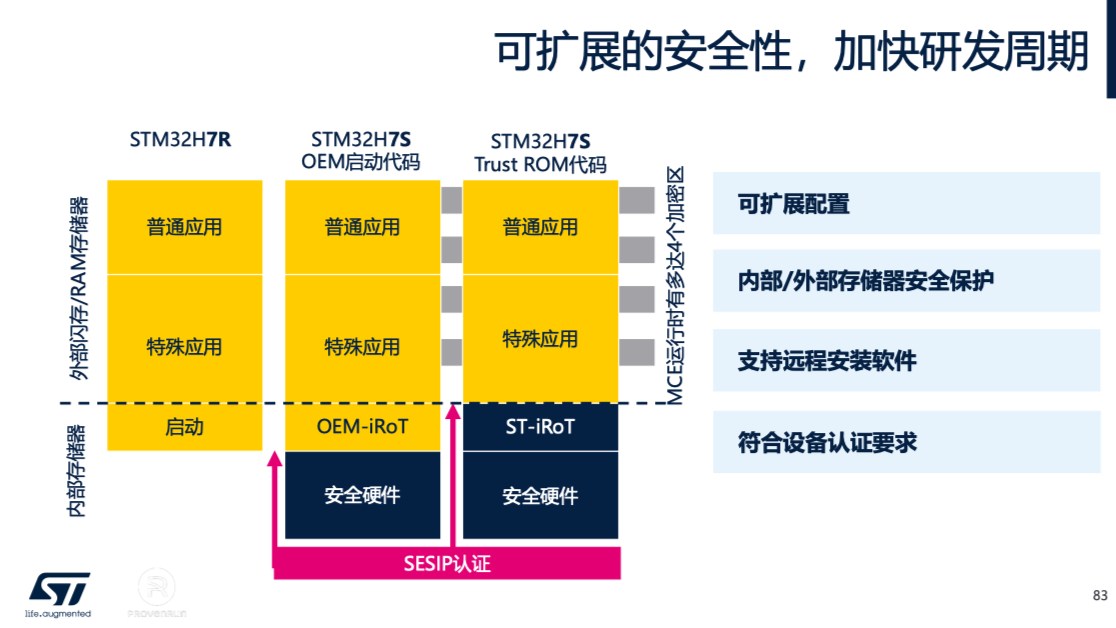

除了更好的性能表現和更好的價格優勢外，STM32H7R/S還是MCU級別中安全性最強的存在。內部集成的最新的 MCE 引擎支持兩段的安全啟動和三段的代碼隔離。如果客戶需要安全代碼啟動，ST可以提供 iRoT 參考原型給到OEM，從而幫助客戶快速完成系統開發。

STM32U0：最安全的超低功耗高性價比MCU

剛才講完了無線MCU、MPU和高性能MCU方面的最新產品更新，最后出場的STM32U0，作為ST的新一代超低功耗入門級MCU，更是受到廣大工程師的關注。

首先，STM32U0采用了ST最新的超低漏電流技術，因此具有優異的靜態功耗表現。此外，STM32U0提供多種超低功耗模式，極大增強了工程師的設計靈活性。在集成度方面，STM32U0表現突出，集成了段碼驅動器、高精度MSI內部振蕩器以及ART加速器，并增強了安全功能。最后，STM32U0的高集成度可顯著降低整個BOM成本，繼承了原有ULP的成熟功能，能夠加速工程項目的研發進程和產品上市時間，從而帶來更好的成本效益。

雖然是超低功耗入門級MCU，但客戶對于功能性和安全性的要求越來越高。例如在便攜式胰島素泵、血糖儀、智能表計和超聲表計等設備上，即要求有很好的功耗表現，又要MCU具備更高的信息安全等級，對于內部的資源要求也是越來越大。在這種情況下，超低功耗高性價比的舊王——STM32L0顯得有點捉襟見肘，而新王STM32U0則可以很好地滿足這些新興應用需求。

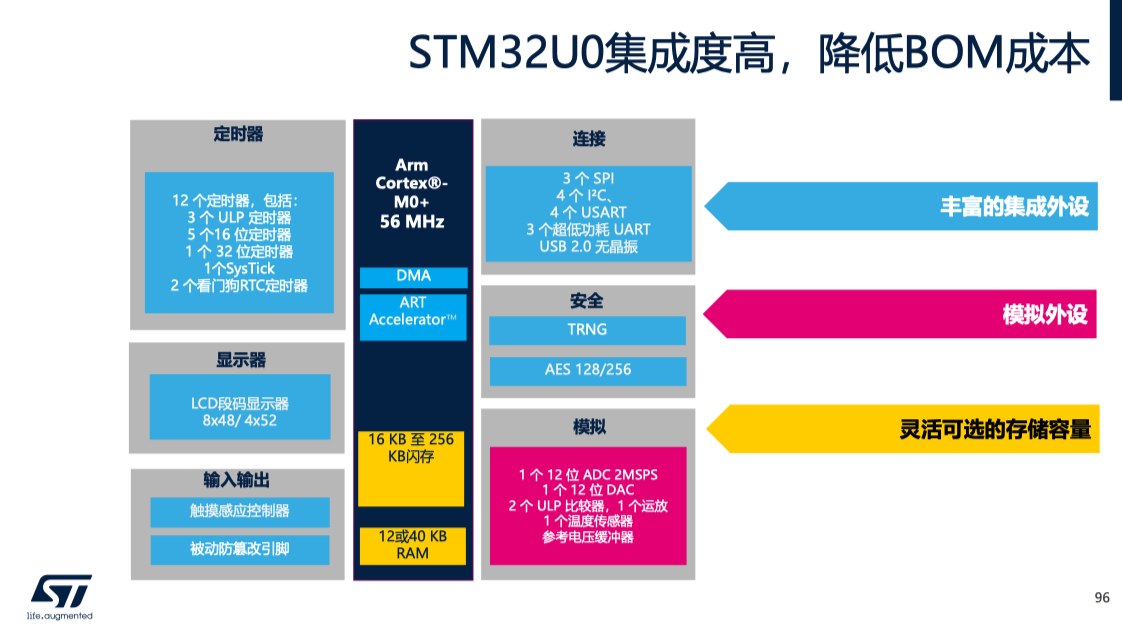

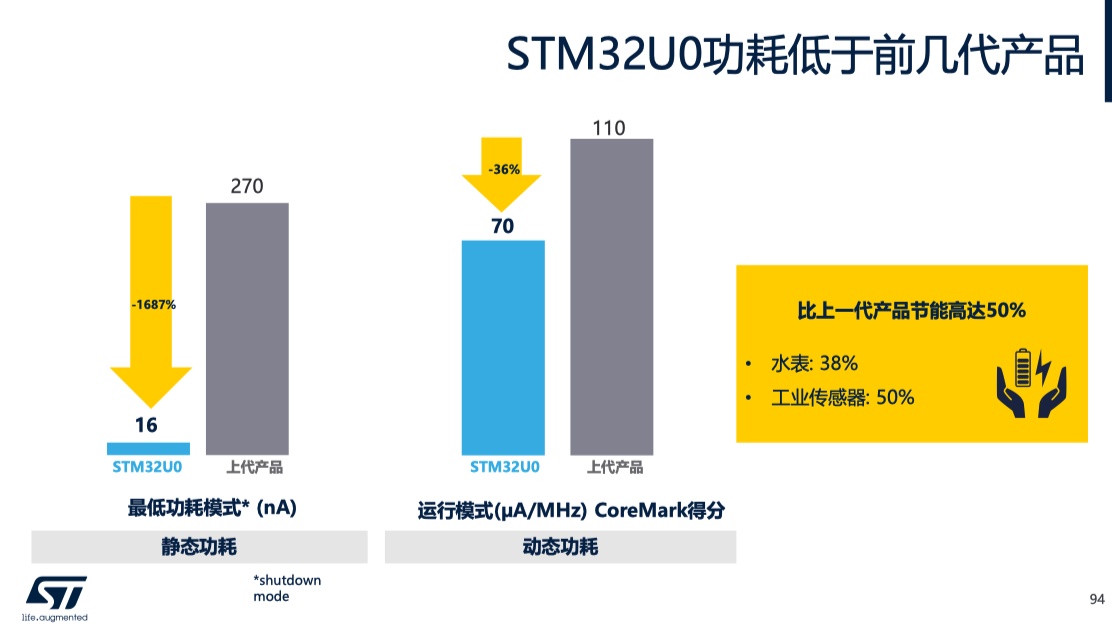

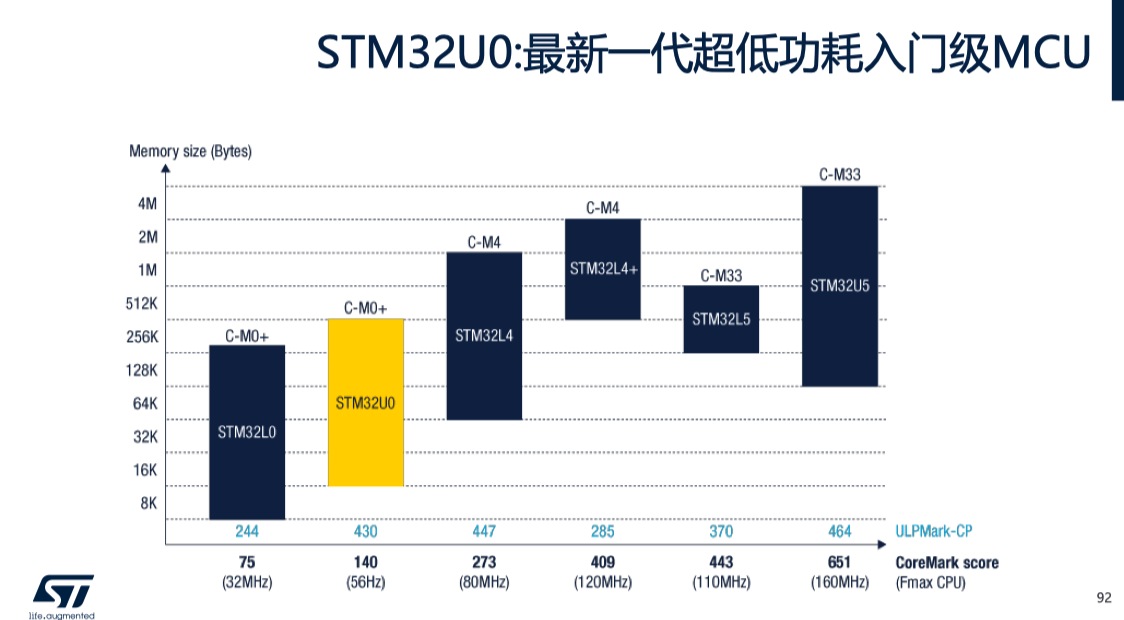

據意法半導體中國區微控制器、數字 IC 與射頻產品部 (MDRF) 市場經理 張明 (ROBIN ZHANG)介紹：性能方面，STM32U0采用了一個主頻56MHz的Arm Cortex-M0+內核，相比STM32L0在性能上的提升是顯著的。功耗方面， ULP Mark分數從 STM32L0的244分提高到了430分。內置資源方面，STM32U0集成了ART加速器、LCD段碼驅動器和觸摸按鍵驅動器，提高了圖形能力和交互能力；豐富的模擬IP的集成，簡化了外圍的模擬電路設計。在存儲方面STM32U0則為客戶提供了靈活的選擇，閃存最高支持到256KB，RAM有12KB和40KB兩檔可選。

而在安全性方面，STM32U0是毫不妥協。這是市場上首個通過了 SESIP Level3、PSI Level1、NIST 認證的 CortexM0+ 內核的MCU。這意味著如果工程師想要在電池供電設備上追求最高的信息安全等級，那么STM32U0將會是最佳的選擇。

結語

“微控制器是我們這個快速變化世界的重要助推器和核心組成部分。在這 個快速變化的世界里，數十億個物聯網設備的自動化程度和連接緊密度在不斷提高，同時它們也需要在本地安全地處理更多的數據?！币夥ò雽w中國區 微控制器、數字 IC 與射頻產品部 (MDRF)、物聯網/人工智能技術創新中心及數字營銷副總裁 朱利安 (ARNAUD JULIENNE）分享到，“我們將 STM32 視為釋放開發人員創造力，并實現這一愿景的關鍵推動因素。”

而要實現這一愿景，ST將會在“產品的深度和廣度”、“生態系統”、“產能”和“開發資源直通工程師”四個維度進行努力。

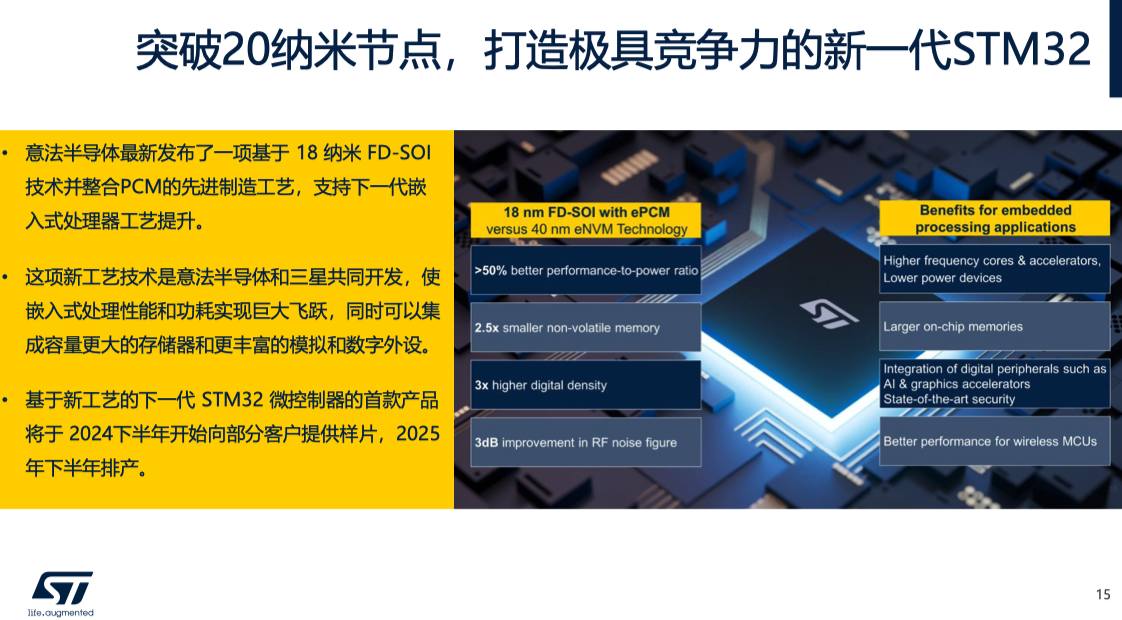

此外，朱利安還透露ST已經突破了20nm這一工藝節點，將會在今年推出18nm的STM32新品。
