TDK株式會社(東京證券交易所代碼：6762)新近推出了B82559A*A033系列屏蔽型愛普科斯 (EPCOS) ERU 33大電流電感器的樣品套件。該樣品套件(訂購代碼：B82559X033)涵蓋該系列產品中的六大標準型號(每種型號各兩個樣品)。除了樣品套件中包含的標準型號，我們還能針對其他電感值的電感器型號定制樣品。

這些通孔元件專為超高飽和電流設計，在=100°C電流范圍為32A至83A，電感值3.2 μH~10 μH,直流電阻低至0.85 mΩ或1.2mΩ，具體視型號而定。其采用扁平線繞組，尺寸非常緊湊，僅為33 x 33 x 15 mm。通過將扁平線圈連接到電絕緣的磁芯，電感器還可連接到散熱片以提升散熱性能。

所有電感器均符合RoHS要求并獲得AEC-Q200 REV D認證，具有-40°C至+150°C的寬工作溫度，廣泛適合各種應用。其典型的汽車應用包括DC-DC轉換器中的升/降壓式扼流圈(比如用于48V車載電源或車載充電器輸入濾波器中的差模扼流圈)。而在工業電子領域，這些元件可用于大電流電源供電到負載點 (PoL) 轉換中的儲能和輸出扼流圈。

特性和應用

主要應用

?48V車載電源供電中的升-降壓式DC-DC轉換器

?大電流電源供電中的儲能和輸出扼流圈

主要特點和優勢

?大飽和電流：高達83 A

?低直流電阻：低至0.85 mΩ

?超緊湊尺寸：僅為33 x 33 x 15 mm

?可直接連接散熱片以高效散熱

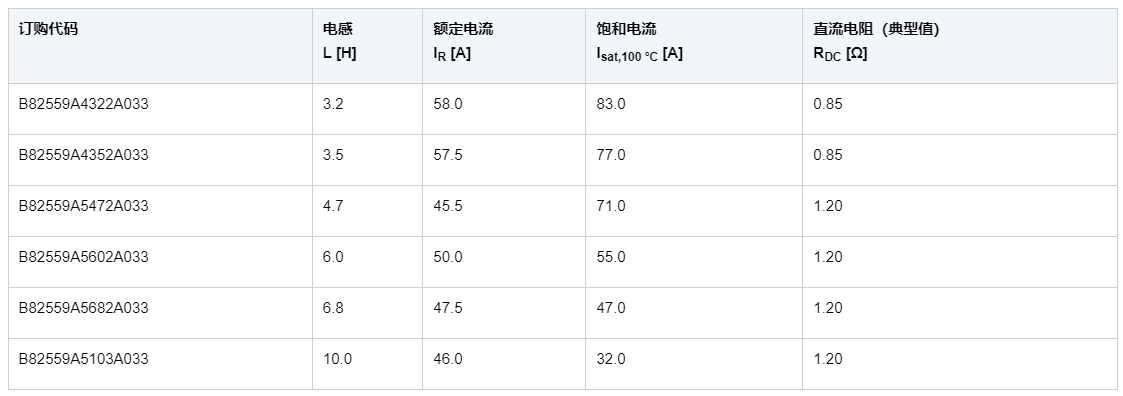

關鍵數據
