中國北京，2023年11月15日訊—— 繼成功為旗下中速產品新增數字脈沖功(DPG)能后，Spectrum儀器今日宣布該功能正式被應用于其研發的超高速數字化儀(速度高達10GS/s)和任意波形發生器(AWG)產品。該功能適用于Spectrum儀器的整個產品線，低成本選項更是為產生脈沖和脈沖流增加了3至4個獨立的數字源，這使其成為各種自動化測試及測量應用的首選。DGP功能可被應用于200余款產品中，為人工智能、機器人和機電一體化系統中進行的機器或試驗控制所需的刺激和觸發信號、閉環測試，甚至是評估電子電路、組件和傳感器提供了極大的幫助。

成功安裝DPG功能后，數字化儀和任意波形發生器產品可產生基于設備采樣時鐘的定時分辨率的數字脈沖。例如，DPG與Spectrum儀器旗艦33xx系列數字化儀的任意一款搭配，可產生多達4個獨立的脈沖流，每個脈沖流的定時分辨率低至3.2ns。與此同時，12位數字化儀卡可在10GS/s的速率下采樣并獲得輸入電子信號。

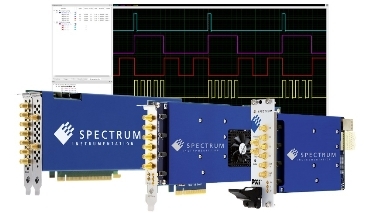

Spectrum旗下高速數字化儀及AWG產品均可享受數字脈沖發生器(DPG)功能，速度范圍在180 MS/s至10 GS/s區間

DPG可通過產品的板上FPGA技術實現。該功能使產品能夠執行模擬波形獲取或生成等常規任務，并與脈沖生成并行。數字脈沖通過前面板的多功能I/O(Multi-Purpose I/O)連接器輸出，適用于當今最常見的數字電路。脈沖振幅電平為3.3 V低壓TTL (LVTTL);TTL兼容高阻抗負載。

DPG可通過一個簡單的程序設計來控制，無論是產生單脈沖、脈沖序列還是脈沖流，都可通過該程序調整脈沖特性。諸如脈沖寬度、周期、相位或脈沖序列中的脈沖數等關鍵參數都可以通過程序來控制。一旦該功能被啟用，DPG將在收到有效觸發后立即在指定的多功能I/O連接器上輸出預編程脈沖。為了實現最大的靈活性，觸發器可由軟件或從任意一個可能的來源生成。這些包括所有產品的常規內部和外部觸發源，甚至是任意一個DPG通道。由于脈沖發生器輸出本質上與產品的采集或重放功能同步，因此它們非常適合產生啟用或切換信號(例如用于信號啟動)。此外，串聯不同脈沖發生器的能力為轉化脈沖重復時間尺度提供了極大的便利。

適用于Spectrum儀器旗下所有數字化儀和AWG產品

DPG功能可與200多款不同的PCIe、PXIe或LXI數字化儀和AWG產品搭配。數字化儀的采樣率低至5 MS/s，最高可達10 GS/s, ADC分辨率為8位、12位、14位和16位。Spectrum儀器的AWG輸出速率為40 MS/s至1.25 GS/s。AWG均使用16位數模轉換器(DAC)技術，憑借低噪音和卓越的再現性幾乎能夠創建任何波形。每個數字化儀和AWG卡擁有一個、兩個、四個或八個通道。除此之外，Spectrum儀器還研發了獨有的Star-Hub系統，可用于創建多達128個完全同步的大型多通道系統。獨立的以太網/LXI設備提供2至48個通道。廣泛的產品適用范圍可搭配多種應用，使其成為了用戶的“最佳解決方案”。

低成本DPG功能(訂購代碼“PulseGen”)可立即交付使用，并適用于Spectrum儀器旗下所有新老產品。您可將該功能添加到任意一款設備，在信號獲取、生成、設計功能和其他外部設備之間提供方便的同步定時接口。
