橫河發布 DLM5000HD 系列高清示波器
橫河宣布推出 DLM5000HD 系列高分辨率示波器。作為 DLM5000 系列的高性能版本，DLM5000HD 系列擴展了橫河的示波器陣容，使500 MHz 和 350 MHz 頻率帶寬機型具有更高的分辨率，可進行更精確的波形分析，提升了可用性與設置的便捷性。

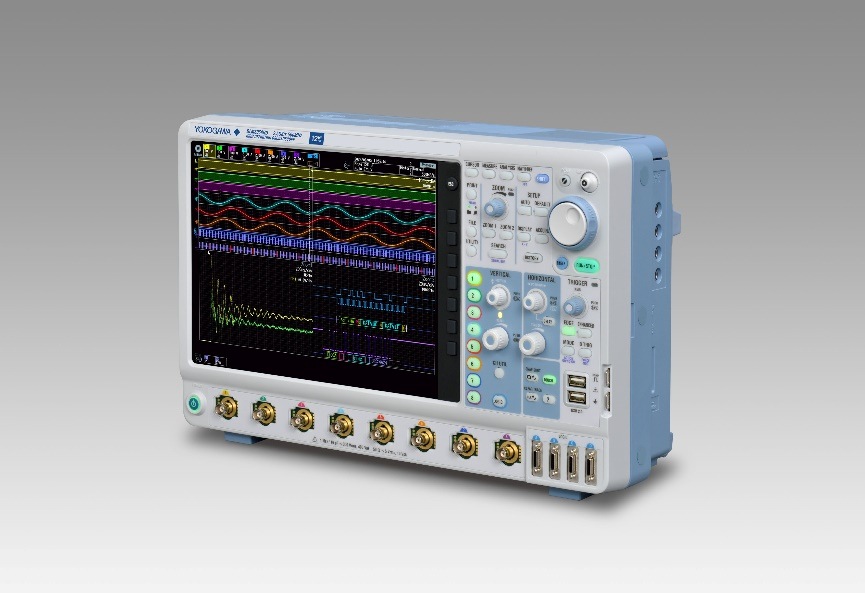

DLM5000HD 系列高分辨率示波器
(上圖為 500 MHz 8通道 DLM5058HD 型號）
開發背景
橫河公司于 2012 年發布的 DLM4000 系列8通道混合信號示波器和 2020 年推出的后續 DLM5000 系列示波器深受電子和機電一體化設備開發人員的喜愛與好評。然而，鑒于近年來人們?cè)絹?lái)越重視有助于社會脫碳的措施，電機、逆變器和清潔能源相關產品（如太陽能發電設備）的能效要求也越來越高。這種需求在電力電子行業尤為突出，新一代功率器件碳化硅（SiC）技術應用與生產的增長，推動了對更高測量精度的需求。DLM5000HD 系列支持多通道測量并提升了垂直軸的分辨率，從而滿足了這些需求。
主要功能
DLM5000HD 系列包括兩個 8 通道機型（500 MHz DLM5058HD 和 350 MHz DLM5058HD）和兩個 4 通道機型（500 MHz DLM5054HD 和 350 MHz DLM5034HD）。
DLM5000HD 系列的垂直分辨率為 12 位，是現有 DLM5000 系列的 16 倍，從而提高了波形觀測的精度。這對下一代逆變器的開發人員尤為有利，他們可以通過DLM5000HD準確觀測高速信號的微小變化，從而捕捉到可能導致異常的不可預期的現象。
DLM5000HD 系列的另一個實用功能是，省時省力的串行總線自動設置功能，即自動設置對應串行總線的適配波特率和閾值電平。此功能現在也可用于之前捕獲的波形。這意味著自動設置功能甚至可以用于低頻信號，從而提高了車載總線開發和評估工作的效率。
DLM5000HD 系列可存儲多達1G點的采集數據，是 DLM5000 系列的兩倍，這使得用戶可以將多達 20 萬個采集波形的歷史數據存儲為歷史波形*。除了利用長存儲將可搜索和比較的波形數量增加一倍之外，還意味著一臺設備就可以測量需要以高采樣率捕獲數毫秒的制動系統和其他設備的行為，從而提高評估和分析工作的效率。
與 DLM5000 系列一樣，通過使用雙單元同步測量（DLMsync）功能操控兩個 8 通道單元，可采集多達 16 個模擬通道和 64 位邏輯（8 個 8 位邏輯通道）的測量數據。這樣就可以同時測量多路模擬和邏輯信號，例如，在調試電子控制單元時分析大量開關時序。
* 歷史波形自動記錄在內部存儲器中
主要目標市場
- 汽車電子產品
- 電子設備、逆變器和發電設備等電力電子產品
- 家用電器和空調等電子產品
- 機電一體化，如工業設備
應用領域
- 電氣和電子電路的設計和評估
- 半導體、電子設備和嵌入式固件的開發和調試
- 同時測量模擬信號和基于 CAN、CAN FD 及其他車載標準的總線信號
- 功率分析和電力電子設備的運行確認
- 同時測量和評估高速信號和波動很小的信號（例如通信信號和機電一體化信號）
