1技術背景

近年來電力技術迅速發展,智能變電站不僅具有過程層網絡全過程管控的功能,能實現"智能錄波器＋在線管控系統"整體監視方案,而且具有過程層網絡信息安全高效傳輸和精準對時功能。毋庸置疑,智能變電站是今后電力系統中變電站發展的新方向,然而發展過程中也浮現出了一些痛點。就常見的匯控柜而言,現有技術無法實現良好的溫濕度控制和防護性能,且工作環境惡劣,一旦溫控設備出現故障,柜內溫度快速上升,各類電氣元件就將在極高的溫度下運行,極易引發相關一二次設備聯鎖問題,對電網安全運行十分不利。電網研究表明,目前出現這類問題時,電網運維部門需等待專業的溫控設備廠家前往故障點進行維修,周期較長,缺乏及時性。因此,為滿足電力行業的發展需要,確保智能變電站安全、穩定運行,研發一套智能變電站的匯控柜散熱應急方案成為當務之急。

現階段,電力行業的匯控柜主要散熱方式有風扇散熱、熱交換器散熱和空調散熱。風扇散熱通過安裝在匯控柜內部的風扇來強迫機柜內部風道實現內外空氣的流通,進而實現柜內的熱量發散,散熱效率較高、重量較輕、運行成本低,但使用壽命較短,易出現故障:熱交換器散熱通過安裝在匯控柜內的熱交換器實現柜內外的熱量傳導,其結構復雜得多,穩定性不足:空調散熱是通過在匯控柜上安裝空調來實現散熱,其優點是可將內部和外部環境完全隔絕,但在壽命周期內出現故障的可能性較高,且維修較難。

基于上述分析,本文致力于研制一種智能變電站移動組合式風冷應急散熱裝置,用于解決智能變電站中匯控柜的散熱裝置故障應急問題,新型風冷散熱裝置的應用可有效降低智能變電站內因智能終端散熱系統故障引發一系列設備故障的概率,有效減少運維風險,保障電網的安全穩定運行。

2產品機構設計與功能原理

由現有技術分析可知,備用工業風扇在智能終端散熱系統故障時臨時開啟,風量大,但氣流方向雜亂,不適合構建箱內風道,也因此會影響內部各模塊的散熱:其次,越接近風扇中心風力就越弱,軸承部位是盲區,沒辦法將散熱效率最大化:最后,由于部分空氣會被反彈,風扇還要抵消這部分反彈回來的空氣的沖擊,所以散熱能力被進一步削弱。此外,風扇無法解決凝露問題,可能導致智能裝置表面出現凝露水珠,影響設備穩定運行。因此,為安全高效地解決匯控柜的應急散熱問題,本文從散熱問題的時效性出發,設計一款能簡單快速實現降溫除濕的應急散熱裝置,其具備以下特點:(1)該裝置可根據具體需求靈活配置:(2)該裝置的結構元件部分可折疊,收納方便:(3)該裝置自帶大功率高顯熱比的變頻渦旋散熱系統,制冷迅速。

2.1主體結構設計

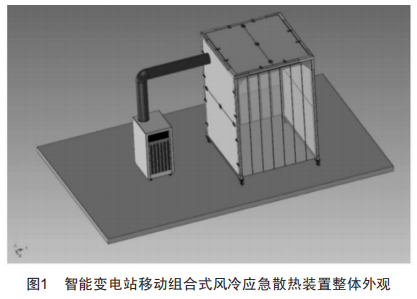

智能變電站移動組合式風冷應急散熱裝置主體由兩部分構成,如圖1所示,左側為大功率高顯熱比的變頻渦旋散熱裝置,集成溫濕度控制動態監測、凝露動態監測功能,裝置內部設有激光雷達定位裝置、中樞控制器、傳感器系統以及相關控制回路等部件,構成智能控制識別系統的執行端:右側為散熱系統框架,大小能包裹一套或多套智能控制屏的外部,兩側通過風管或風道相連。此外,本項目的軟件(集成上位機的ROS操作系統)置于后臺監控電腦中。散熱系統框架部分為可折疊式結構,當不使用時可自動折疊,減少對變電站室內空間的占用。

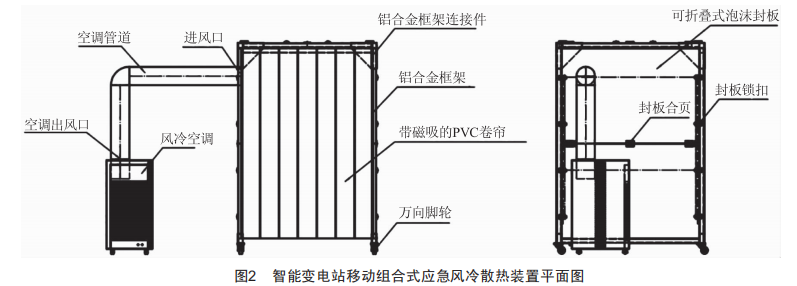

圖2為本智能風冷散熱裝置平面圖,其主要由風冷空調、空調出風口、管道、進風口、鋁合金框架、鋁合金框架連接件、萬向腳輪、帶磁吸的pVC卷簾、可折疊式封板、封板合頁、封板鎖扣組成。其中,鋁合金框架、鋁合金框架連接件、帶磁吸的pVC卷簾、可折疊式封板等散熱系統框架配件靈活可拉伸折疊,以便將框架體積縮小進行收納。此外,空調管道的移動式不銹鋼,可配合散熱系統框架實現伸縮功能。

2.2智能風冷散熱裝置的功能原理與實施方法

正常情況下,本裝置會放置在應用此裝置的設備室或保護室對應的定置點:當智能變電站室內柜體的散熱裝置發生故障時,后臺監控電腦收到故障信號后將通過本項目的控制后臺發送相應控制信號至本體的中樞控制器:本裝置根據后臺數據庫所建的設備地圖及激光雷達定位裝置進行故障柜定位,并立即前往:移動到位后自啟動,展開折疊部分將故障的裝置包裹,同時啟動風冷空調進行制冷除濕:到達故障柜后,裝置自動展開并將故障柜包裹,根據所設定溫濕度啟動變頻旋渦散熱裝置對柜體進行降溫除濕:待維修人員將故障柜的智能裝置散熱系統修復完成后,可手動將本系統退出運行,使其自動折疊并回到固定地點。與此同時,本裝置也可以由變電站運維人員手動攜帶到散熱裝置故障的屏柜附近,手動展開散熱系統框架,打開pVC卷簾,通過風管連接到戶外變頻旋渦散熱裝置,接上電源后即可啟動本智能風冷散熱裝置,完成對屏柜溫濕度的控制。當屏柜內熱氣流遇冷發生凝露時,集成的凝露動態監測系統自動監測到凝露現象,調整變頻旋渦散熱裝置出風模式,實施凝露控制。

本裝置可根據變電站實際情況分類實施:對于GIS智能變電站,可采用無人工干預下自動模式,GIS變電站設備多集中在室內,而智能控制屏柜集中在室內GIS設備室、保護室等,這些地方道路平整,屏柜布局合理,能有效提高智能風冷散熱裝置到位的可靠性。此種方法也可有效提高運維人員處理此類故障的效率,大大縮短運維時間。而對于常規的敞開式變電站,站內匯控柜在室外,運行環境較差,此類匯控柜散熱裝置發生問題時,由運維人員在接到調度監控員的電話后45mmi內到站處理。因此,通?？稍诿總€(gè)變電站配置兩套該智能風冷散熱裝置,在能實現自動處理故障條件的變電站,本裝置預裝好隨時待機啟動:在常規的敞開式變電站,本裝置分體放置在固定位置,方便運維人員快速搬運到現場。

3現場驗證與效果分析

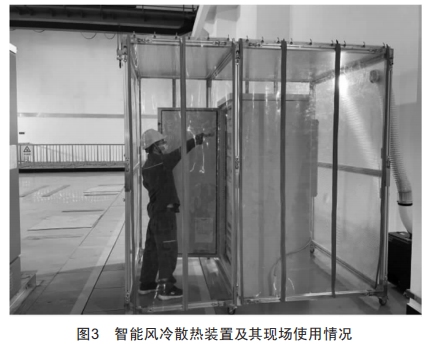

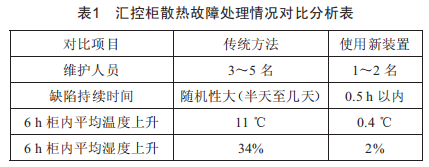

智能風冷散熱裝置成品及其使用情況如圖3所示。為了對本裝置使用效果進行測試,在某變電站內選用幾組備用間隔匯控柜模擬內部空調故障,將目前電網運維中的解決方法和使用新裝置后的方法進行了對比試驗,測試結果如表1所示。

由表1可以看出,使用本文研制的應急裝置后,僅需1~2名人員即可完成工作,且耗時在0.5h以內。該裝置操作過程簡單,極大地提高了運行人員的維護效率,并間接降低了柜內各裝置回路因高溫高濕而故障的可能性。此外,本裝置根據要求可快速響應的特點具有較強的實用價值。據了解,當有二次屏柜內發生散熱故障或裝置發熱發出故障告警時,電網公司要求無人值守的電站運維人員在45min內趕到,本智能散熱裝置可以在運維人員趕到之前、故障發生之后短時間內完成對故障的初步處置,最大限度保證變電站內設備安全。

4本裝置的多維度發散研究

通過實踐發現,還可對本裝置進行以下升級改造或拓展:

(1)把本裝置的散熱裝置外罩替換為鋁合金、黃銅或青銅做成的板狀、片狀、多片狀熱交換器散熱,貼在智能終端外層,使元器件發出的熱量傳導到散熱片上,再經散熱片散發到周圍空氣中去。同時,把變頻渦旋散熱替換為水冷或油冷熱轉換裝置,對熱管進行降溫,同樣能達到目的,還能簡化裝置的拆裝折疊步驟。

(2)在匯控柜底部防火泥或柜體其他位置安裝預留好冷媒進出管道及電源線管道,管道(超細管)兩頭采用單向閥進行固封,對現有智能變電站內的戶外匯控柜進行預埋小管道的改造。當設備散熱系統出現故障時,采用移動的分體式溫控設備,快速將可移動分體式溫控設備接入預制散熱管路中,并連接好冷媒的進出管及電源線,啟動本裝置對匯控柜進行快速降溫。

5結語

隨著智能變電站的逐步推廣,高度集約化智能終端的散熱系統故障導致智能設備出現運行風險的矛盾越發突出。本文針對智能變電站運維過程中的剛需問題,設計了智能變電站移動組合式應急散熱裝置,集成溫濕度監控、凝露控制功能,具有配置靈活、占用空間小、降溫迅速的特點,可有效解決智能變電站內智能終端散熱系統故障可能引發的設備問題,顯著提高智能變電站運行維護的可靠性,具有極高的工業實用價值且便于推廣,可為后續智能變電站運維智能一體化提供研究與實踐基礎。
