引言

氮氧化物(NoC)污染是大氣污染的主要來源之一,而燃煤電廠則是NoC排放大戶,目前超低排放已成為燃煤電廠的"底線"指標。關于如何提高脫硝系統的可用性,以往比較關注脫硝系統的設備構造、反應原理、運行操作方式等方面,隨著計算機技術和自動控制理論的發展,脫硝自動控制策略的優化越來越引起業內專家的廣泛關注。如果脫硝自動無法正常投入,將對機組安全經濟運行產生嚴重影響:

(1)NoC波動大,甚至經常超標。為避免超標,不得不將NoC設定值置于較低水平,從而增加了液氨或尿素溶液等脫硝還原劑的消耗量,增加電廠運營成本。

(2)脫硝自動的調節性能差容易導致脫硝還原劑的過量加入,從而導致氨逃逸較高,過量的氨與煙氣中的硫化物反應生成硫酸氫銨,會堵塞空預器,危及下游設備安全經濟運行。

(3)為避免環?？己?往往需要專門安排運行人員調節脫硝控制,既增加運行工作量,又會制約機組變負荷能力,容易引起電網"兩個細則"考核及環保考核。

當前,為響應國家"雙碳"目標的要求,越來越多的火電機組開展了靈活性改造,機組調峰深度需要達到20%額定負荷甚至更低,以充分發揮火電機組調峰調頻的靈活性和對電網的基礎支撐作用。脫硝自動控制在寬負荷工況能夠取得良好的投入效果,既是保證脫硝環保參數達標的前提,也是機組參與深度調峰和空預器長周期安全運行的保障。

某300MW火電機組,采用選擇性非催化還原法脫硝工藝,脫硝還原劑為尿素溶液。該機組自投運以來,脫硝控制調節效果較差,脫硝自動無法正常投入,煙囪出口NoC波動大、經常超標。本文分析了原脫硝自動控制系統調節效果不佳的原因,并針對脫硝系統的動態特性和運行狀況,提出了基于智能并行前饋的變參數串級控制優化方案。實踐表明,優化后,煙囪出口NoC非常穩定,變負荷工況下,NoC控制偏差在±10mg/Nm3以內,穩態工況下,NoC控制偏差在±6mg/Nm3以內,脫硝控制取得了良好的調節效果,顯著提升了機組運行的安全經濟性。

1原脫硝自動控制策略存在的問題

1.1采用簡單的單回路PID控制

原脫硝控制系統采用單回路PID控制,以煙囪出口NoC為被調量,根據煙囪出口NoC設定值與被調量的偏差,通過簡單的PID調節,輸出尿素溶液流量調節閥的開度,最終控制煙囪出口NoC穩定。

由于脫硝系統不是一個相對獨立的確定性調節系統,還會受到機組變負荷、磨煤機啟停、鍋爐燃燒、風煤比控制等其他參數影響,這就使得調節系統的控制目標不準確,導致脫硝自動投入后效果差,負荷一旦變化,調節系統內外干擾均較大,自動控制無法正常投入。

1.2CEMS系統反吹和標定的干擾影響

為了防止取樣管路堵塞,煙囪出口CEMS系統每隔一定時間會自動反吹、標定一次。在系統自動反吹和標定期間,將煙囪出口的NoC鎖定為反吹和標定前測量值,持續時間可長達5min。由于CEMS反吹和標定的頻率高、時間長,調節對象無法實時反映脫硝系統內部NoC的變化量,會帶來以下兩方面問題:

(1)若仍按鎖定前的NoC值與設定值進行偏差調節,則脫硝自動控制容易出現超調,特別是在機組變負荷過程中,會導致調節系統大范圍波動,甚至出現振蕩發散的情況:

(2)若在CEMS系統反吹和標定期間不進行偏差調節,則無法及時克服機組運行工況變化對NoC的影響。

原脫硝控制系統在CEMS系統反吹和標定完成后,經常會出現煙囪出口NoC瞬時超標的現象。

1.3原脫硝自動控制效果分析

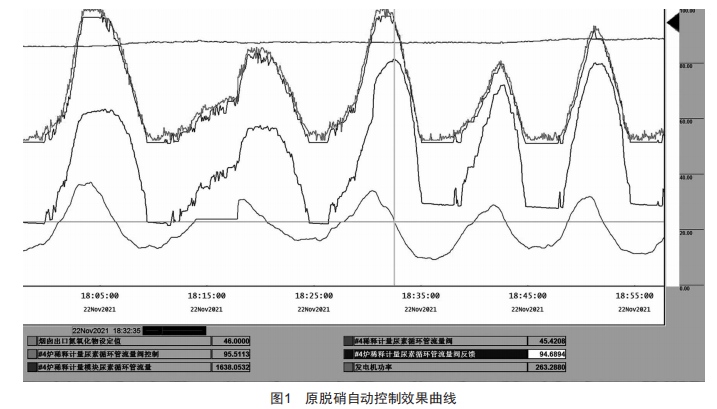

根據圖1可以看出,原脫硝自動控制效果較差,即使機組處于穩態運行,煙囪出口NoC依然波動較大:

(1)煙囪出口NoC偏差可達30mg/Nm3。

(2)煙囪出口NoC周期性波動,無法穩定。

這主要是由于脫硝實際調節過程表現出較大的非線性、遲滯性和不確定性,且是一個受多種因素制約影響的復雜系統,僅僅依靠魯棒性較差的單回路PID控制器,難以獲得良好的調節效果。

即使機組負荷、鍋爐燃燒穩定,受脫硝NoC濃度測量延時性、CEMS系統反吹和標定、閥門特性的非線性等因素影響,脫硝自動控制也很難調節穩定。變負荷時,往往需要將脫硝控制切除自動,由運行人員手動干預維持煙囪出口NoC穩定不超標,這一方面極大地增加了運行人員的工作強度,另一方面也容易導致尿素溶液的過調,不利于機組的安全經濟運行。

因此,必須針對當前脫硝控制存在的問題,根據脫硝系統的動態特性及運行工況,開展脫硝控制策略的設計與優化工作,提高脫硝自動控制的準確性與穩定性。

2脫硝控制策略的設計與優化

采用基于智能并行前饋控制的變參數串級PID控制策略,實現脫硝自動控制性能的優化提升。

2.1變參數串級PID控制策略

(1)串級控制策略:以煙囪出口NoC為主PID控制器的被調量,主PID控制器輸出為尿素溶液流量設定值,作為副PID控制器的設定值,副PID控制器的被調量為實際尿素溶液流量,副PID控制器的輸出為尿素溶液流量調節閥指令。副PID控制回路起到尿素溶液流量快速粗調的作用,主PID控制回路起到煙囪出口NoC濃度細調的作用。

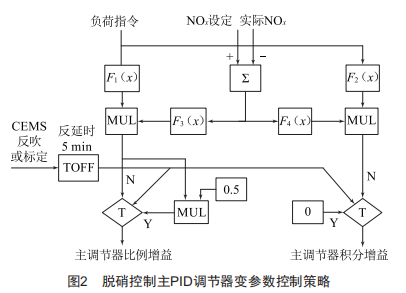

(2)變參數控制策略:由負荷指令構造主PID控制器的比例增益函數和積分增益函數,同時根據煙囪出口NoC測量值及設定值偏差合理修正比例增益和積分增益。在CEMS反吹或標定時,比例作用減弱為原值的一半,積分作用切為0,不參與偏差調節,主要由前饋決定脫硝控制輸出:在CEMS反吹或標定結束5min后,比例積分作用恢復正常調節作用,如圖2所示。

(3)尿素溶液流量調閥的非線性校正:根據尿素溶液流量調閥開度指令與實際尿素流量的關系,構造副PID調節器的比例增益函數,以校正尿素流量調閥的非線性。

2.2智能并行前饋控制策略

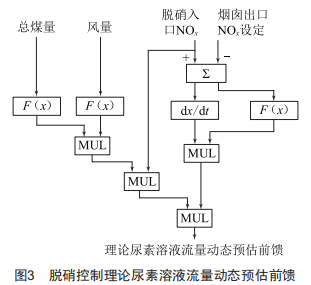

(1)理論尿素溶液流量動態預估前饋:通過控制邏輯判斷煤量、風量、入口NoX與出口NoX設定偏差及偏差變化情況,動態預估理論尿素溶液流量前饋。該前饋也可有效解決因CEMS系統自動反吹和標定前后NoX濃度突變造成調節系統不可控的情況,如圖3所示。

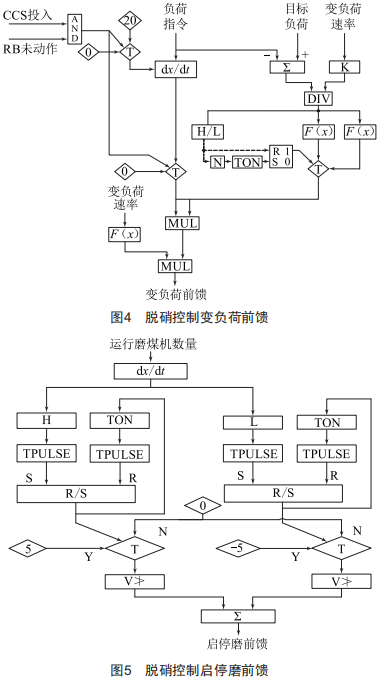

(2)變負荷前饋:根據變負荷幅度及變負荷速率,設計動態變負荷前饋,提前調整尿素溶液流量設定值,以降低因變負荷造成的NoX濃度波動,如圖4所示。

(3)啟停磨前饋:判斷磨煤機啟停狀態,提前調整尿素溶液流量設定值,以降低磨啟停期間NoX濃度的波動,如圖5所示。

采用智能并行前饋控制策略,可不等到煙囪出口NoX發生變化,直接提前改變尿素溶液流量,有效克服脫硝控制系統的大慣性和遲滯性,提高脫硝控制響應速度,并保持煙囪出口NoX的穩定。

3優化后脫硝自動控制效果分析

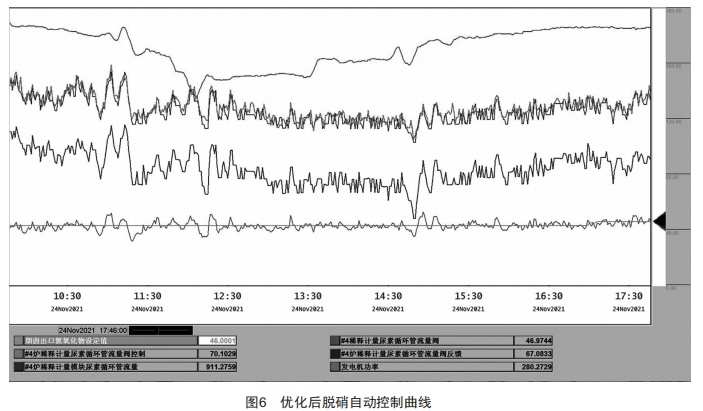

優化后脫硝自動控制曲線如圖6所示。

根據圖6可以看出:

(1)機組負荷變化范圍為285MW一205MW一280MW:(2)變負荷工況下,煙囪出口NoX偏差最大為10mg/Nm3:(3)穩態工況下,煙囪出口NoX偏差最大為6mg/Nm3。

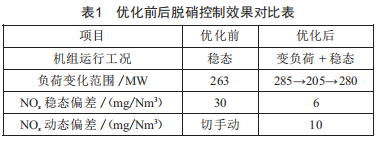

本文提出的基于智能并行前饋的變參數串級PID脫硝優化控制策略具有較強的魯棒性,對大慣性、大遲延對象的控制效果有明顯改善,前饋信號和反饋信號共同構成了尿素溶液流量的實時設定值,保證了實際尿素溶液流量快速跟蹤其設定值。機組在AGC隨動控制方式下,脫硝控制一直投入自動運行,在變負荷和穩態工況下,煙囪出口N0X波動較優化前大幅減小(表1),脫硝自動控制取得了良好的調節品質。

4結語

脫硝系統是一個受機組負荷、鍋爐燃燒、磨煤機啟停、CEMS系統反吹和標定等因素影響的大遲滯、大慣性控制系統,簡單的單回路控制不能滿足脫硝調節要求。針對原脫硝控制策略存在的問題,通過引入基于智能并行前饋的變參數串級控制優化策略,完善控制對象,使脫硝控制調節方式能適應不同工況的控制需求,煙囪出口N0X全時段保持穩定可控,避免了由參數變化導致的煙囪出口N0X超標,脫硝控制系統的調節品質及穩定性得到了很大的提高。

脫硝控制實現全程自動控制,具有以下主要優點:

(1)煙囪出口N0X對機組工況變化的適應能力強,能降低運行人員工作強度,避免誤操作,避免環?？己?最大程度減少氨逃逸量,有效緩解空預器堵塞問題,降低電廠運營成本:

(2)不會制約機組的變負荷能力,為機組提高"兩個細則"考核能力奠定基礎:

(3)有助于機組實施靈活性改造,提高機組深度調峰能力,為實現"雙碳"目標提供保障。

該脫硝優化控制策略的成功應用可為其他同類型機組實施脫硝控制優化提供有益的借鑒。
