引言

隨著鍋爐技術發展、用電量增長、節能需求提高,加上受我國能源結構制約,600Mw及600Mw以上級別的大容量超臨界、超超臨界燃煤機組已逐步成為我國的主力發電機組。但鍋爐的參數和功率較大,就更容易引起各個受熱面積灰和結焦。同時,我國復雜的煤炭市場使得煤炭價格不斷波動,為了保證經濟效益,電廠會使用價格便宜的高灰分燃煤,這更加劇了鍋爐受熱面的結焦問題。由于焦塊的熱阻遠大于金屬熱阻,管道內的工質需要更劇烈燃燒才能滿足原來的溫度要求,這一過程會使得管壁溫度超過正常的水平,繼而引發爆管。燃煤鍋爐作為火力發電廠的重要設備,主要擁有水冷壁、過熱器、再熱器、省煤器4種管道設備。據不完全統計,這4種管道的爆漏事件在機組非計劃停運事件中的占比達到了50%,個別電廠甚至接近65%,而其中水冷壁爆管事件約占各管道爆漏事件的19.7%。水冷壁爆管故障會引起鍋爐停爐事故,可能造成經濟損失和人員傷亡,大型機組的非正常運行也會影響電網運作。因此,實現對水冷壁結焦狀態的預警,避免超溫導致的爆管事故發生,是極為必要的。

水冷壁結焦位置主要位于鍋爐爐膛內部的輻射受熱面上,由于爐膛內部環境和燃燒過程極為復雜,而且缺少可靠的測量設備,水冷壁結焦狀態的監測較為困難。目前,已有部分學者對水冷壁、爐膛結焦的監測方法進行了一系列研究,方法主要可歸納為三類。第一類是直接診斷法,如周斌采用電荷耦合元件(Charge_CoupledDevice,CCD)攝像機實時監測爐膛內部結焦過程,通過處理所拍攝圖片得到實時結焦厚度。第二類是機理表征法,如俞海淼等人設計了一種用于監測受熱面灰污的熱流計,通過受熱面的溫度差反映受熱面的熱流密度變化,進而監測受熱面污染情況:康志忠等人使用仿真軟件對膜式水冷壁的傳熱和工質流動情況進行模擬,得到了不同工況下水冷壁的熱有效系數,并使用數值模擬方法求得了水冷壁結焦厚度公式:王斌忠等人發現水冷壁鰭片結焦厚度對背火側鰭端溫度影響較大,可通過背火側鰭端溫度變化推測水冷壁向火側結焦情況。第三類是數據驅動法,如Sun等人將結垢阻力作為反映鍋爐受熱面污染狀態的指標,基于支持向量機(SupportVectorMachine,SVM)實現了對鍋爐受熱面結垢的監測:Shi等人[11]提出了一種基于人工神經網絡(ArtificialNeuralNetwork,ANN)的變量分析方法,用于研究灰污的內部機理以及傳熱效率?？偨Y(jié)以上研究,直接診斷法原理最為簡單,但受限于爐膛內部的復雜惡劣環境,其應用并不廣泛,大多處于實驗室研究狀態。機理表征法通過測量或計算其他特征來反映結焦狀態,可行性更高,但仍有許多局限,如裝置價格昂貴、實施難度大等。而數據驅動方法不依賴額外傳感器,使用靈活,優勢明顯,很具發展?jié)摿?但目前的數據驅動方法所使用的算法較為傳統,且關注的多是爐膛受熱面整體的結焦狀況,缺少針對火電廠水冷壁特點進行分析和建模的研究。

為了實現針對水冷壁的結焦狀態預警,本文選擇深度神經網絡(DeepNeuralNetwork,DNN)作為預測模型,基于真實的水冷壁故障數據進行數據驅動建模,以實現對水冷壁結焦的準確預警。下面介紹實驗數據來源和標注、篩選過程,說明DNN的前向和反向傳播算法、結焦預測模型建模方法以及評價標準,同時進行水冷壁結焦狀態預測實驗的結果分析,并總結本文的主要貢獻。

1數據準備

1.1數據說明

實驗數據來自浙江寧波某火力發電廠,為集散控制系統(DiStributedControlSyStem,DCS)運行數據,采樣間隔為144S,共包括142個測點,采樣時長為216h,即每個測點各取5400個采樣點。其中,包含正常運行樣本和水冷壁超溫爆管樣本。

1.2數據標注及特征篩選

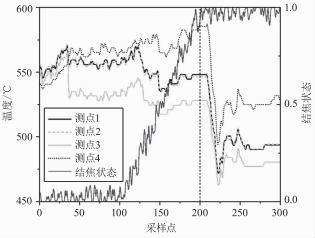

水冷壁超溫爆管的關鍵原因在于水冷壁結焦,根據結焦與爆管之間的關聯關系,同時結合運行人員經驗,對水冷壁結焦狀態進行標注,結焦狀態數值在0和1之間,0表示沒有結焦或結焦輕微,1表示嚴重結焦。為了模擬鍋爐燃燒對結焦狀態的動態影響,在標注數據中引入了高斯噪聲。然后,基于嵌入式特征選擇方法,使用梯度提升決策樹(GradientBooStingDeciSionTree,GBDT)模型作為特征篩選模型,結合標注數據,篩選出特征重要性較高的4個壁溫測點。如圖1所示,實驗截取正常運行和超溫爆管前后總計300個采樣點作為訓練和測試數據集,在第200個采樣點時爆管發生。

圖1結焦狀態及特征數據

2方法設計

2.1DNN

DNN源自于感知機和多層感知機,是一種擁有多個隱含層的神經網絡,通過大量神經元之間的連接權重來擬合非線性關系。DNN的前向傳播公式如下:

式中:ie(1,n)為隱含層序號,n為隱含層數量:g(·)為激活函數:w為權值矩陣:x為網絡輸入向量:b為偏置:h為隱含層輸出向量:y為網絡輸出向量。

DNN能不斷逼近各種非線性關系,這離不開反向傳播過程,其反向傳播算法與反向傳播神經網絡(BPNN)基本一致。DNN反向傳播公式如下:

式中:ie(1,n)為隱含層序號,n為隱含層數量:6(·)為激活函數:L(·)為損失函數:h為隱含層輸出向量:y為網絡輸出向量。

2.2建模方法

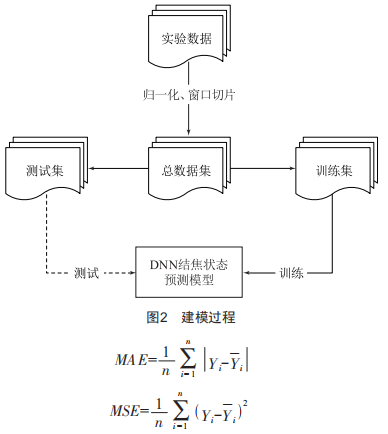

如圖2所示,使用DNN進行結焦狀態預測建模的過程分為三步:

(1)數據預處理。

首先,對特征數據進行歸一化,再使用滑動窗口對四維特征數據分別進行切片處理。然后,將切片后的四維特征數據進行拼接,生成維數為窗口尺寸×4的特征數據。最后,將結焦狀態與所劃分的新特征集一一對應,構建總數據集。

(2)數據集劃分。

將總數據集按照一定比例劃分為訓練集和測試集,訓練集用于模型訓練,測試集用于模型性能測試。同時,基于批訓練(mini-batch)思想,將訓練集分為若干批次,以便加速訓練過程。

(3)模型訓練及測試。

使用劃分好的訓練集對DNN模型進行訓練,訓練完畢后,使用測試集測試DNN的擬合效果。

2.3評價標準

使用平均絕對值誤差(MeanAbSoluteError,MAE)和均方誤差(MeanSquareError,MSE)作為預測模型的評價標準,其計算方法如下:

式中:n為樣本數量:Yi為預測值:i為實際值。

2.4實驗驗證

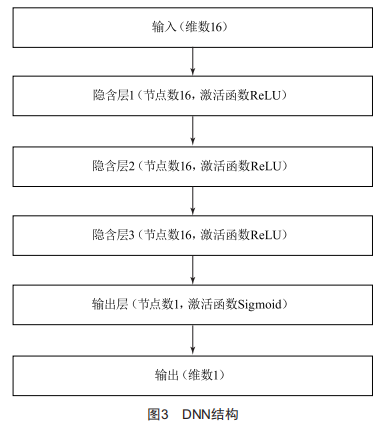

如圖3所示,實驗使用3個隱含層的DNN作為訓練模型,各隱含層的神經元節點數量均為16,激活函數均為ReLU,輸出層的神經元節點數為l,激活函數為Sigmoid。

實驗將總數據集隨機打亂,并按照7:3的比例劃分為訓練集和測試集。具體訓練參數如表1所示。

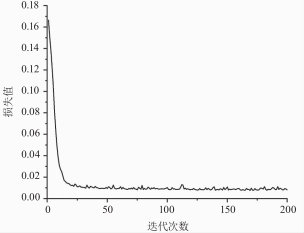

模型訓練過程中的損失變化如圖4所示,可以看出模型收斂良好。

圖4損失趨勢

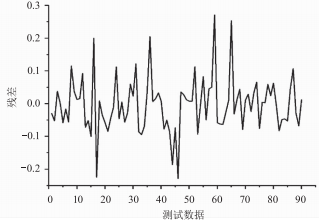

模型訓練完畢后,使用測試集對模型進行測試。測試集上模型的MAE為0.06051,MSE為0.00688,驗證了模型的精度。如圖5所示,測試集上模型預測結果與實際值的殘差在一個很小的范圍內,說明了模型的擬合效果良好且較為穩定。

圖5測試集殘差

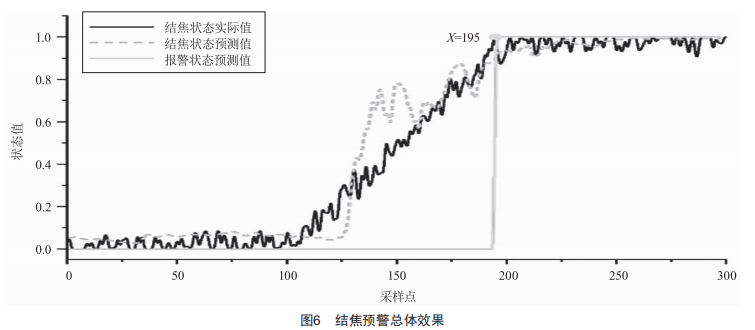

如圖6所示,模型在總數據集上的結焦狀態預測趨勢與實際值基本吻合,以0.9為報警閾值時,可提前5個時間步對故障進行預警,即提前12min,能夠為運行人員爭取較長的時間應對故障的發生。

3結語

本文基于真實電廠DCS數據和DNN進行水冷壁結焦狀態預測模型的建立和精度測試,同時,設置了報警閾值,以驗證模型的預警效果。最終,模型在測試集上的MAE小于0.061,MSE小于0.0069。另外,在合理的報警閾值內,模型可以提前5個時間步,即12min進行預警。實驗結果表明,基于數據驅動的預測模型可以在水冷壁結焦預警問題中發揮很好的作用。盡管如此,研究仍有不足,比如依靠經驗的數據標注容易引入人為誤差,這些不足需要后續進行更多的探索。
