引言

空調渦旋壓縮機中冷凍油的作用主要體現在以下6個方面:

(1)潤滑,減小壓縮機運行摩擦和磨損程度,從而延長壓縮機的使用壽命:

(2)密封,防止動渦旋盤和定渦旋盤之間氣體泄漏,提高冷量:

(3)抗腐蝕、防銹,防止系統殘留的水分產生銹蝕:

(4)冷卻,冷凍油在壓縮機各運動部件間潤滑時,可帶走工作過程中所產生的熱量,使得各運動部件保持較低的溫度,防止摩擦所產生的高熱化,從而提高壓縮機的效率和使用的可靠性:

(5)清洗分散,除去滑動面的磨耗粉與碳化物:

(6)減振、卸荷,運動部件在油膜上運動,有緩沖作用,油膜還可將集中負荷均勻分布在配合面上,阻擋聲音傳遞,起降噪作用。

油的循環:在空調系統中,壓縮機完成壓縮過程后,冷凍油隨高溫氣態制冷劑排出,隨后進入油分離器進行制冷劑、冷凍油分離,在壓差作用下油分離器底部冷凍油經過回油毛細管回到回氣管、進入壓縮機,形成油路的主要循環過程:少量冷凍油隨著制冷劑進入冷凝器、蒸發器換熱,伴隨制冷劑循環到氣液分離器、回到回氣管、進入壓縮機,形成油路的次要循環過程。

對于多聯機系統,在低溫長時間斷電放置后首次上電運行,壓縮機啟動初期,由于環境溫度低、壓縮機排氣溫度低,空調系統的高低壓差未有效建立,難以克服冷凍油在回油毛細管中的摩擦阻力,使得毛細管呈現凍結現象,出現壓縮機回油短暫困難。針對以上現象,本文以FVC68D冷凍油為例[5],研究冷凍油的運動粘度,基于流體力學計算回油毛細管壓降,并通過實驗驗證,尋求解決方案。

1回油毛細管凍結的理論基礎分析

1.1冷凍油運動粘度

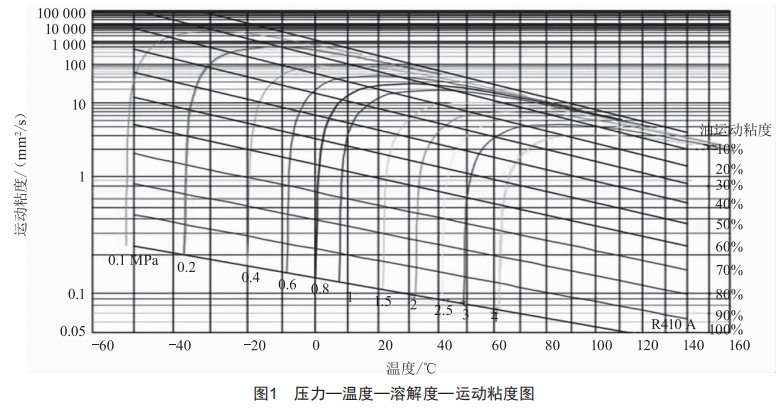

冷凍油FVC68D/制冷劑R410A的壓力一溫度一溶解度一運動粘度關系如圖1所示。

由圖1分析,相同制冷劑溶解度條件下,溫度越低,冷凍油的運動粘度越大:相同溫度條件下,制冷劑溶解度越大,冷凍油的運動粘度越小。

在油分離器中,制冷劑和冷凍油分離,油中幾乎沒有制冷劑,制冷劑溶解度默認為0%,查圖1得到FVC68D在40℃和100℃的運動粘度。

低溫下,制冷劑難溶于冷凍油中,制冷劑密度比冷凍油密度大(0℃下,制冷劑密度為1.18kg/1,FVC68D冷凍油密度為0.938kg/1),低溫長時間放置后會出現分層,下層為液態制冷劑,上層為冷凍油,冷凍油中制冷劑的溶解度也取值為0%,查圖1得到FVC68D在-20℃的運動粘度。

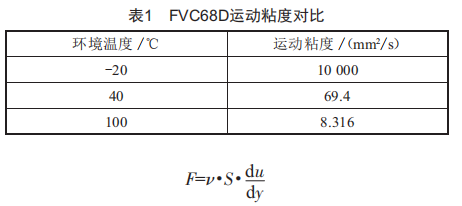

FVC68D在-20℃、40℃、100℃的運動粘度對比如表1所示。

由摩擦理論可知,推動回油毛細管內部的冷凍油循環需要克服相對運動產生的粘性摩擦阻力,潤滑油的摩擦阻力可按照以下公式來計算:

式中:v為潤滑油的運動粘度:s為接觸面積:u為速度:y為配合間隙之間的距離。

由公式可知,潤滑油的粘性摩擦阻力F與潤滑油的運動粘度v成正比關系,潤滑油的運動粘度v越大,潤滑油的粘性摩擦阻力F越大。結合表1,低溫長時間斷電放置后,回油毛細管內部冷凍油的粘性摩擦阻力F比常溫下粘性摩擦阻力要大得多。

低溫長時間放置后,回油毛細管內部的冷凍油運動粘度較大,回油毛細管內部的冷凍油的粘性摩擦阻力比較大,當首次上電開機時,系統未能在短時間內建立起良好的高低壓差來克服回油毛細管內部的冷凍油的粘性摩擦阻力,從而無法推動冷凍油循環起來,呈現出冷凍油"凍結"現象。

1.析毛細管壓降分析

根據流體力學理論達西·魏斯巴赫公式,沿程阻力計算公式推導過程如下:

式中:AP為沿程阻力:入為沿程阻力系數:1為管長:d為管徑:p為密度:g為斷面平均流速:.m為循環量:A為橫截面積。

把流速g替換,得到:

沿程阻力系數可通過經驗計算,入=15.7,替換得到:

由上述推導過程得到沿程阻力經驗計算公式如下:

式中:G為循環量:1為管長:d為管徑:den為密度。

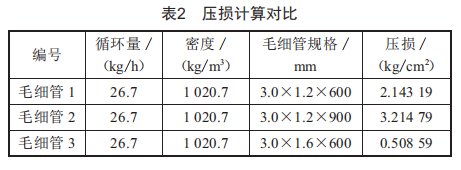

由公式可知,毛細管壓降與長度成正比,與內徑的五次方成反比。在某相同系統條件下,系統管路的循環量為26.7kg/h,密度為1020.7kg/m3,以內徑1.2mm×長度600mm、內徑1.2mm×長度900mm、內徑1.6mm×長度600mm回油毛細管為例進行阻力對比,計算結果如表2所示。

由表2可以計算得出:

(1)與毛細管2相比,毛細管1的壓損可降低33.33%,即將3.0mm×1.2mm×900mm的回油毛細管替換為3.0mm×1.2mmx600mm可明顯降低毛細管壓損。低溫長時間放置后,當首次上電開機時,相同內徑條件下,600mm長度毛細管的冷凍油凍結時間比900mm長度毛細管的冷凍油凍結時間理論上可以有效縮短。

(2)與毛細管1相比,毛細管3的壓損可降低76.27%,即將3.0mm×1.2mm×600mm的回油毛細管替換為3.0mm×1.6mm×600mm可顯著降低毛細管壓損。低溫長時間放置后,當首次上電開機時,相同長度條件下,1.6mm內徑毛細管的冷凍油凍結時間比1.2mm內徑毛細管的冷凍油凍結時間理論上可以有效縮短。

2試驗與試驗結果分析

冷凍油運動粘度可能直接影響壓縮機的潤滑效果,進而影響壓縮機的可靠性,因此雖然根據前面的理論分析,冷凍油的運動粘度對推動回油毛細管內部的冷凍油循環需要克服相對運動產生的粘性摩擦阻力影響很大,但使用低粘度標號冷凍油涉及壓縮機可靠性風險評估,本文沒有采用低粘度標號冷凍油進行試驗研究。

2.1試驗驗證方案

針對上一節理論分析的內容,本文試驗采用12匹多聯機外機,分別使用內徑1.2mm、長度900mm和內徑1.2mm、長度600mm的回油毛細管,內機配比100%,在-20℃環境溫度下斷電放置9h以上,啟動前確保壓縮機殼頂溫度與環境溫度的差值在2℃以內(如不滿足此條件則需要延長斷電放置時間),回油毛細管上設置有溫度傳感器進行實時溫度采集,進行毛細管凍結試驗研究。

2.2試驗結果與分析

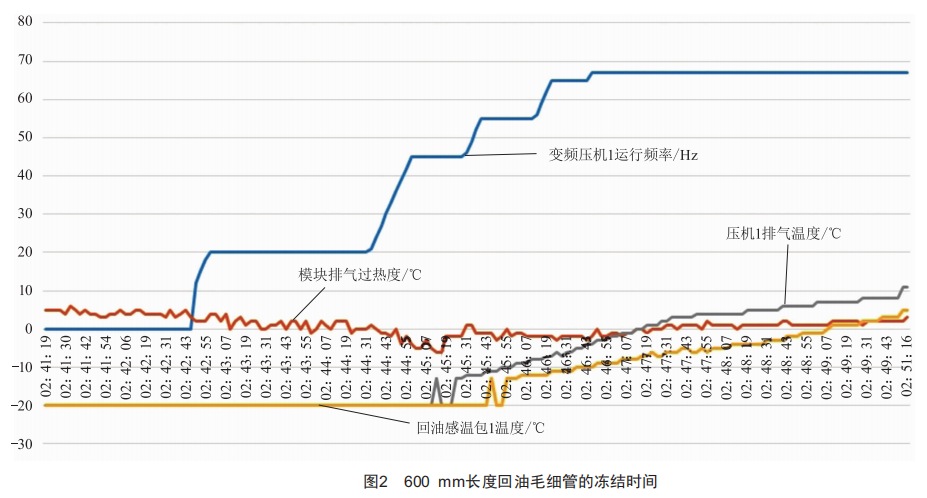

測試結果如圖2、圖3所示。

回油毛細管凍結時間對比如表3所示。

試驗結果顯示,600mm長度毛細管的冷凍油凍結時間比900mm長度毛細管的冷凍油凍結時間縮短了3min28s,縮減幅度達到54%,且600mm長度毛細管冷凍油解除凍結后油溫上升速度更快。試驗結果與1.2中的理論分析趨勢相符合。冷凍油凍結時間縮短意味著壓縮機回油困難的時間縮短,壓縮機出現缺油運行現象的風險更低。

3結論

本文針對多聯機在低溫長時間放置后首次上電,壓縮機啟動初期回油毛細管凍結、回油困難的現象,以FVC68D冷凍油為例,研究冷凍油的運動粘度,借助流體力學計算回油毛細管壓降,并通過12匹多聯機外機進行試驗驗證,試驗結果表明:

(1)相同制冷劑溶解度條件下,溫度越低,冷凍油的運動粘度越大:相同溫度條件下,制冷劑溶解度越大,冷凍油的運動粘度越小。

(3)潤滑油的粘性摩擦阻力與潤滑油的運動粘度成正比關系,潤滑油的運動粘度越大,潤滑油的粘性摩擦阻力越大,所以低溫長時間斷電放置后,回油毛細管內部冷凍油的粘性摩擦阻力F比較大。

(3)回油毛細管壓降與長度成正比,長度越大,回油毛細管壓降越大:回油毛細管壓降與內徑的五次方成反比,內徑越小,回油毛細管壓降越大。

(4)在多聯機系統中,適當縮短回油毛細管長度或使用內徑更大的回油毛細管,可以有效縮短多聯機低溫長時間放置后啟動初期回油毛細管凍結的時間,壓縮機出現缺油運行現象的風險更低。
