?3相交流輸入，輸入電壓為180-528VAC

?高達94%的效率

?最多可10臺并聯使用（31.5kW）

?數字控制拓撲和寬帶隙半導體

?厚度：65mm，帶蓋子（1.5U）

?優化了傳導水冷底板的設計

?5年保修

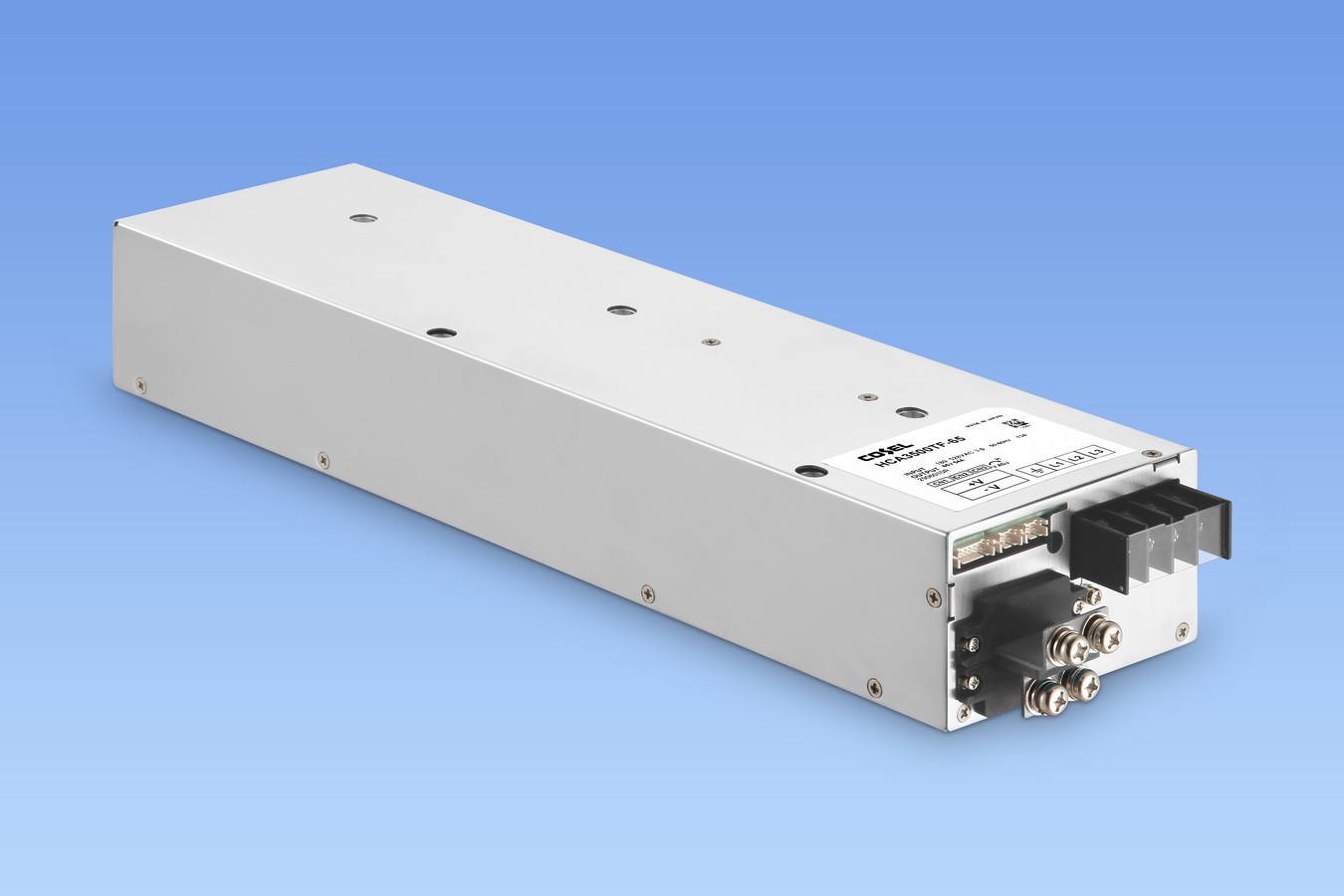

COSEL（6905：東京）宣布推出一款AC/DC三相輸入封閉式電源HCA3500TF，功率為3500W，主要應用于高頻放大器、激光加工機和機器人等工業設備。它的輸入電壓全球適用，三相三角形或三相星形網絡都適用，輸入電壓范圍為180V到528VAC。該電源使用了最新的能量優化、數字控制拓撲和寬帶隙（WBG）半導體器件，可以在輸入為400VAC時達到令人震驚的高效率94%。它有兩種輸出電壓，48VDC和65VDC，可使用微調功能在正15%和負50%的范圍內進行調整。它的厚度僅為65mm，緊湊且?guī)в猩w子（1.5U），還帶有一個鋁板，此鋁板用于輔助散熱元件的傳導冷卻，類似冷壁或水冷底板。對于需求更高功率的應用，它還可以并聯使用，最多10臺并聯，功率可達31.5kW。

工業應用中，如通常需要在惡劣環境中工作的焊接機器人、高頻放大器、機床和電解槽，這些都需要電源在不通風的情況下提供高功率。在這種情況下，如果電源使用傳導冷卻，這就要求電源的設計不僅要保證高性能，還要消除熱影響。此外，工業設備還可以全球范圍內使用，供電電壓為200V到400VAC。為了減少單相峰值負載并優化其網絡上的負載平衡，系統架構師傾向于三相電的解決方案，所以COSEL的三相電輸入HCA3500TF應運而生。

HCA3500TF的輸入電壓范圍為180至528VAC，可提供兩種不同的輸出電壓：（一）48VDC/73A，可使用內置電位計把輸出電壓從33.6V調到55.2VDC；使用微調功能可以把輸出電壓從24V調到55.2VDC。（二）65VDC/54A，可以把輸出電壓從45.5V調到74.75VDC、32.5V調到74.75VDC。標準情況下，輸出功率為3.5kW。

除主輸出外，HCA3500TF還包括一個12VDC/1A的輔助輸出，可用于遠程開/關或其外部的控制電路。輔助輸出與輸入、輸出和功能接地都隔離。

為了確保高效率和熱穩定性，HCA3500TF采用了最優的數字控制開關拓撲結構和功率級的碳化硅（SiC）MOS管和二極管，當輸入為400VAC、輸出為65VDC時，效率可達94%。

HCA3500TF還帶有浪涌電流限制電路、過電流和過電壓保護以及熱保護。電源具有多功能性和魯棒性，可在-10至+70℃的環境溫度下和基板溫度為0至+55℃下工作。根據最終設備裝配方式和冷卻條件，輸出額定功率可能會減小。

為了整合系統和降低傳導噪聲，HCA3500TF帶有一個輸入濾波器，符合FCC Part15 class A、VCCI class A、CISPR11 class A、CISPR32 class A、EN55011-A和EN55032-A。

HCA3500TF的輸入到輸出隔離電壓為4243VAC，輸入到地（FG）為2829VAC，輸出到地（FG）為2000VAC。符合IEC62368-1，在額定負載、輸入為480VAC/60Hz下，泄漏電流最大為3mA。

HCA3500TF專為1.5U高度的集成工業應用設計，尺寸為110×65×420mm [4.3×2.6×16.5英寸]（寬×高×深），最大重量為5kg。

HCA3500TF應用廣泛，包括測量和分析設備、機床、半導體制造設備，65VDC輸出版本非常適合射頻功率放大器（RFPA）和60V鋰離子電池充電器。

HCA3500TF符合UL62368-1、EN62368-1和C-UL（等同于CAN/CSA-C22.2 No.62368-1）安全要求，符合RoHS和低壓指令，并帶有CE和UKCA標志。

COSEL為要求苛刻的應用提供輸出功率為3.5kW的新型無風扇傳導冷卻式三相高效電源
