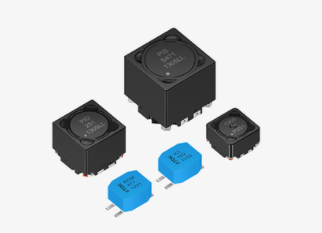

TDK株式會社(東京證券交易所代碼：6762)針對基于IEEE 802.3cg標準的工業單對以太網 (SPE) 10 BASE-T1L應用開發了一系列電感器。要實現無干擾的數據通信，抑制非對稱干擾至關重要，新型RCM70CGI-471共模扼流圈具有470μH的電感值，額定電壓80 V,額定電流700 mA，非常適合這類應用。

對于某些需要電隔離PHY芯片和連接器的設計，可選用變壓比為1:1的ICI70CGI系列隔離電感器。該系列元件有1.0 mH和2.2 mH的電感值可供選擇，隔離電壓為2250V DC。

借助數據線供電 (PoDL) 技術，系統只需一對電線即可連接執行器和傳感器，并同時傳輸數據和電力。不過，系統需使用特殊的差模扼流圈來抑制干擾。全新的PID*系列元件具有不同尺寸版本，以涵蓋符合IEEE 802.3cg 標準的所有6個功率等級(10到15),其飽和電流范圍為360 mA至2100 mA。同為新款的PIS150H-471M元件則采用單扼流圈結構設計，能有效抑制噪聲和平滑電流，最大飽和電流為2300 mA。

TDK是SPE工業合作伙伴網絡成員之一，也是第一家能為實施工業SPE(無論有無電力傳輸)提供所有PoDL電感器的供應商。上述所有元件均滿足RoHS標準，設計工作溫度范圍為-40°C至+125°C。

特性和應用

主要應用

?基于IEEE 802.3cg標準的工業單對以太網 (SPE) 10BASE T1L.

?滿足IEEE 802.3cg標準的10到15級，以及以太網APL的A、C和3功率等級的數據線供電 (PoDL)
