引言

機場道面是供飛機起飛、著陸、滑行、維修、停放的坪道,機場內的道面有跑道、滑行道、機坪等,是機場最為重要的基礎設施。機場道面的健康狀況直接影響著機場航空器的飛行安全,然而,我國大多數機場其道面建設時長都達到了數十年,長期以來,這些機場道面一直處于露天環境,承受著化學試劑的腐蝕,還要不斷承受航空器帶來的各種載荷,極易產生各種病害,因此機場需要定期對道面進行評價。道面表觀缺陷狀況是道面評價的重要資料,道面表觀缺陷包括裂縫、接縫破碎、板角剝落等(圖1),在過去的幾十年間,主要都是采用人工通過肉眼巡視的方式來記錄的,這樣的方式工作強度大,巡檢效率低。

隨著計算機硬件的革新和圖像處理技術、深度學習技術的發展,一批致力于探索機場道面表觀缺陷自動巡檢技術的學者涌現出來,希望能夠提高道面表觀缺陷的發現效率,減少人力的投入。早期的道面表觀缺陷自動檢測技術主要基于傳統的圖像處理算法。任峰利用小波變換、閾值迭代法來對圖片進行去噪和分割以提取道面裂縫,這類采取圖像處理技術的方法其弊端在于:道面表觀缺陷基本位于露天環境下,環境情況復雜,會面對諸如積水、光照不均勻、夜間低照度等一系列問題,十分不穩定,且難以對道面表觀缺陷進行識別分類,算法也相對復雜,計算速度慢。為了提高算法的穩定性,吳治龍?zhí)岢隽艘环N結合深度信息的道面裂縫識別算法,但并不能完全克服上述復雜環境帶來的問題和檢測速度慢的缺陷,同時也僅能針對裂縫這一種缺陷進行識別提取。

近年來,深度學習發展迅速,在機場道面檢測領域也得到了許多應用。如馬代鑫提出了一種利用U-net模型對道面裂縫進行分割提取的方法,取得了較小誤差;張力波等人提出使用DDRNet的圖像分割算法來提取道面裂縫信息,但這些研究都沒有考慮表觀缺陷的分類情況,同時模型的復雜度較高,對模型計算速度有一定影響,而且巡檢過程中有大量的背景,用大規模的模型進行全流程的分割在算力的使用上效率不高。目標檢測算法是深度學習中的一類算法,在實現對目標定位和識別分類所要求的算力上往往較分割算法更低,能夠降低工程化的成本,也能提高道面表觀缺陷檢測的速度,并對多種表觀缺陷進行分類,因此,本文將利用目標檢測算法,針對搜集到的幾種典型的道面表觀缺陷進行研究。

1算法概述

1.1YOLOv7目標檢測算法

目標檢測算法是根據圖片全局信息分析推理出目標位置和分類的算法,通常可以將算法分為二階段檢測算法和一階段檢測算法。早期目標檢測算法都是二階段算法,算法在第一階段進行特征提取并分析正樣本的候選區域,對目標所在位置邊界框進行精確地回歸,確定目標未知區域,在第二階段進行目標分類的確定:而一階段算法則是直接預測出目標的分類和位置。由于二階段算法在早期可以通過采樣的方式避免樣本的不均衡問題,因此在準確度上一直優于一階段算法,但速度上明顯慢于一階段算法。近幾年,一階段算法通過各種技巧很好地控制了樣本不均衡、樣本不一致等問題,在精度上已經能媲美甚至超越二階段算法。

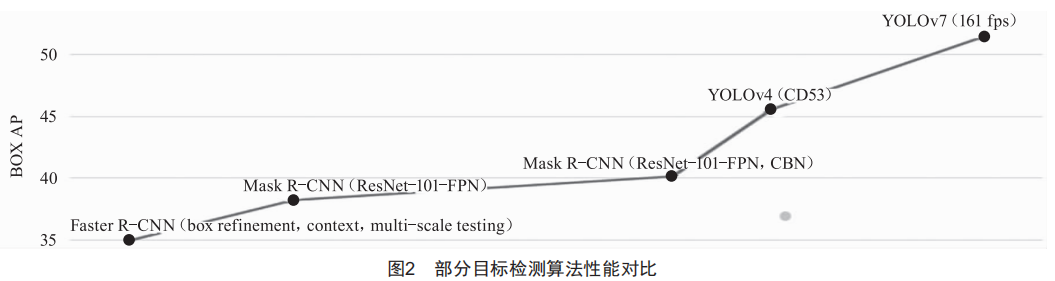

部分目標檢測算法性能對比如圖2所示,可以發現,一階段算法YOLOv7平均精度上高于二階段算法FaSter-RCNN,且YOLOv7在速度上也具有很大優勢。因此,本文也采用最新的YOLOv7目標檢測算法來進行研究。

1.2算法整體結構

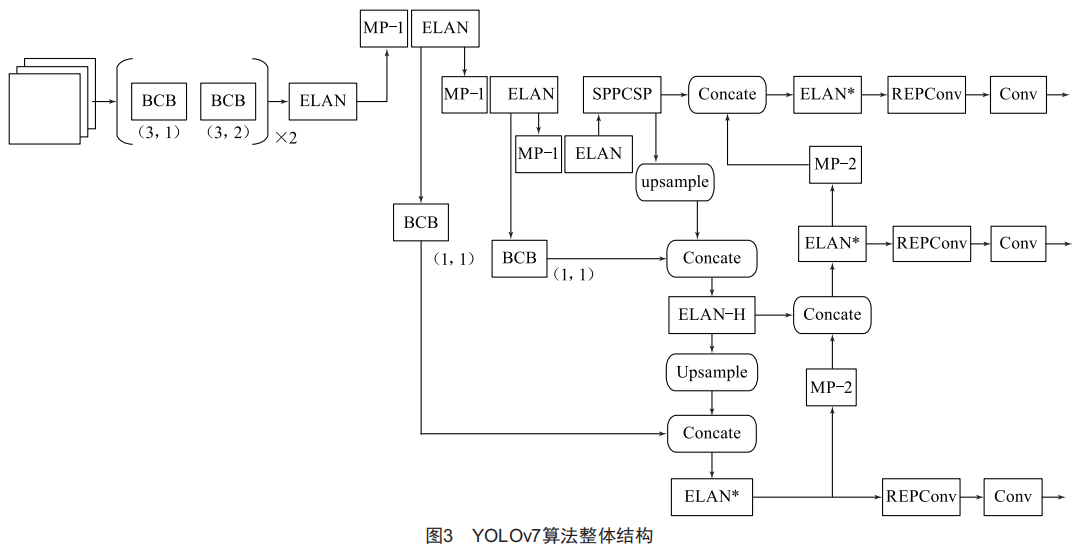

YOLOv7算法的整體框架如圖3所示,主要包含兩個部分:骨干網絡和檢測頭,其中骨干網絡用于提取特征,檢測頭用于對目標的位置和分類進行預測。

1.2.1骨干網絡結構

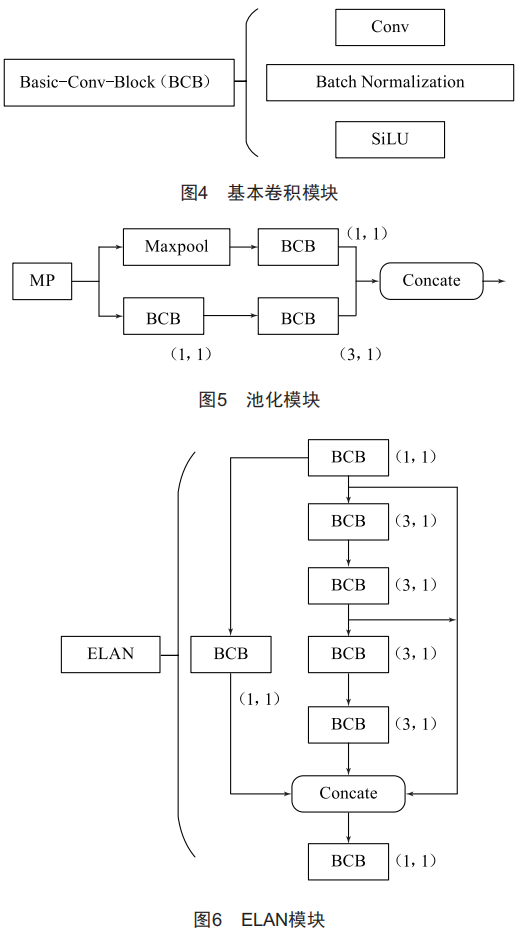

YOLOv7的骨干網絡由若干基本卷積塊(BaSic-Conv-Block,以下簡稱BCB塊)構成,如圖4所示,BCB塊包含一次卷積操作、一次批歸一化操作和一次利用SiLU激活函數激活的操作。BCB塊中卷積層的卷積操作有(1,1)、(3,1)、(3,2)三種形式,以(3,2)的BCB塊為例,其表示為用3×3的卷積核進行步長為2的卷積操作。

池化過程如圖5所示,在整個算法網絡中,池化塊存在兩種形式:MP-1、MP-2,區別在于MP-1的輸出通道與輸入通道相等,MP-2的輸出通道是輸入通道的兩倍。

骨干網絡中還有另一種形式的卷積塊,稱作ELAN塊,如圖6所示,ELAN塊是由BCB塊按照圖示組合而成的。

1.2.2檢測頭結構

骨干網絡提取特征是自頂向下的過程,隨著卷積的不斷深入會損耗細節信息,YOLOv7的檢測頭將骨干網絡提取到的不同深度的特征層進行融合,使得用于預測的特征層既包含深層的整體信息,也包含淺層的細節信息。檢測頭首先通過自底向上的方式,將深層語義信息上采樣與淺層語義信息融合,再對這幾層特征進行一次自頂向下的卷積,以減少深層特征和淺層特征之間的距離。利用SPPCSP增大感受野,提升算法速度。

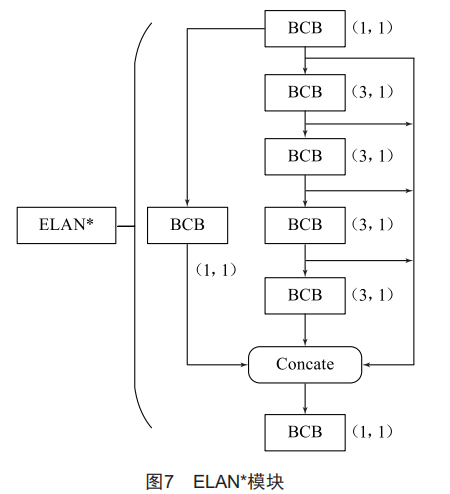

檢測頭的ELAN塊結構和骨干網絡中的ELAN塊稍有不同,如圖7所示。

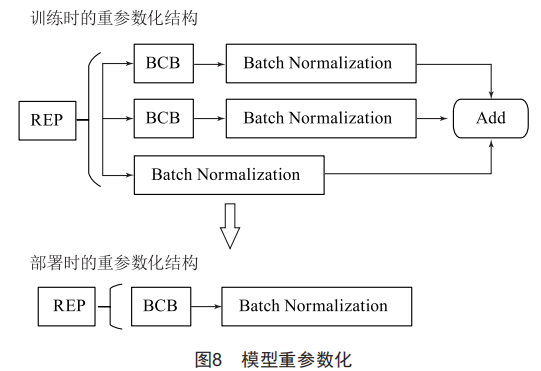

檢測頭中還使用了重參數化技術,如圖8所示,在訓練過程中使用多分支結構疊加的方式以增加模型的復雜程度,使模型的性能得到提升,在部署時通過重參數化的方法將多分支結構等效成單分支結構,起到壓縮模型參數量、提高算法效能的作用。

2模型訓練

2.1數據集

本文從機場實際道面拍攝的圖片中篩選出3672張圖片進行標注。數據集標注了3類典型的表觀缺陷:裂縫、接縫破碎、板角剝落,并隨機選出734張圖片用于驗證,734張圖片用于測試,剩余的用于訓練。隨后利用翻轉、顏色空間調整、仿射變換等數據增強方式對數據集進行擴充。

2.2模型訓練

模型訓練和測試使用的硬件包括:NVIDIARTx3090顯卡、IntelCoreI9-10900K(3.70GHz)處理器。輸入尺寸為640×640×3,初始學習率為0.01,采用余弦退火法來控制學習率的變化。

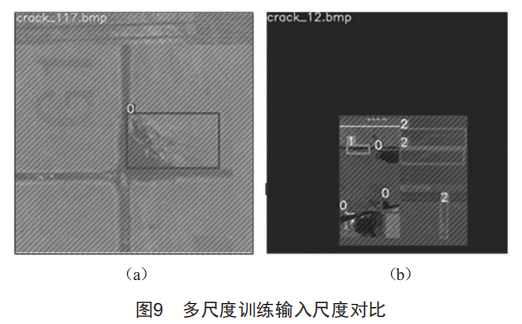

另外,該模型在訓練時采用了多尺度訓練,如圖9所示,即每隔一個epoch,微調訓練圖片的尺度,以增強算法模型對不同大小目標的魯棒性。

3模型評價

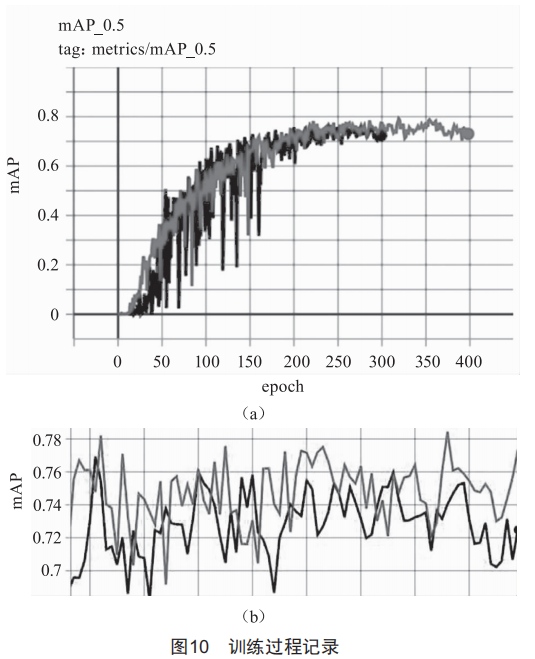

該模型的訓練過程記錄如圖10所示,其中深灰色曲線表示的是未經多尺度訓練的模型在驗證集上的表現記錄,淺灰色曲線表示的是經過多尺度訓練的模型在驗證集上的表現記錄。

該模型在訓練到第354個epoch時的平均精度均值(mAP)達到最高,為0.787,且使用了多尺度訓練的模型在驗證集上的效果在訓練初期mAP要低于不使用多尺度訓練的模型,而當訓練了一段時間以后要優于不使用多尺度訓練的模型。

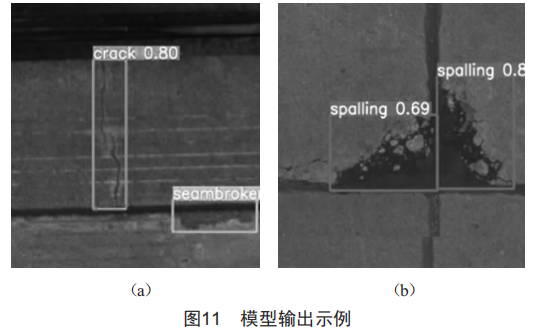

因此,最終選擇進行了多尺度訓練的模型,該模型在測試集上的精確率(PreciSion)為0.809,召回率(Recall)為0.609,mAP為0.755,平均推理耗時僅為22ms。模型輸出效果如圖11所示。

4結語

根據實驗結果可以發現,YOLOv7在針對機場道面的幾種典型表觀缺陷檢測上mAP可以達到0.755,且檢測速度較快(平均僅耗時22ms),可以實現機場道面表觀缺陷的快速檢測。但由于目前用于訓練和測試的數據集較小,針對的表觀缺陷類別還不夠齊全和細化,圖像采集環境也不夠多樣,因此,模型的性能還有待提升。未來將通過搜集更多數據,研究場景更復雜,目標類別更多、更細化的機場道面自動化巡檢計算。
