(片內RAM)傳送指令MOV(Move)把一個字節、字或雙字的操作數從源位置傳送到目的位置，源操作數的內容不變?？梢詫?shí)現立即數到通用寄存器或主存的傳送，通用寄存器與通用寄存器、主存或段寄存器之間的傳送，主存與段寄存器之間的傳送。該操作屬于復制性質，不屬于搬家性質。

根據數據的存放區域可以將數據傳送指令分為以下幾類：

1)片內RAM區和特殊功能寄存器的數據傳送，包括MOV指令、堆棧操作指令(PUSH、POP)和交換指令(SWAP、XCH和XCHD)。

2)片外RAM或I/O端口與累加器A之間的數據傳送，即MOVX指令。

3)ROM中數據向累加器A的數據傳送，即MOVC指令。

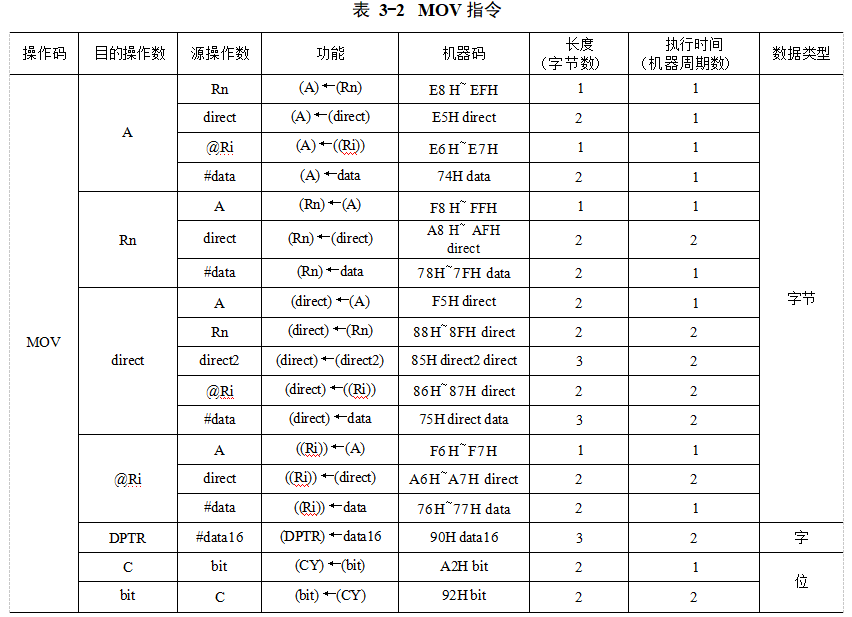

MOV指令的目的操作數可以是累加器A、工作寄存器Rn(n=0~7)、直接尋址操作數direct、寄存器間接尋址操作數@Ri(i=0或1)和數據指針寄存器(DPTR)等。表3-2為MCS-51單片機指令集中的MOV指令。

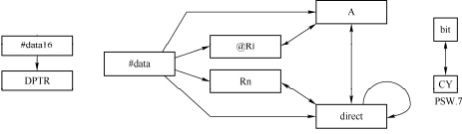

總結表3-2所列出的指令語法格式，可以得到圖3-1所示的MOV指令數據傳送方向，其中箭頭所指方向即為數據傳送方向。

圖3-1 MOV指令數據傳送方向

需要特別說明的是，大多數書籍中將“MOV C,bit”和“MOV bit,C”歸入位操作指令，而本書將其與字節傳輸指令列入同一個表格，是為了便于進行字節傳送指令和位傳送指令的對照，有利于讀者理解、記憶和區分這些指令。

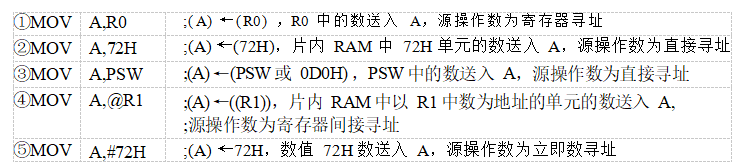

【例3-18】以累加器A為目的操作數的MOV指令。指令如下：

在本例中，需要注意以下幾點：

1)累加器A的尋址方式是寄存器尋址。

2)指令②和⑤中的源操作數的尋址方式不同，②中的72H前沒有“#”是直接地址，⑤中的72H前有“#”是立即數。

3)PSW是特殊功能寄存器，其字節地址是0D0H;特殊功能寄存器的名稱是其字節地址的符號化，在指令中特殊功能寄存器的地址與其符號名稱是等價的。

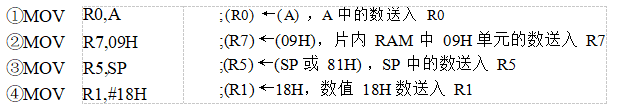

【例3-19】以Rn為目的操作數的MOV指令。指令如下：

【例3-20】以direct為目的操作數的MOV指令。指令如下：

在本例中，需要特別注意的是指令①和②的作用完全相同，而且源操作數均是累加器。但是以A表示的累加器是寄存器尋址，累加器的地址不會出現在指令的機器代碼中;以ACC表示的累加器是直接尋址，累加器的地址0E0H將出現在指令的機器代碼中。

【例3-21】以@Ri為目的操作數的MOV指令。指令如下：

【例3-22】以DPTR為目的操作數的MOV指令。指令如下：

MOV DPTR,#1234H;(DPTR)←1234H，即(DPH)←12H且(DPL)←34H

“MOV DPTR,#data”是MCS-51指令中唯一的16位數據傳輸指令，DPTR由兩個特殊功能寄存器DPH和DPL構成，分別對應DPTR的高字節和低字節。

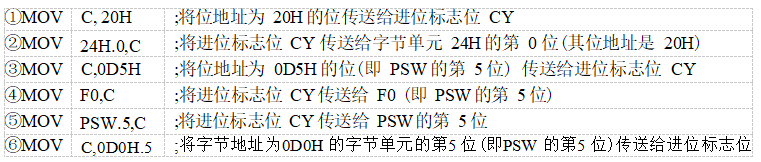

【例3-23】位傳送指令。指令如下：

在本例中，20H和24H.0是同一個位地址;0D5H、F0、PSW.5和0D0H.5是同一個位，即PSW寄存器的第5位。

判斷MOV指令對錯的基本方法是：檢查指令的格式是否符合表3-2的要求，不符合的即是錯誤的。在例3-24中，指令?和?的錯誤原因如下：

1)根據表3-2，位傳送指令中必然出現進位標志位CY，而指令?試圖完成進位標志位CY和字節型寄存器A之間的數據傳輸，但是由于CY和A數據類型不一致，所以無法完成數據傳送。

2)指令?的源操作數和目的操作數雖然都是位尋址操作數。但是由表3-2可知，位傳送指令中必須有一個操作數為CY，所以單片機不能識別該指令。

注意事項

1.目的操作數要與源操作數類型要一致,不能一個是字，一個是字節

2.目的操作數要和源操作數類型之一必須要有明確的類型

3.立即數不能作為目的操作數

4.不能用立即尋址方式給段寄存器傳數

5.源操作數和目的操作數不能同時為存儲器操作數，即存儲單元之間不能用MOV指令直接傳送

6.CS和IP不能作為目的操作數，但CS可以作為源操作數。

7.段寄存器之間不能用MOV指令直接傳送

8.在傳送字單元時，遵循“高字節存放在高地址，低字節存放在低地址”的原則。
