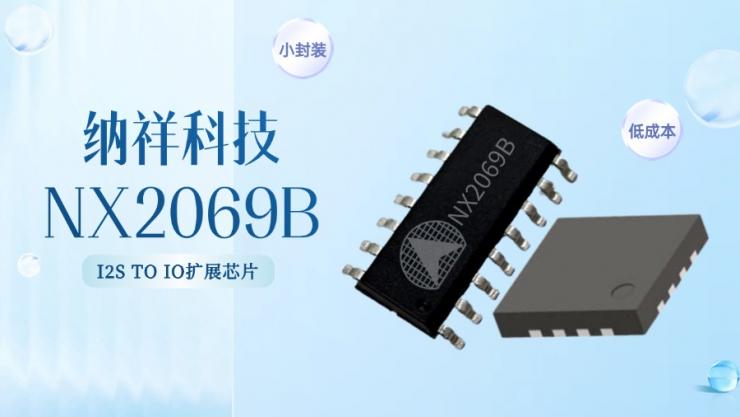

納祥科技NX2069B,小封裝替代PCF8574的I2S TO IO單片機擴展IC
掃描二維碼
隨時隨地手機看文章

(一)NX2069B芯片概述
NX2069B是用于兩線雙向總線(I2C)驅動的8位輸入/輸出(I/O)擴展器,其設計的工作電壓為2.5V~6V,能提供I2C總線(SCL和SDA)與主控制器(如MCU)通信。
NX2069B內含8個準雙向I/O口(P0-P7),每個端口既可以作為輸出端口驅動外部負載,也可以作為輸入端口讀取外部設備的狀態。上電默認IO高電平(上拉),這樣在外部設備不驅動的情況下,端口能通過內部上拉電阻檢測到高電平輸入。
NX2069B提供了一個開漏輸出(INT),該輸出可以連接到微控制器的中斷輸入端。在輸入模式下,端口輸入的任何上升沿或下降沿都會觸發中斷。
在性能上,NX2069B可以PIN TO PIN PCF8574。

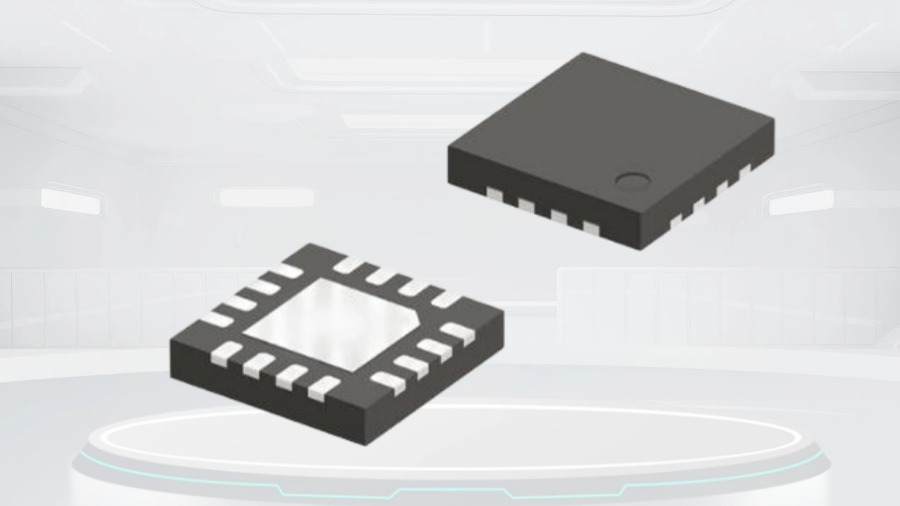

▲NX2069B產品外形
(二)NX2069B主要特性
NX2069B主要具備以下特性:
① 待機電流低,最大10 μA
② IIC總線擴展并行端口
③ 開漏中斷輸出
④ 兼容大多數微控制器
⑤ 鎖存輸出并可直接驅動LED的大電流驅動能力
⑥ 閂鎖性能超過 100 mA,符合 JESD 78 II 類規范
(三)NX2069B芯片亮點
NX2069B 是一款具備小封裝、低單價的I2S TO IO單片機擴展芯片,具體表現如下:
● 小封裝
NX2069B采用QFN16、SOP16小型化封裝,其中QFN16封裝尺寸僅為3mm×3mm,SOP16封裝兼顧小型化與易焊接特性,穩定且通用,兼容大多數微控制器。
● 低單價
NX2069B通過高度集成的電路架構設計,顯著簡化了外圍電路的配置需求,不僅降低了PCB布局的復雜度,還大大減少了BOM成本,提高了系統的可靠性和生產效率。
(四)NX2069B應用領域
NX2069B尤其適用于對PCB面積敏感且需要控制物料成本的應用場景,如電信機房:過濾器單元、服務器、路由器(電信交換設備)、個人電腦、個人電子產品、工業自動化、IO口不夠用的處理器產品等。
