中斷裝置和中斷處理程序統稱為中斷系統。

中斷系統是計算機的重要組成部分。實時控制、故障自動處理、計算機與外圍設備間的數據傳送往往采用中斷系統。中斷系統的應用大大提高了計算機效率。

不同的計算機其硬件結構和軟件指令是不完全相同的，因此，中斷系統也是不相同的。計算機的中斷系統能夠加強CPU對多任務事件的處理能力。中斷機制是現代計算機系統中的基礎設施之一，它在系統中起著通信網絡作用，以協調系統對各種外部事件的響應和處理。中斷是實現多道程序設計的必要條件。

中斷是CPU對系統發生的某個事件作出的一種反應。 引起中斷的事件稱為中斷源。中斷源向CPU提出處理的請求稱為中斷請求。發生中斷時被打斷程序的暫停點成為斷點。CPU暫?，F(xiàn)行程序而轉為響應中斷請求的過程稱為中斷響應。處理中斷源的程序稱為中斷處理程序。CPU執行有關的中斷處理程序稱為中斷處理。而返回?cái)帱c(diǎn)的過程稱為中斷返回。中斷的實現由實行軟件和硬件綜合完成，硬件部分叫做硬件裝置，軟件部分稱為軟件處理程序。

8XC552的中斷系統如圖10.31所示，共有15個中斷源，分為2個中斷優先級。這15個中斷源分別是：2個定時/計數器T0和T1溢出中斷;3個T2比較中斷;2個外部中斷INT/INT1;1個T2溢出中斷;異步串行口中斷UART;A/D轉換結束中斷;4個T2捕捉中斷;I2 C同步串行口中斷。

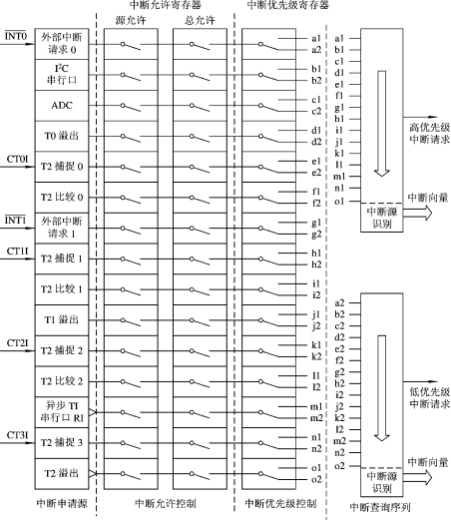

圖10.31 8XC552中斷系統

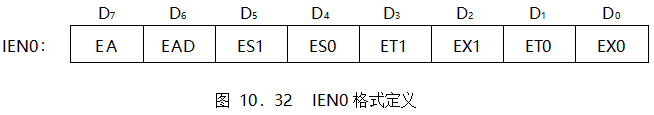

中斷的允許由兩個特殊功能寄存器IEN0和IEN1控制。IEN0的地址為A8H，格式如圖10.32所示。

IEN0各位的功能說明如下：

EA：中斷系統總允許控制位。

EAD：A/D轉換器中斷允許位。

ES1：I2 C中斷允許位。

ES0：UART中斷允許位。

ET0、ET1：定時器T0、T1中斷允許位。

EX0、EX1：外部中斷INT0、INT1允許位。

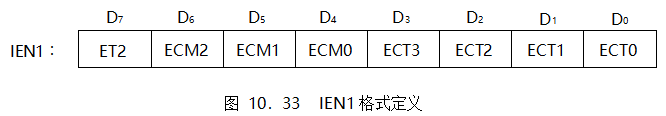

IEN1的地址為E8H，其格式如圖10.33所示。

IEN1各位的功能說明如下：

ET2：T2溢出中斷允許位。

ECM0~ECM2：比較器0~2中斷允許位。

ECT0~ECT3：捕捉器0~3輸入端CT0I~CT3I的中斷允許位。

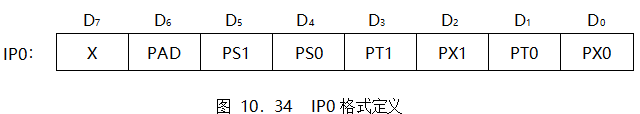

中斷優先級由兩個特殊功能寄存器IP0和IP1控制。IP0的地址為B8H，其格式如圖10.34所示。

IP0各位的功能說明如下：

PAD：ADC中斷優先級控制位。

PS1：I2 C總線中斷優先級控制位。

PS0：UART中斷優先級控制位。

PT0、PT1：定時器T0、T1中斷優先級控制位。

PX0、PX1：外部中斷INT0、INT1中斷優先級控制位。

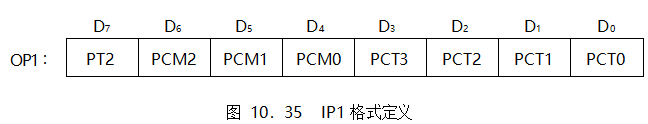

IP1的地址為F8H，其格式定義如圖10.35所示。

IP1格式的功能說明如下：

PT2：定時器T2中斷優先級控制位;

PCM0~PCM2：比較寄存器0~2中斷優先級控制位;

PCT0~PCT3：捕捉寄存器0~3中斷優先級控制位。

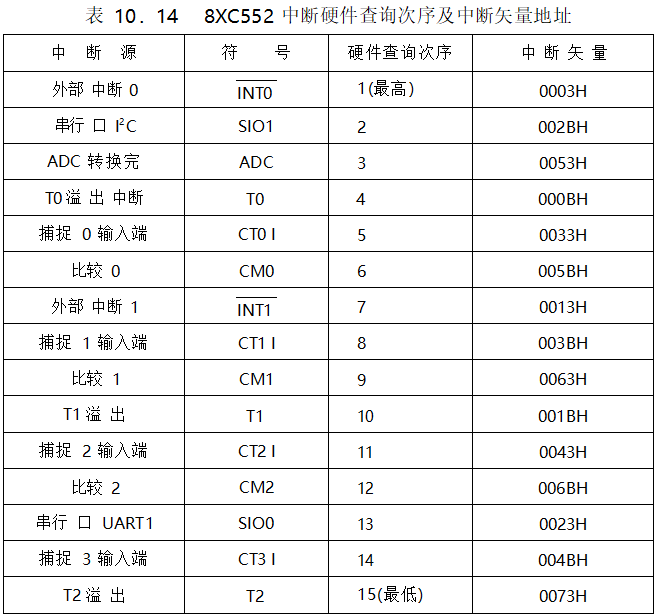

8XC552單片機與MCS 51單片機的中斷結構相似，采用兩級中斷方式，1個低優先級中斷可被1個高優先級中斷，反之則不行。如果有幾個同級中斷同時請求中斷，則按內部規定的中斷優先級順序響應中斷。表10.14為8XC552內部中斷硬件查詢次序和中斷矢量地址。

需要指出的是，8XC552在響應中斷后，硬件只自動清除定時器T0、T1的溢出中斷標志TF0、TF1和由邊沿觸發的外部中斷標志IE0、IE1，其余各中斷標志必須由用戶用軟件加以清除。

大多數中斷系統都具有如下幾方面的操作，這些操作是按照中斷的執行先后次序排列的。

①接收中斷請求。

②查看本級中斷屏蔽位,若該位為1則本級中斷源參加優先權排隊。

③中斷優先權選擇。

④處理機執行完一條指令后或者這條指令已無法執行完，則立即中止現行程序。接著，中斷部件根據中斷級去指定相應的主存單元，并把被中斷的指令地址和處理機當前的主要狀態信息存放在此單元中。

⑤中斷部件根據中斷級又指定另外的主存單元，從這些單元中取出處理機新的狀態信息和該級中斷控制程序的起始地址。

⑥執行中斷控制程序和相應的中斷服務程序。

⑦執行完中斷服務程序后，利用專用指令使處理機返回被中斷的程序或轉向其他程序。
