AT89C系列單片機是Atmel公司于1993年開始研制生產的，優越的性能價格比使其成為頗受歡迎的8位單片機。

AT89C系列與MCS 51系列單片機相比有兩大優勢：第一，片內程序存儲器采用閃速存儲器，使程序的寫入更加方便;第二，提供了更小尺寸的芯片(AT89C2051/1051)，使整個硬件電路的體積更小。

AT89C系列單片機有4種型號：AT89C51、AT89C52、AT89C1051、AT90C2051。其中AT89C2051/1051以較小的體積、良好的性能價格比備受青睞，在家電產品、工業控制、計算機產品、醫療器械、汽車工業、智能儀器等應用方面成為用戶降低成本的首選器件。下面以AT89C2051為代表對AT89C系列單片機作一簡要闡述。

AT89C2051主要性能

AT89C2051是Atmel公司生產的帶2KB閃速可編程可擦除只讀存儲器(EPROM)的8位單片機，它具有如下主要特性：

(1)與MCS 51兼容;

(2)內部帶2KB可編程閃速存儲器;

(3)壽命為1000次擦/寫循環;

(4)數據保留時間為10年;

(5)工作電壓范圍為2.7~6V;

(6)全靜態工作頻率為0~24Hz;

(7)兩級程序存儲器鎖定;

(8)128×8位內部RAM;

(9)15條可編程I/O線;

(10)2個16位定時器/計數器;

(11)5個兩級中斷源;

(12)可編程全雙工串行UART通道;

(13)直接對LED驅動輸出;

(14)片內精確的模擬比較器;

(15)片內振蕩器和時鐘電路;

(16)低功耗的休眠和掉電模式。

AT89C2051內部結構及引腳描述

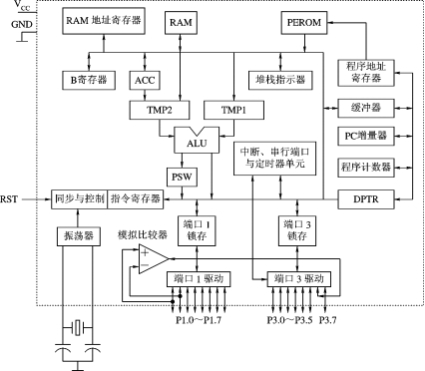

AT89C2051單片機的內部結構如圖10.1所示，從圖中可以看出，其內部結構與8051單片機的內部結構基本一致，區別只是增加了一個模擬比較器，減少了兩個對外的端口(P0、P2口)，輸出端口P1、P3有獨特的功能。

圖10.1 AT89C2051內部結構

AT89C2051減少了兩個外部端口，因而芯片的外部引腳可以大大減少，芯片尺寸可以

很小，其引腳配置如圖10.2所示。它是一個有20個引腳雙列直插式的芯片，其引腳描述如下：

VCC：電源電壓。

GND：接地。

圖10.2 AT89C2051引腳配置

RST：復位輸入。當RST變?yōu)楦唠娖讲⒈３?個機器周期時，所有I/O引腳復位至高阻狀態。

XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入。

XTAL2：來自反向振蕩放大器的輸出。

P1口：8位雙向I/O口，引腳P1.2和P1.1需要外部上拉，可用作片內精確模擬比較器的正向輸入(AIN0)和反向輸入(AIN1)。P1口輸出緩沖器能接收20mA電流，并能直接驅動LED顯示器;P1口引腳寫入“1”后，可用作輸入。在閃速編程和編程校驗期間，P1口也可接收編碼數據。

P3口：引腳P3.0~P3.5與P3.7為7個帶內部上拉的雙向I/O引腳。P3.6在內部已與片內比較器輸出相連，不能作為通用I/O引腳訪問。P3口的輸出緩沖器能接收20 mA電流;P3口寫入“1”后，內部上拉，可用作輸入。P3口也可用作特殊功能口，其功能見表10.1。P3口同時也可為閃速存儲器編程和編程校驗接收控制信號。

從上述引腳說明可看出，AT89C2051沒有提供外部擴展存儲器與I/O設備所需的地址、數據、控制信號，因此利用AT89C2051構成的單片機應用系統不能在AT89C2051之外擴展存儲器或I/O設備，也即AT89C2051本身即構成了最小的單片機系統。

特殊功能寄存器SFR

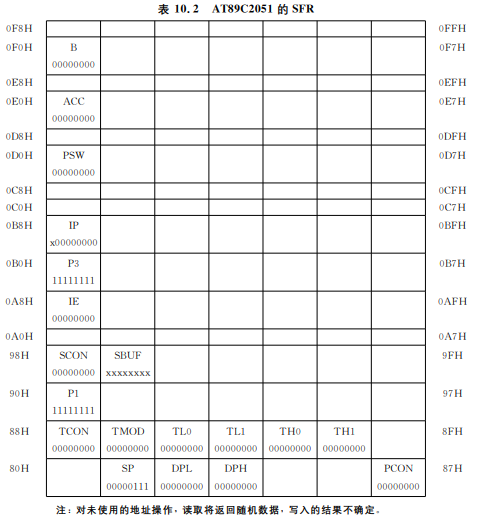

與8051單片機特殊功能寄存器相對應，AT89C2051片內設置了19個特殊功能寄存器，統稱為特殊功能寄存器塊(SFR)，它們的地址散布在80H~0F0H區域內。表10.2給出了這19個SFR的名稱、地址和復位后的初值。

程序存儲器的加密

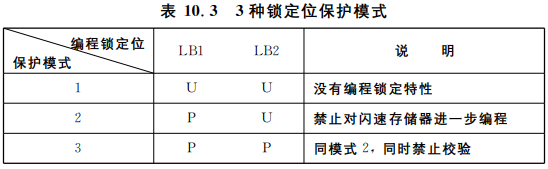

AT89C2051片內有兩個鎖定位，可以編程(P)，也可以不編程(U)，從而得到3種鎖定位保護模式，見表10.3。

程序存儲器加密后，CPU仍可執行其內部指令，但不能從外部讀出它，鎖定位只能由芯片擦除操作來實現其擦除。

低功耗工作方式

AT89C2051有兩種低功耗工作方式：待機方式與掉電方式。

1)待機方式(休眠方式)

當利用軟件使待機方式位IDL(PCON.0)=0時，單片機進入空閑方式。此時，CPU處于休眠狀態，而片內所有其它外圍設備都保持工作狀態，片內RAM和所有特殊功能寄存器內容保持不變。

在待機方式下，當晶振fOSC=12 MHz，電源電壓VCC=6V時，電源電流ICC從20mA降至5mA;而VCC=3V時，ICC由5.5mA降至1mA。

中斷或硬件復位可以終止待機方式。

當待機方式由硬件復位終止時，CPU要從休眠處恢復程序的執行，執行2個機器周期后，內部復位電路才起作用。此時，硬件禁止訪問內部RAM，但允許訪問端口引腳。為了防止休眠被復位終止時對端口引腳意外寫入的可能性，在生成待機方式的指令后不應緊跟對端口引腳的寫指令。

如果不采用外部上拉，P1.0和P1.1應置為“0”;如果采用外部上拉，則應置為“1”。2)掉電方式掉電方式由掉電方式位PD(PCON.1)=1設置。此時，振蕩器停止工作，設置掉電方式的指令成為最后執行的一條指令，片內RAM和特殊功能寄存器內容保持不變。

在掉電方式下，VCCmin=2 V。當VCC=6 V時，ICCmax=100μA;當VCC=3 V時，ICCmax=20μA。

退出掉電方式的唯一方式是硬件復位。

硬件復位將重新定義特殊功能寄存器，但不影響片內RAM。復位的保持時間應足夠長，以便振蕩器能重新開始工作并穩定下來。在VCC沒有恢復到正常工作電壓之前，不應進行復位。

如果不采用外部上拉，P1.0和P1.1應置“0”，否則置“1”。
