MCS 51 系列單片機具有 64KB 的程序存儲空間，其中 8051 、8071 片內有 4KB 的程序存儲器，8031 片內無程序存儲器 。當采用 8051 、8071 型單片機而程序超過 4KB，或采用 8031 單片機時，就需對程序存儲器進行外部擴展。

MCS 51 系列單片機的數據存儲器與程序存儲器的地址空間相互獨立，其片外數據存儲器的空間也是 64KB，如果片內的數據存儲器(僅 128B) 不夠用時，則需進行數據存儲器的外部擴展。

1. 外部程序存儲器的擴展原理及時序

MCS 51 單片機擴展外部程序存儲器的硬件電路如圖 7.5 所示。

圖 7.5 MCS 51 單片機程序存儲器的擴展原理

MCS 51 單片機訪問外部程序存儲器所使用的控制信號有：ALE(低 8 位地址鎖存控 制) 和 PSEN(外部程序存儲器“讀取”控制)。

在外部存儲器取指期間，P0 口和 P2 口輸 出地址碼(PCL 、PCH)， 其中 P0 口信號由 ALE 選通進入地址鎖存器后，變成高阻態等待從程序存儲器讀出指令碼。從圖中可以看出 ，MCS 51 的 CPU 在一個機器周期 內，ALE 上出現兩個正脈沖，PSEN出現兩個負脈沖，說明 CPU 可以兩次訪問外部程序存儲器，再之單片機指令系統中又有很多雙字節單周期指令，使得程序的執行速度大大提高。

外部程序存儲器可選用 EPROM 、E2 PROM 、PAGEDEPROM 和 KEPROM 等。 2.EPROM 擴展電路

紫外線擦除電可編程只讀存儲器 EPROM，典型產品有 Intel 公司的系列芯片 2716(2K ×8 位)、 2732A(4K×8 位)、 2764A(8K×8 位)、 27128A(16K×8 位)、 27256(32K×8 位) 和 27512(64K×8 位) 等，在這些芯片上均設有一個玻璃口，在紫外線下照射 20 分鐘 左右，存儲器中的各位信息均變?yōu)?1 。以后通過編程器可將程序固化到這些芯片中。

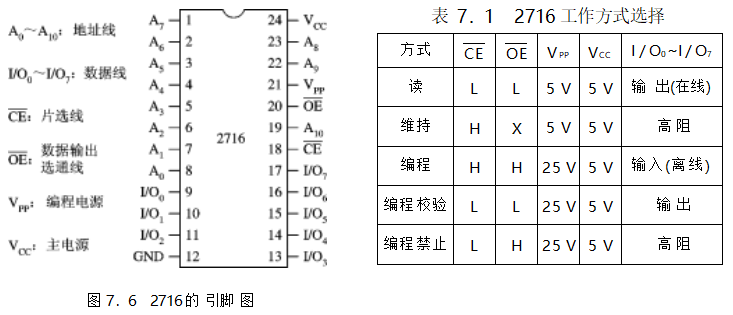

以下介紹 2716EPROM 。2716 的存儲容量為 2K×8 位，單一+5V 供 電，運行時的最大功耗為 252mW，維持功耗為 132mW，讀出時間最大為 450ns 。2716 為 24 線雙列直 插式封裝，其引腳如圖 7.6 所示。

2716 有五種工作方式，見表 7.1 。

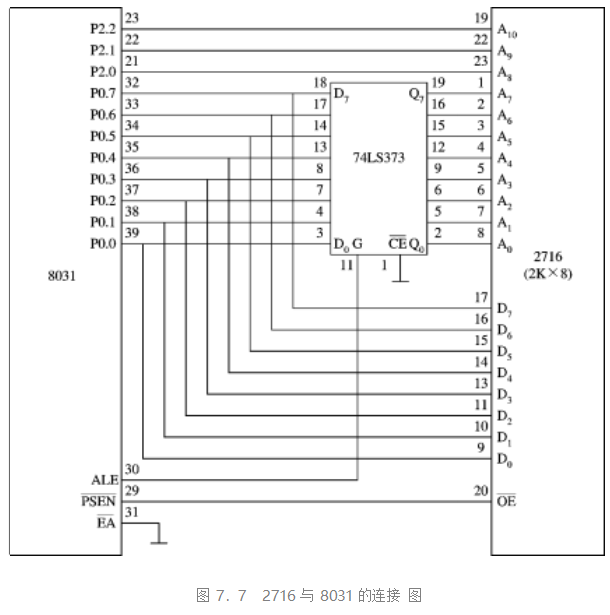

2716 與 8031 接口主要解決兩個問題：一是硬件連接問題，二是根據實際連線確定芯片地址。硬件接口見圖 7.7。

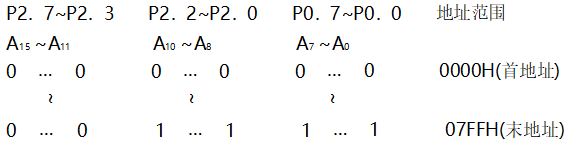

由圖 7.7 可確定 2716 芯片的地址范圍 。方法是 A10 ~A0 從全 0 開始，然后從最低位開始依次加 1，最后變?yōu)槿?1，相當于 211=2048 個單元地址依次選通，稱為字選。即

3.E2 PROM2864A 的擴展

E2 PROM 電擦除電可編程只讀存儲器是近年來被廣泛應用的一種新產品 。其優點是能使 CPU 在線修改其中的數據，并可在斷電情況下保存數據，集 EPROM 和 RAM 功能于一體。

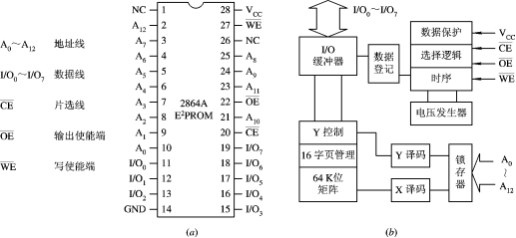

Intel2864A 是 8K×8 位 E2 PROM，單一+5V 供電，最大工作電流為 140mA，維持電流 60mA，其 24 腳的管腳及原理框圖見圖 7.8 。由于片內設有編程所需的高壓脈沖產生電路，因此無需外加編程電源和寫入脈沖。

圖 7.8 2864A 管腳及原理框圖

(a) 管腳; (b) 原理框圖

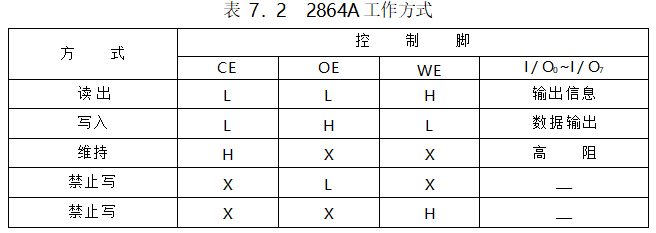

2864A 有 4 種工作方式，如表 7.2 所示。

(1) 維持和讀出方式：2864A 的維持和讀出方式與普通 EPROM 完全相同。

(2) 寫入方式：2864A 提供了兩種數據寫入操作方式，即字節寫入和頁面寫入。

(3) 數據查詢方式：數據查詢方式是指用軟件來檢測寫操作中的“頁存儲”周期是否完成。在“頁存儲”期間，如進行寫操作，讀出的是最后寫入的字節，若芯片的轉儲工作未完成，則讀出數據的最高位是原來寫入字節最高位的反碼，據此，CPU 可判斷芯片的編程是否結束。

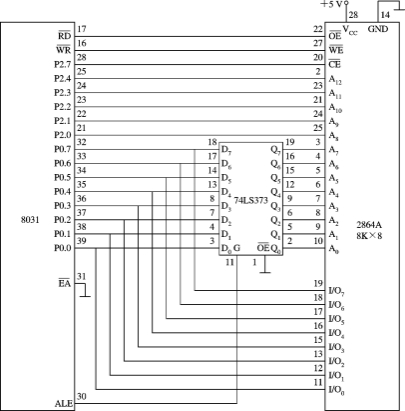

2864A 與 8031 的接口電路如圖 7.9 所示。

圖 7.9 2864A 與 8031 的接口電路

外部數據存儲器的擴展

8031 單片機內部?jī)H有 128 個字節 RAM 存儲器，而 CPU 對 內部的 RAM 具有豐富的操作指令。如在實時數據采集和處理時，僅靠片內的 RAM 是遠遠不夠 的 ，因而必須擴展外部數據存儲器。常用的數據存儲器有靜態 RAM 和動態 RAM 兩種，下面主要討論靜態 RAM 與 MCS 51 的接口。

1. 外部數據存儲器的擴展方法及時序

單片機擴展外部 RAM 的原理圖如圖 7.10 所示，數據存儲器只使用 WR 、RD擴展線而不用 PSEN 。因此，數據存儲器與程序存儲器地址可完全重疊，均為 0000H~0FFFFH ，但數據存儲器與 I/O 口及外圍設備是統一編址的，即任何擴展的 I/O 口以及外圍設備均占 用數據存儲器的地址。

圖 7.10 MCS 51 數據存儲器的擴展示意圖

MCS 51 單片機讀/寫外部數據存儲器的時序如圖 2.9 、2.10 所示。在圖 2.10 的外部RAM 讀周期中，P2 口輸出高 8 位地址，P0 口分時傳送低 8 位地址及數據。ALE 的下降沿將低 8 位地址打入地址鎖存器后，P0 口變?yōu)檩斎敕绞?，RD有效選通外部 RAM，相應存儲單元的內容送到 P0 口上 ，由 CPU 讀入累加器 。

外部 RAM 寫操作時，ALE 下降為低電平后，WR才有效，P0 口上出現的數據寫入相 應的 RAM 單元。

2 .靜態 RAM 擴展

8031 單片機應用系統中，靜態 RAM 最為常用，因?yàn)檫@種存儲器無需考慮刷新問題。但與動態 RAM 相比，需要消耗較大的功率，價格也較高 。下面以靜態 6264 為例，介紹靜態 RAM 的擴展。

6264 是 8K×8 位的靜態隨機存儲器芯片，采用 CMOS 工藝制造，單一+5V 供電，額定功耗為 200mW，典型存取 時間為 200ns ，為 28 線雙列直插式封裝 ，管腳見 圖 7.11 。 各管腳含義如下：

A0 ~A12 ：13 條地址線;

I/O0 ~I/O7 ：雙向數據線;

CE1 ：片選信號線 1 ;

CE2 ：片選信號線 2 ;

OE：輸出允許信號;

WE：寫信號。

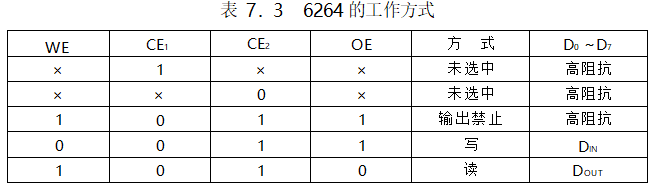

6264 的工作方式有 4 種，見表 7.3 。

圖 7.11 6264 管腳圖
