I2C(IIC)屬于兩線式串行總線,由飛利浦公司開發用于微控制器(MCU)和外圍設備(從設備)進行通信的一種總線,屬于一主多從(一個主設備(Master),多個從設備(Slave))的總線結構,總線上的每個設備都有一個特定的設備地址,以區分同一I2C總線上的其他設備。
物理I2C接口有兩根雙向線,串行時鐘線(SCL)和串行數據線(SDA)組成,可用于發送和接收數據,但是通信都是由主設備發起,從設備被動響應,實現數據的傳輸。
1. 主設備發送起始(START)信號
2. 主設備發送設備地址到從設備
3. 等待從設備響應(ACK)
4. 主設備發送數據到從設備,一般發送的每個字節數據后會跟著等待接收來自從設備的響應(ACK)
5. 數據發送完畢,主設備發送停止(STOP)信號終止傳輸

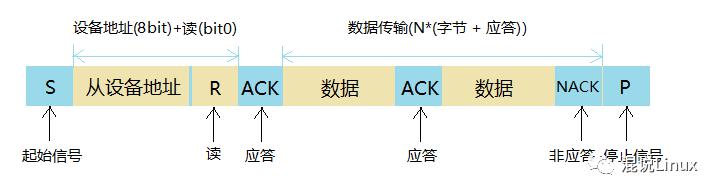

1. 設備發送起始(START)信號
2. 主設備發送設備地址到從設備
3. 等待從設備響應(ACK)
4. 主設備接收來自從設備的數據,一般接收的每個字節數據后會跟著向從設備發送一個響應(ACK)
5. 一般接收到最后一個數據后會發送一個無效響應(NACK),然后主設備發送停止(STOP)信號終止傳輸
注:具體通信過程需視具體時序圖而定
二. 使用GPIO通過軟件模擬實現就是使用芯片上的I2C外設,也就是硬件I2C,它有相應的I2C驅動電路,有專用的IIC引腳,效率更高,寫代碼會相對簡單,只要調用I2C的控制函數即可,不需要用代碼去控制SCL、SDA的各種高低電平變化來實現I2C協議,只需要將I2C協議中的可變部分(如:從設備地址、傳輸數據等等)通過函數傳參給控制器,控制器自動按照I2C協議實現傳輸,但是如果出現問題,就只能通過示波器看波形找問題。
軟件模擬I2C比較重要,因為軟件模擬的整個流程比較清晰,哪里出來bug,很快能找到問題,模擬一遍會對I2C通信協議更加熟悉。
如果芯片上沒有IIC控制器,或者控制接口不夠用了,通過使用任意IO口去模擬實現IIC通信協議,手動寫代碼去控制IO口的電平變化,模擬IIC協議的時序,實現IIC的信號和數據傳輸,下面會講到根據通信協議如何用軟件去模擬。
IIC總線協議無非就是幾樣?xùn)|西:起始信號、停止信號、應答信號、以及數據有效性。

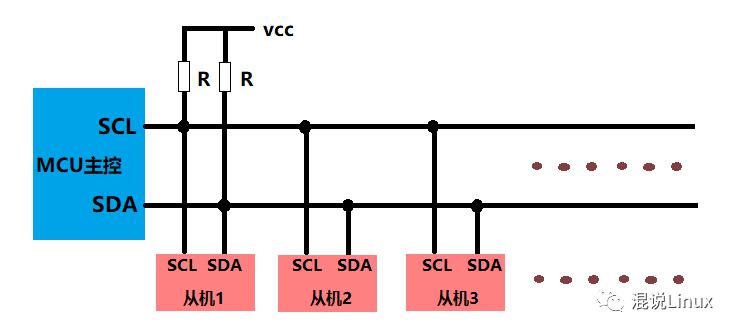

時鐘線(SCL)和數據線(SDA)接上拉電阻,默認高電平,表示總線是空閑狀態。
從設備地址用來區分總線上不同的從設備,一般發送從設備地址的時候會在最低位加上讀/寫信號,比如設備地址為0x50,0表示讀,1表示寫,則讀數據就會發送0x50,寫數據就會發送0x51。

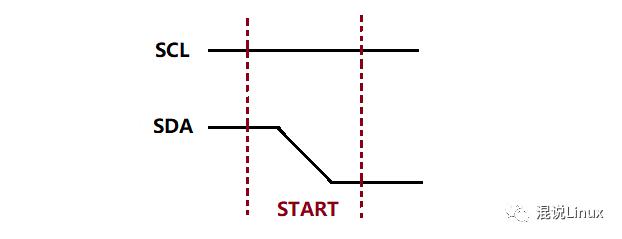

I2C通信的起始信號由主設備發起,SCL保持高電平,SDA由高電平跳變到低電平。
// 起始信號 void IIC_start(void)
{ // 1.首先把數據線設置為輸出模式 // 總線空閑, SCL和SDA輸出高 SCL = 1;
SDA = 1;
delay_us(5); // SDA由高變低 SDA = 0;
delay_us(5); // 拉低SCL開始傳輸數據 SCL = 0;
}
四. 停止(STOP)信號

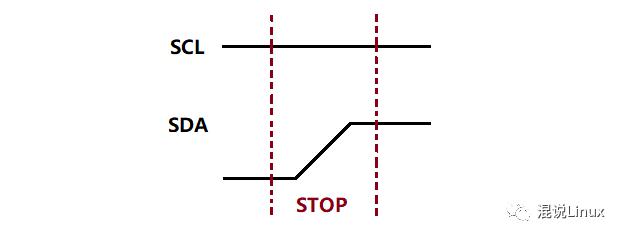

I2C通信的停止信號由主設備終止,SCL保持高電平,SDA由低電平跳變到高電平。
// 停止信號 void IIC_stop(void)
{ // 1.首先把數據線設置為輸出模式 // 拉高時鐘線 SDA = 0;
delay_us(5);
SCL = 1;
delay_us(5); // SDA由低變高 SDA = 1;
}
五. 數據有效性

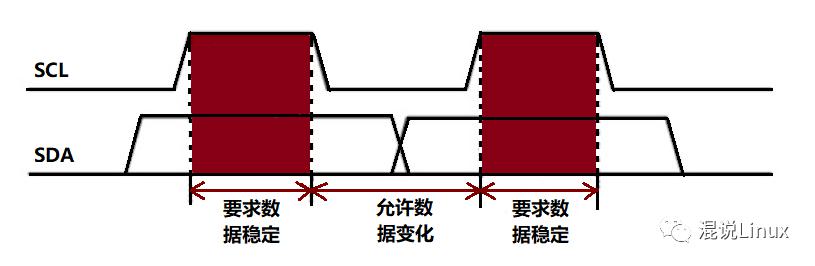

I2C總線進行數據傳送時,在SCL的每個時鐘脈沖期間傳輸一個數據位,時鐘信號SCL為高電平期間,數據線SDA上的數據必須保持穩定,只有在時鐘線SCL上的信號為低電平期間,數據線SDA上的高電平或低電平狀態才允許變化,因為當SCL是高電平時,數據線SDA的變化被規定為控制命令(START或STOP,也就是前面的起始信號和停止信號)。
六. 應答信號(ACK:有效應答,NACK:無效應答)
接收端收到有效數據后向?qū)Ψ巾憫?yīng)的信號,發送端每發送一個字節(8位)數據,在第9個時鐘周期釋放數據線去接收對方的應答。
當SDA是低電平為有效應答(ACK),表示對方接收成功;
當SDA是高電平為無效應答(NACK),表示對方沒有接收成功。
發送數據需要等待接收方的應答:
// 等待ACK 1-無效 0-有效 u8 IIC_wait_ack(void)
{
u8 ack = 0; // 數據線設置為輸入 // 拉高時鐘線 SCL = 1;
delay_us(5); // 獲取數據線的電平 if(SDA)
{ // 無效應答 ack = 1;
IIC_stop();
} else { // 有效應答 ack = 0; // 拉低SCL開始傳輸數據 SCL = 0;
delay_us(5);
} return ack;
}
接收數據需要向發送方發送應答:
void IIC_ack(u8 ack)
{ // 數據線設置為輸出 SCL = 0;
delay_us(5); if(ack)
SDA = 1; // 無效應答 else SDA = 0; // 有效應答 delay_us(5);
SCL = 1; // 保持數據穩定 delay_us(5); // 拉低SCL開始傳輸數據 SCL = 0;
}
