隨著AIoT時代的到來，RISC-V作為新興架構，其精簡及開源的特性在物聯網的應用領域有很大的優勢，為此ZLG致遠電子推出MR6450系列RISC-V核心板，下面詳細為大家介紹其具體參數與典型應用。
MR6450核心板性能如何？
MR6450系列核心板基于先楫半導體的HPM6450IVM1開發，主頻高，支持高速數據處理能力，具有豐富的通信接口，適合于工業控制、儀器儀表、電機控制等應用場合。
核心特點：
● 單核32位 RISC-V 處理器，816MHz主頻，高于9000 CoreMark?和4500以上的DMIPS性能，支持雙精度浮點運算、DSP擴展及硬件圖形加速，內置大容量片上SRAM 2MB；
● 板載8MB/32MB SDRAM，8MB QSPI Flash；
● 支持2.4GHz WiFi及Bluetooth 4.2；
● 雙千兆以太網，iperf測試帶寬大于900Mbps，也可配置成百兆模式；
● 支持IEEE 1588 PTP規范，時間同步精度可達17ns；
● 四路CANFD接口，最高速率可達8Mbps；
● 多種通信接口：15路UART，4路SPI，4路I2C；
● 雙路高速USB2.0，內置PHY；
● 4個PWM定時器，調制精度可達2.5ns，3個12位ADC，1個16位ADC。
RISC-V架構有什么優勢？
在介紹RISC-V架構優勢之前，簡單了解下RISC-V架構：
● RISC-V，一般被念做：risk five。V，即羅馬數字5。該指令集是RISC系列指令集的第五代產品，誕生于2010年；
● RISC-V是一種基于“精簡指令集（RISC）”原則的開源指令集架構，它不是一款CPU芯片，甚至不是一個完整的指令集，它是指令集規范和標準。
RISC-V最大的特性在于精簡及開源，可以避免專利和授權的問題，為一些像物聯網對成本敏感的領域提供了新的選擇。與上個世紀開始設計的x86和ARM指令集相比，在設計時融入了現代設計理念，使其架構本身也具有一定的優勢：
● 更低成本、更靈活地針對不同應用領域進行處理器的定制和優化；
● 提升編程效率。受益于精簡的架構及模塊化的特性，RISC-V架構的指令數目非常的簡潔。基本的RISC-V指令數目僅有40多條，加上其他的模塊化擴展指令也總共只有幾十條指令。
芯片介紹
HPM6450IVM1是先楫半導體的高性能實時RISC-V微控制器，為工業自動化及邊緣計算應用提供了極大的算力、高效的控制能力及豐富的多媒體功能。以下為HPM6450IVM1芯片功能框圖：
應用案例—工業網關
工業網關作為數據采集及數據轉發的重要設備，它是實現工業互聯的基礎設備。實現工業網關至少應滿足以下三大關鍵指標：
1. 數據采集能力
● 有更多的通信接口、更高的傳輸精度和采集速率。
2. 可靠傳輸能力
● 有較寬的工作溫度范圍及強抗電磁干擾能力；
● 有多種通信方式，支持有線和無線互為備份，支持多中心通信，更加安全可靠。
3. 邊緣計算能力
● 現場采集的實時數據需在網關內部進行本地存儲、處理及分析后上傳到后臺服務器，減少單個傳感器和后臺服務器的計算負擔。

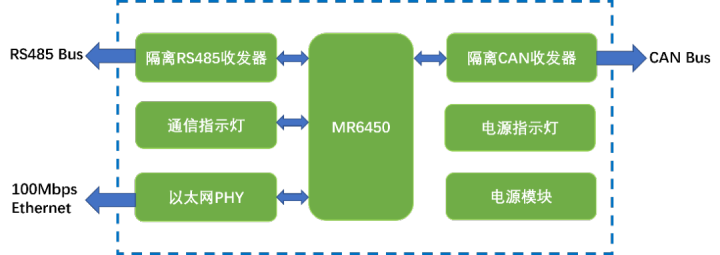

而基于工業網關的應用，MR6450系列核心板能提供很匹配的解決方案。下面是基于MR6450核心板的一款協議轉換網關的系統架構，該方案有一路隔離RS485、一路隔離CANFD及一路標準百兆以太網，具有靈活的配置功能，可輕松實現Modbus協議數據至CANFD數據間的無縫轉換。
采用MR6450核心板的優勢：
1. UART、CAN、ADC、PWM等接口數量較多，其中ADC最高支持16位高精度 ADC 2MSPS，PWM調制精度可達2.5ns；
2. 工作溫度范圍為-40~85℃，且已通過EMC測試。支持千兆以太網及WiFi/Bluetooth通信方式，支持IEEE 1588，時間同步精度可達17ns；
3. 支持雙精度浮點運算及強大的DSP擴展，主頻高達816MHz，創下了高達9220 CoreMark? 和高達4651 DMIPS的MCU性能新記錄。
