引言

隨著人們生活水平的不斷提高,嵌入式蒸烤箱、烤爐、烤箱灶一體機等西式家電逐漸被人們所接受。作為一種通過加熱方式烹飪食物的產品,嵌入式蒸烤箱表面溫升一直是每個生產廠家需要解決的重要問題。針對這一問題,傳統上通常采用增加隔熱棉厚度、提高散熱電機功率、增加隔熱層層數等措施,往往盲目地增加了產品成本,因此為降低產品成本,提升產品核心競爭力,有必要摒棄傳統方法,對嵌入式蒸烤箱表面溫度進行控制,使之符合溫升要求。鑒于此,首先對嵌入式蒸烤箱風道系統進行對標分析,然后對現有風道系統進行優化設計,再利用虛擬仿真手段確認最優方案,最終通過實際測試驗證,確認減少相關零件后嵌入式蒸烤箱的表面溫升也能符合安規《家用和類似用途電器的安全駐立式電灶、灶臺、烤箱及類似用途器具的特殊要求》(GB4706.22一2008)可觸及表面的溫升限值要求,實現了產品降本增效的目的。

1嵌入式蒸烤箱風道優化思路

通過與市場上的競品進行對比評估,首先確認好初步的降本方案,然后通過模擬仿真的手段,在原產品模型的基礎上,以少改?；虮M量不改模為前提,提出新的風道系統設計方案并進行優化,得出最優方案后,再進行實際溫升摸底測試,最終通過實驗室的復測,確認降本優化后方案能夠符合嵌入式蒸烤箱表面溫升的要求,以實現產品降本增效的目的。

2風道優化具體實施方案

2.1側隔熱板取消

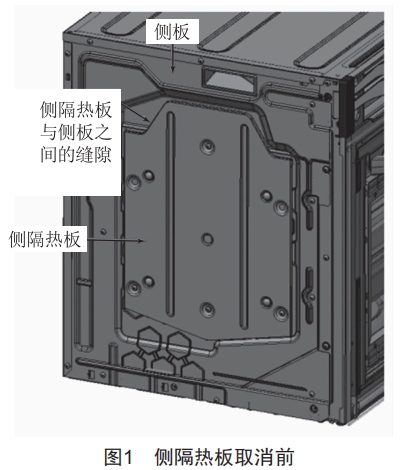

原機體外常溫空氣通過散熱風機抽取,從側隔熱板與側板之間的縫隙進入機體內部,側隔熱板與側板之間的縫隙較小,這樣就對機體外常溫空氣進入機體內部造成了一定的阻滯(圖1)。

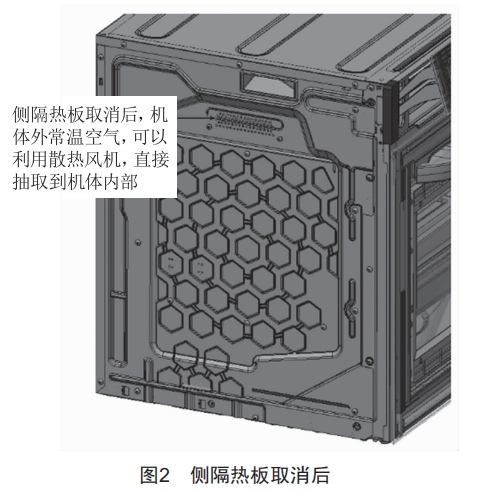

側隔熱板取消后,機體外的常溫空氣利用散熱風機的抽取,可以直接進入機體內部,增大了進風口的面積,提高了散熱的風量:另外,左右共2個側隔熱板在一定程度上提高了產品成本,取消側隔熱板后對產品的外觀并不造成影響(圖2),因此取消側隔熱板在一定程度上可以降低產品成本,提高產品市場競爭力,并改善產品的散熱性能。

2.2第二層玻璃與裝飾框取消

原裝飾框主要用于優化整機的外觀效果,第二層玻璃主要是用于隔熱,防止蒸烤箱內膽腔體內的高溫傳遞到最外層門玻璃(圖3),給用戶帶來安全隱患。根據《家用和類似用途電器的安全駐立式電灶、灶臺、烤箱及類似用途器具的特殊要求》(GB4706.22一2008),最外層門玻璃的表面溫升不能超過60K。

但加了裝飾框與第二層玻璃也帶來了一定的弊端,首先會增加門體的總體重量,縮短門較鏈的使用壽命,而且加了裝飾框與第二層玻璃,會占據門體組件最外層門玻璃與最內層門玻璃之間的空間,阻滯常溫空氣從下往上進入機體內部,使機體內的溫度升高。

取消裝飾框后對整機的外觀并不會造成很大的影響,第二層玻璃的取消可能會導致最外層門玻璃表面溫度升高,但機體外常溫空氣從下往上進入機體更加通暢,也能帶走門體組件內部一定的熱量,取消裝飾框與第二層玻璃可以很大程度上降低產品的成本(圖4)。

2.3風道組件進風口的優化

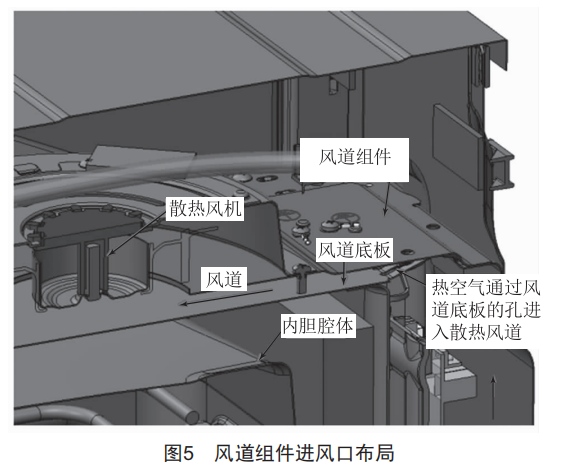

內膽腔體外后部的高溫?zé)崃拷?jīng)風道底板上的孔通過散熱風機抽取(圖5),排到機體外,以減少內膽腔體外后部溫度對電子元器件的損傷。

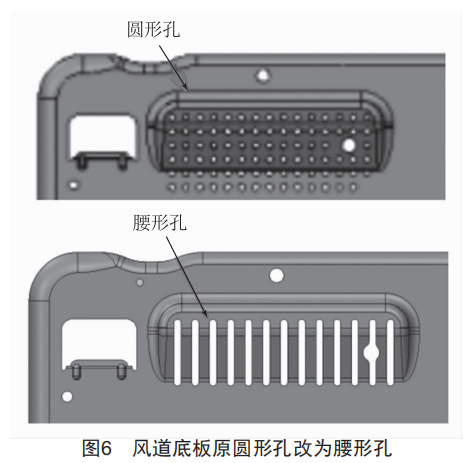

原內膽腔體外后部通過風道底板的圓形孔與風道組件、散熱風機散熱。風道底板的圓形孔面積較小,不利于內膽腔體外后部的高溫散熱,因此將風道底板的圓形孔改為腰形孔,以加大風道底板散熱孔的面積(圖6)。

設計時腰形散熱孔面積不宜過小,也不宜過大。過小還是起不到迅速帶走內膽腔體外后部熱量的效果;過大散熱風機的散熱風量有限,內膽腔體外后部散熱的風量大了,其他地方散熱風量勢必就會減少,從而引起機體內其他位置溫度過高。腰形散熱孔面積到底多少合適,需要進一步仿真分析后才能確定。

3仿真分析

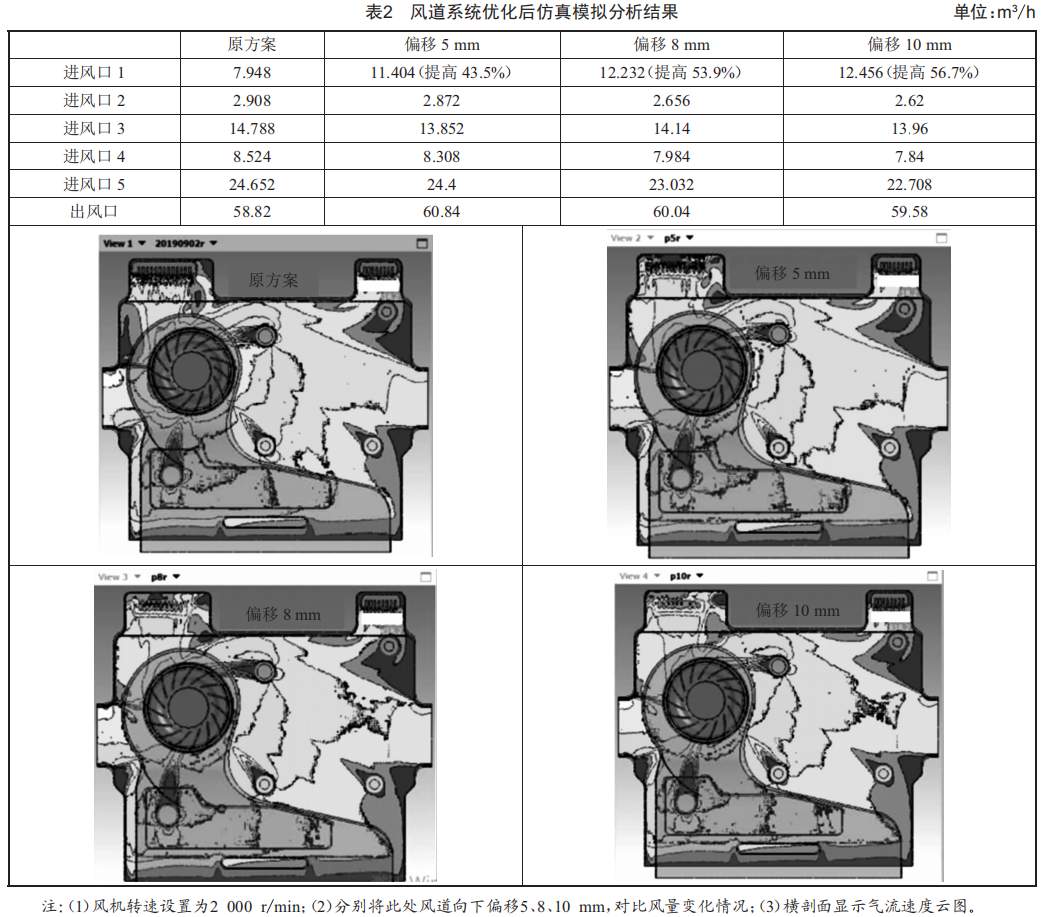

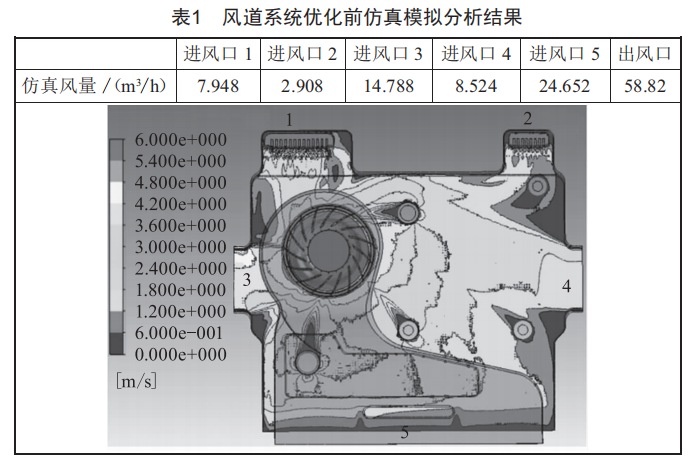

在取消側隔熱板、門組件裝飾框與第二層隔熱玻璃的前提下,將原風道底板圓形通孔連通,改為長條形腰形孔,再將長條形腰形孔向散熱風機的方向分別偏移5、8、10mm,仿真分析各進風口與出風口風量的數據變化,結果如表1、表2所示。

通過仿真分析結果可以得出,將長條形腰形孔向下偏移10mm,進風口1的風量由原來的7.948m3/h提高到12.456m3/h,提高率為56.7%,出風口總風量由原來的58.82m3/h提高到59.58m3/h,提高率為1.3%。因此,取消隔熱板、門組件裝飾框與第二層隔熱玻璃,對風道系統的總進風量與排風量并沒形成多大的影響,甚至進出風情況還稍有改善。

4溫升測試

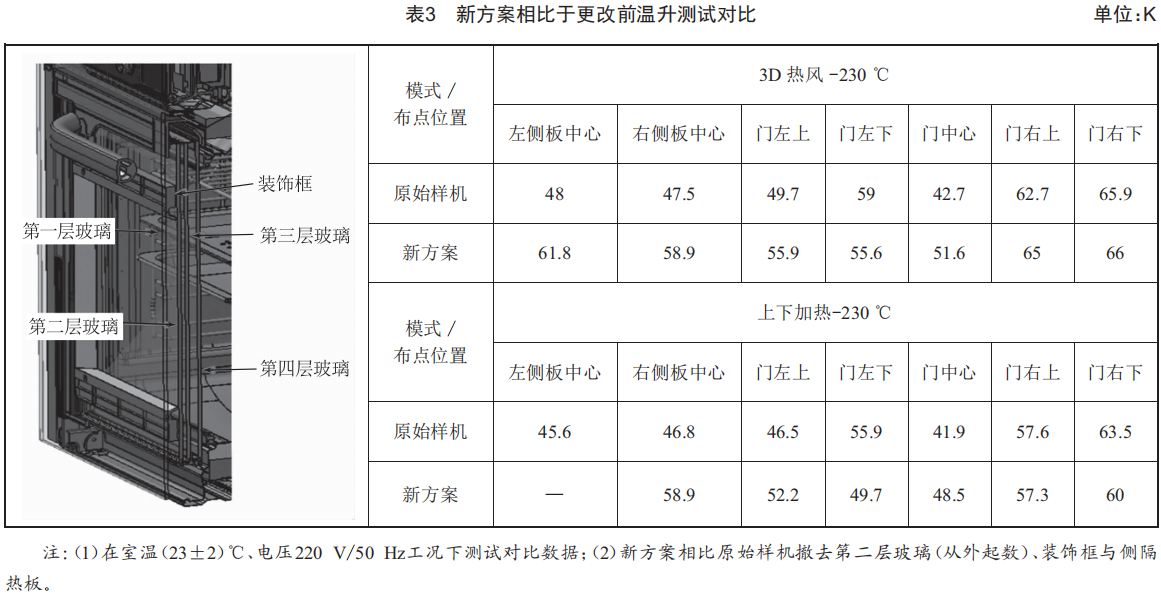

溫升測試按照《家用和類似用途電器的安全第1部分通用要求》(GB4706.1一2005)進行。通過優化原有風道系統,在撤去烤箱門第二層隔熱玻璃(從外起數)、裝飾框、左右兩個側隔熱板的前提下,新方案的溫升比優化前的溫升整體高了1~10℃,但對于GB4706.22一2008標準規定的門外玻璃可觸及表面60K的溫升要求,還有10℃以上的余量,如表3所示,因此優化風道系統后的降本方案,符合《家用和類似用途電器的安全駐立式電灶、灶臺、烤箱及類似用途器具的特殊要求》(GB4706.22一2008)的規定。

5結語

本文通過建模仿真分析以及實驗測試數據表明,降低嵌入式蒸烤箱的表面溫升,不一定需要通過增加隔熱棉厚度、提高貫流風機功率、增加隔熱板層數等方法來實現。通過優化嵌入式蒸烤箱的風道系統,讓機體內的熱空氣利用循環風機快速抽取出去,將室溫的冷空氣順利吸取到機體內部,形成有效的冷熱空氣交替循環,也能夠很好地起到降低嵌入式蒸烤箱表面溫升的作用:而且采用這種方法,在一定程度上能夠降低產品成本,提高產品的核心競爭力。
