歐姆龍視覺系統與ABB工業機器人通信的實現
掃描二維碼
隨時隨地手機看文章
引言
在現代生產過程中常常采用視覺系統進行產品測量和識別,再將結果通過通信傳輸給工業機器人進行作業,在這個過程中通信的設置非常重要。本文對歐姆龍F(tuán)H-L550視覺系統與ABB工業機器人的通信實現過程進行了分析,主要任務是使視覺系統為ABB工業機器人提供數據的檢測結果,工業機器人根據數據結果進行相關作業。本文主要討論了視覺系統通信傳輸實現的整個流程。
1視覺軟件中基于以太網的通信設置
歐姆龍F(tuán)H-L550視覺系統控制器的主要通信方式有以下5種[2],分別是:并行通信、PLCLINK通信、Ethernet通信、EtherCAT通信、無協議通信。這5種通信方式在通信過程中各有特點,在現代設備中,以Ethernet通信(以太網通信)最為常見,故本文以以太網通信方式為例進行分析講解。

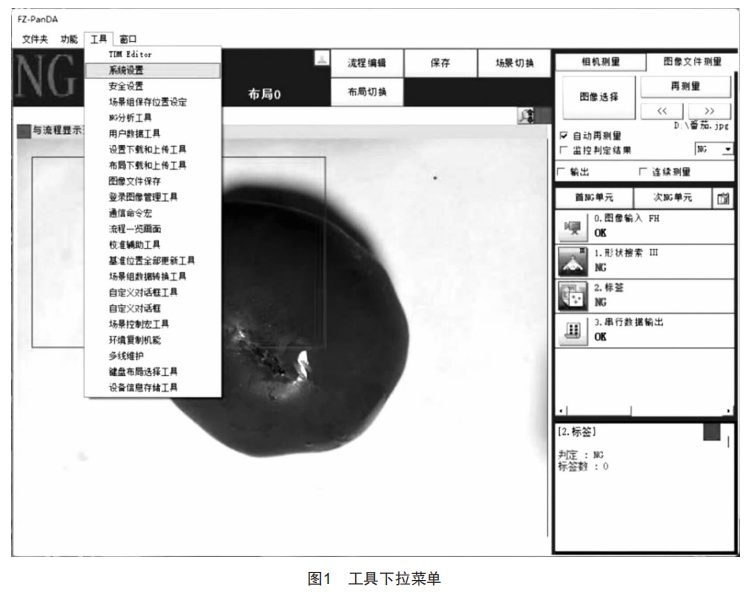

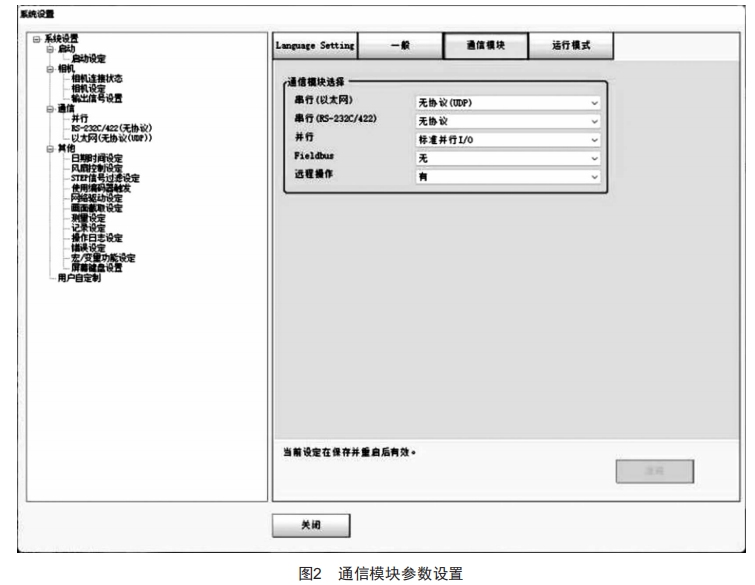

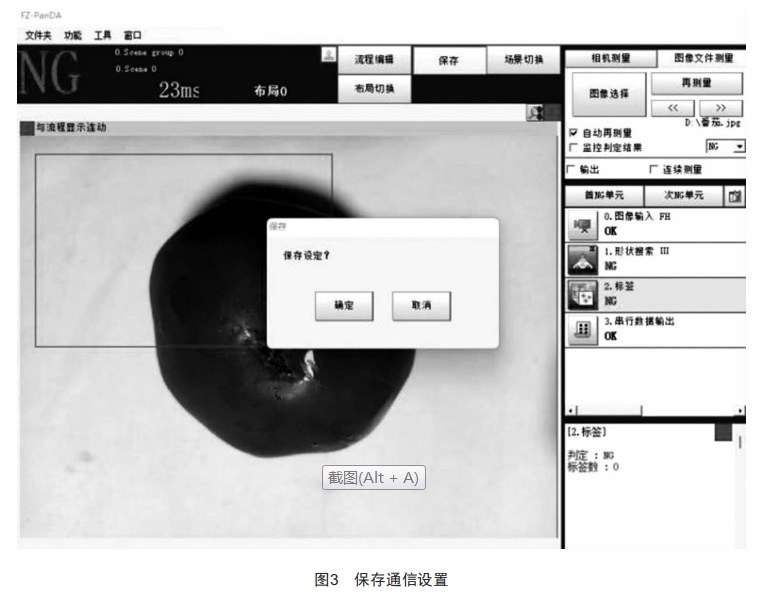

首先在主界面中選擇"工具"選項,選中"系統設置"菜單(圖1),在進入"系統設置"菜單后,單擊"啟動設定"選項,選擇"通信模塊"選項卡(圖2),完成以上設置后返回主界面保存設置(圖3)。最后選擇功能菜單進行系統重啟設置,等待系統完成重啟再進行下一步操作。

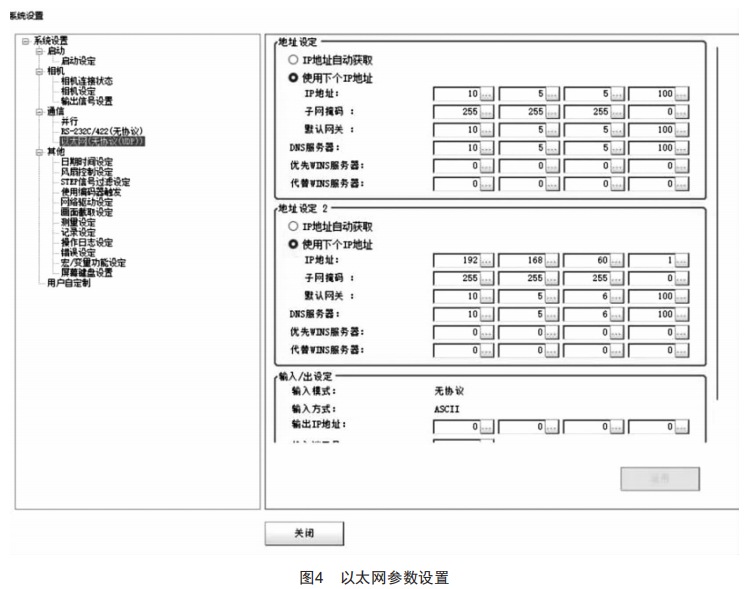

系統重啟完成以后重新點擊"系統設置"菜單,選中"以太網(無協議(UDP))"選項(圖4),在這個選項中會有IP地址以及端口等參數設置。這里需要注意的是兩個IP地址參數,需要填寫"地址設定2"中的參數,需要填入的信息有視覺控制器的IP地址、子網掩碼、默認網關和DNS服務器等。
在菜單最下方"輸入/出設定"的端口號設置中,設置與傳感器控制器進行數據輸入的端口號,注意該端口號應該與主機側相同,最后完成設置以及相應的數據保存工作。
2ABB工業機器人通信設置
首先要對ABB工業機器人配置wAN口IP地址。在示教器中選中控制面板,然后選中配置,接下來在主題中選中communication,點擊IPSeting,設置好IP信息后點擊"更改"保存IP信息。

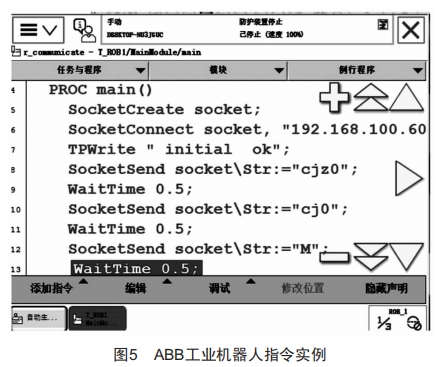

下一步使用SocketCreate機器人指令創建一個使用流型協議TCP/IP的新套接字,并分配到相應變量(圖5)。緊接著使用SocketConnect指令將套接字與遠程計算機進行連接。通信連接完成以后需要發送及接收視覺系統的信息。發送信息采用SocketSend指令向遠程計算機發送數據指令。當經過視覺系統采集信息和判斷后,工業機器人系統將接收來自遠程計算機的數據,接收數據采用SocketReceive指令來完成,該指令在接收數據的同時把數據存儲到相應的字符串變量中。在接收的數據信息中需要提取有用信息,這就需要StrPart尋找指定字符位置指令,從字符串中提取指定位置的數據,并將結果賦值給新的字符串變量。最后,當不使用套接字連接時,使用SocketCloSe來關閉。
3結語
如今,在包裝、搬運等的工作場景中,視覺系統負責采集搬運包裝物品的關鍵信息,該關鍵信息通過以太網等通信協議傳輸給工業機器人,工業機器人接收到相關信息后通過程序控制對相關物品進行對應處理,該系統對提升作業的精準度及效率有很好的幫助。本文中采用歐姆龍視覺系統為ABB工業機器人提供檢測結果,機器人作為主站通過以太網對歐姆龍視覺檢測模塊進行控制和數據采集。根據本文所述進行通信設置后,歐姆龍視覺系統與ABB工業機器人成功建立了通信聯系,并取得了較好的實際應用效果。
