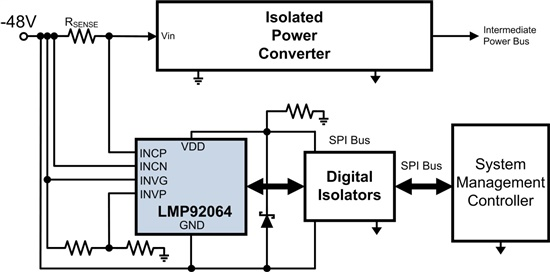

在許多無線基站應用中，隔離電源轉換器的電源是通過 -48 V 電源提供的。通信基站使用-48V電源很大部分有歷史原因，歷史上，通信行業設備一直使用-48V直流供電。-48V也就是正極接地。因為最小的通訊網和通信工程都是用的電話網，電信局供電電壓都是48V的，后期工程和端口通訊設備為了兼容早期設備，降低更換成本，基本都用的-48V的電源。

對于高于48V的電壓可能對人身造成傷害，低于48V，相同功率的負載其線路上的電流過大，要選擇較粗的電源線，投資大，線路壓降損失大。+48V和-48V其電壓相等，但電流流向不一樣，+48V流向0V，V0流向-48V。通信電源使用-48V電壓只是我國和大部分國家所采用的通信電源標準。

電壓和電源電流通常由幾個運算放大器離散監控，然后饋送到雙通道 ADC。它們也可以通過使用將電流感應/電壓測量集成到單個設備中的傳統功率監視器來進行監視。

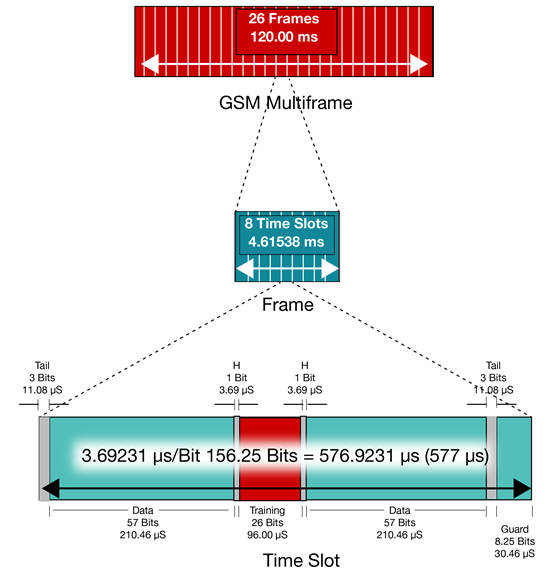

雖然在大多數情況下這是一個令人滿意的解決方案，但是當基站傳輸數據突發并且電壓值下降并且由于負載增加而導致電流消耗增加時，準確性會受到影響。在這些情況下，準確的測量需要在準確的時間點對電壓和電流進行采樣(不會因多路復用電壓和電流值而產生延遲)以及更高帶寬/更快的模數轉換器(ADC) 來捕獲快速變化的信號. 例如，考慮下面的 GSM(全球移動通信系統)復幀，它由 8 個時隙的 26 個幀組成。

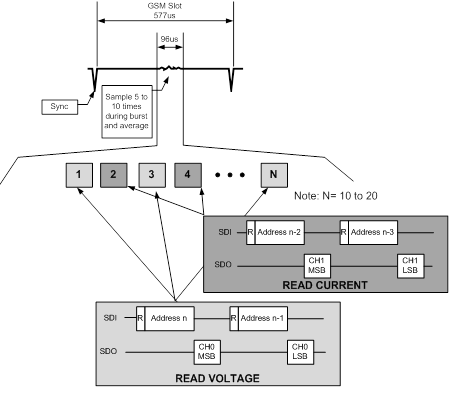

每個時隙包括一個稱為訓練周期的 96 微秒周期，在該周期中傳輸控制良好的數據，因此完成自適應均衡(接收器預先知道值)。自適應均衡克服了快速變化的多徑衰落和傳播效應。通過在這個 96 微秒窗口期間準確測量電壓和電流，操作員可以確定變送器是否正常運行。

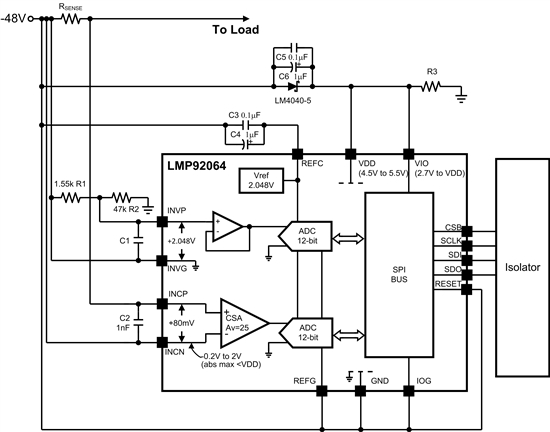

LMP92064非常適合這種應用。該器件包括一個電流檢測放大器，其輸入參考偏移為 ±15uV，增益誤差 < ±0.75%，用于測量分流電阻器上的負載電流，以及一個偏移誤差 <2mV 和增益誤差 < ±0.75% 的緩沖電壓通道測量電源電壓。電流和電壓通道由獨立的 125kSps 12 位 ADC 同時采樣，使設計人員能夠以 12 倍過采樣的 GSM 重復率捕獲實時數據。

LMP92064 通過 4 線 20MHz SPI 接口進行通信，允許用戶利用更高帶寬的 ADC。

總之，有多種方法可以測量電流和電壓，但結合快速轉換速率、同時采樣和快速接口(如 LMP92064)在準確捕獲數據方面非常有效。

LMP92064 是一款具有數字 SPI 接口的精密低側數字電流傳感器和電壓監視器。 該模擬前端 (AFE) 包括一個精密電流感測放大器和一個緩沖電壓通道，分別用于測量分流電阻的負載電流和負載的供電電壓。 該器件通過獨立的 125kSps、12 位 ADC 轉換器對電流和電壓通道進行同步采樣，以在單向感測應用中實現極為精確的功率計算。

LMP92064 為 ADC 提供了 2.048V 內部基準電壓，不僅消除了對外部基準電壓的需求，同時還減少了元件數量并節省了電路板空間。

主機可通過四線 SPI 接口以高達

20MHz 的運行速度與 LMP92064 通信。 憑借這一快速的 SPI 接口，用戶能夠利用較高帶寬 ADC 來捕獲快速變化的信號。 此外，該四線接口還具有專用單向輸入和輸出線，這使得需要隔離的應用能夠輕松連接數字隔離器。

LMP92064 由 4.5V 至 5.5V 的單電源供電運行，并且具有一個獨立的數字電源引腳。 LMP92064 采用 16 引腳 5mm x 4mm WSON 封裝，額定溫度范圍為 -40°C 至 105°C。

LMP92064 的特性

· 2 個 12 位同步采樣模數轉換器 (ADC)

o 轉換速率：125kSps(最小值)

· 12 位電流感測通道

o 輸入引入偏移電壓：±15μV

o 共模電壓范圍：–0.2V 至 2V

o 最大差分輸入電壓：75mV

o 固定增益：25V/V

o 增益誤差：±0.75%(最大值)

o 帶寬 (–3dB)：70kHz

o 直流電源抑制比 (PSRR)：100dB

o 直流共模抑制比 (CMRR)：110dB

· 12 位電壓通道

o 積分非線性 (INL)：±1 最低有效位 (LSB)

o 偏移誤差：±2mV(最大值)

o 增益誤差：±0.75%(最大值)

o 最大輸入電壓：2.048V

o 帶寬：100kHz

· 內部基準電壓

· 串行外設接口 (SPI) 頻率：高達 20MHz

· 溫度范圍：–40°C 至 105°C

· 16 引腳晶圓級小外形無引線 (WSON) 封裝
