引言

高壓電纜附件安裝技術要求較高,且多為隱蔽作業項目,在安裝中受工程設計、電纜附件產品結構等影響較大,因此必須嚴格把控其質量,做好高壓電纜附件的精準安全安裝,在安裝過程中既要合理計劃,又要科學組織協調。要想做好高壓電纜附件安裝,必須明確常見的安裝問題,找到問題破解的路徑以實現電纜附件安裝的科學指導與管控,從而取得良好的安裝效果。

1高壓電纜附件安裝質量控制的意義

隨著城市經濟建設的快速發展,城市用電負荷量大幅增長,電網建設規模不斷擴大,高壓電纜成為城市電力建設的必然選擇,電纜化水平逐年提升,電纜線路長度成倍增長,電纜附件大量應用。據高壓電纜系統故障特征不完全統計分析,除外力破壞外,因附件質量問題而]發的引故不斷發事,故障生比85.5%。這些引故主要是由附件質量不合格、附件安裝環境過差、施工人員技術水平低等原因]起的。高壓電纜線路的健康度和可靠性,影響著電網的安全穩定運行,因此抓好高壓電纜附件安裝質量至關重要。長期以來,對于高壓電纜附件安裝,無論是安裝人員的技能資格、環境控制、工藝流程還是產品質量,每一個環節的要求都十分嚴格,但目前控制措施仍參差不齊,不夠全面,未統一規范全過程有效控制。如其隱蔽作業風險隱患大,電纜附件安裝完畢后以及運行期間發事電纜本體質量變化不易察覺等導致缺陷逐漸升級,往往只有在發事故障后才暴露出質量問題。

此外,附件安裝過程資料不齊全、不準確也是一大常見問題。很多施工人員沒有記錄現場制作過程、保存關鍵點施工細節數據及圖片視頻的習慣,甚至附件安裝記錄表內容與實際現場不一致,導致今后查詢制作過程的數據狀態極為困難,影響后期電纜附件設備的運維質量。因此,必須通過專題研究明確高壓電纜附件安裝的主要問題,指導做好質量控制工作。

2高壓電纜附件安裝的常見問題

2.1附件安裝技術問題

高壓電纜附件結構比較復雜,安裝過程中其操作難度和成本投入都略高于電纜本體,涉及的安裝技術也較多,如導體連接技術、絕緣技術、密封技術。高壓電纜中間頭和終端頭的安裝是高壓電纜附件安裝中的重點和難點,必須做好電力電纜絕緣屏蔽斷口處的電應力控制,要確保導體對地之間有完整的外部漏電絕緣保護。若技術人員技術應用不靈活、不規范,很容易出現電纜附件安裝引故。

2.2操作人員能力問題

高壓電纜附件安裝是對安裝人員專業技能極大的考驗,安裝人員的技能水平、工作素質會直接影響安裝質量。安裝人員專業知識儲備不足,缺乏有效的安裝經驗,或安裝中缺乏責任心,疏忽大意,忽略安裝細節,都有可能影響高壓電纜附件安裝質量。

2.3前期準備工作不足

高壓電纜附件安裝必須充分考慮前期準備工作,以確保實際安裝中分工有序、工期合理、現場優化部署、各要素科學統籌。準備工作涉及的項目較多,如對工器具、零件、材料的檢查和安全保障措施的落實,以及建設人員的崗前培訓,這些都影響著高壓電纜附件安裝質量。因此,必須重視準備工作,做好合理的計劃安排。

3高壓電纜附件安裝質量控制的有效舉措

3.1認真做好準備工作

3.1.1保證電纜附件質量

加強電纜附件的質量把控,要求電纜附件廠家保證產品在公司采購框架標準內,并開展出廠試驗鑒證,進行產品抽檢,確保質量合格。電纜附件產品質量是保證其安裝質量的前提,必須嚴防劣質產品進入安裝現場。電纜附件到貨,運維單位要按開箱檢查驗收要求認真開展開箱檢查,抓早抓前,核對裝箱清單,及時檢查附件的產品質量、外觀、型號、尺寸、數量等是否滿足工程需要,將提供問題產品的廠家記錄在案,逐漸形成數據庫,加入合作黑名單。

3.1.2加強人員技能培訓

目前,高壓電纜附件安裝人員魚龍混雜,有廠家技術人員、廠家委托的社會零散人員、轉接承包工程的施工隊伍等,而他們的技能水平對電纜附件安裝質量有著關鍵性影響。應對電纜附件安裝人員進行資質審查,且面向他們開展實戰技能模擬考核,通過觀察他們對制作過程的熟練度、對細節的關注處理能力以及附件安裝制作過程的規范完整度等,確保其技能合格。要組織技能合格的人員進行安裝工藝標準的系統學習。安裝電纜終端頭和中間接頭前,應組織安裝人員進行技術交底及學習并熟悉安裝工藝資料,了解工藝步驟的基本程序,對附件安裝的關鍵尺寸進行計算和標注。

3.1.3加強安裝環境考察

高壓電纜附件安裝環境錯綜復雜,環境搭建時間長、不規范,人員缺乏環境控制意識,對安裝環境的溫度、濕度、潔凈度等缺少有效的控制措施,安裝現場環境條件極差,如圖1所示。

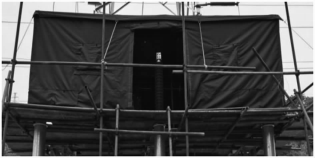

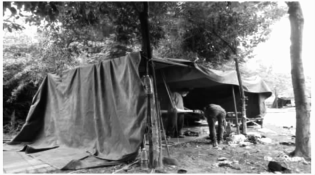

圖1 電纜附件安裝現場環境情況

實際上,電纜附件安裝對環境有嚴格的要求:現場溫度應控制在10~30C,如果溫度過低,會使得電纜彎曲半徑過大,容易對外護套造成損傷;濕度不應大于80%,如濕度過大,就會造成電纜附件表面出現氣體,進而威脅電纜附件安全:現場應無明顯的粉塵,如果粉塵過多,電纜附件中就會散落雜質,給電纜運行帶來非常大的安全隱患。面對環境方面的要求,研發制作搭建方便、快捷的電纜附件安裝作業工作棚,為電纜附件安裝提供獨立清潔的空間至關重要。如圖2所示,研發全套環境控制自動調節裝置,實現對環境溫度、濕度、潔凈度的控制,具體控制范圍如下:溫度18~28C,濕度≤60%,潔凈度要求顆粒直徑大于1.0um的塵埃顆?！?000個/m3。該自動調節裝置滿足附件安裝環境要求,為電纜附件安裝質量提供了保障。

圖2 電纜附件安裝環境控制棚

3.1.4做好電纜本體檢查

檢查電纜外表有無破損變形,電纜絕緣是否良好,特別是電纜線芯是否進水。如果線芯進水,表明電纜存在重大缺陷,必須馬上進行除潮或鋸斷處理:如果外表變形,表明電纜內部結構或絕緣存在缺陷,必須解決后才能進行安裝。

3.2做好安裝中的優化部署

3.2.1制定業務指導書

可通過編寫制定相關電纜附件安裝業務指導書,以規章制度明確和規范現場作業流程、作業標準,形成對應的節點管控?cái)?shù)據報告。有制度就需要?jiǎng)傂詧?zhí)行、監督執行?，F(xiàn)階段電纜附件安裝制作過程不規范,很大原因就是監督力度不夠,安裝技術人員貪圖方便快捷,時常省略一些重要工序或不注意環境清潔,給電纜附件安裝帶來了極大的安全隱患。

因此,在提高附件安裝人員責任意識的同時也要加強制作過程的監督,需對附件制作過程中電纜預處理、電纜絕緣處理以及電纜附件組件等幾個部分的安裝重點進行有效管控,設置專人監控,項目監理人員、設備運維人員、安裝人員及技術指導人員等應對關鍵工序進行全安裝過程檢查并記錄數據,確保電纜開線過程規范,不損傷電纜,加溫校直冷卻的溫度時長滿足要求,外半導電層處理和打磨絕緣體規范、工具材料使用正確、尺寸正確、絕緣屏蔽末端的過渡斜面無凹坑或臺階、過渡斜面光滑平整、附件過盈量合適,接線管壓接尺寸正確、壓緊無凹凸不平及毛刺,預制件(應力錐)組裝規范有序、尺寸正確、清潔干凈,帶材繞包正確及足量,屏蔽保護密封處理規范,從而提高附件安裝質量。

3.2.2發揮系統監控作用

當前電纜附件安裝管控均采用人力手段,效率低下,質量不高,現場監督時常流于形式,未能發現安裝人員在安裝過程中偷減工序、未使用專用工具、野蠻施工、關鍵尺寸數據超過工藝標準要求等問題,短期內電纜附件設備雖然能夠正常投入運行,卻給今后的運維帶來了不必要的安全隱患。為提高現場附件安裝的監督力度,加強對安裝原始數據的保存記錄,可運用科技手段實現系統記錄和現場監控,既能提高附件安裝質量,又能為生產減負。例如,在附件安裝現場應用移動式視頻在線監控裝置,實現后臺電腦360o無死角監控,抓拍關鍵工序?qū)崟r(shí)狀況,掌握并保存現場尺寸數據和關鍵工序細節處理情況,后臺可保留附件安裝的全過程視頻及圖片。本視頻監控裝置還可監督施工人員行為,自動捕捉違章動作并發出警報提醒,敦促安裝人員規范作業,確保每一步驟都高質量開展。

3.2.3數據認真填寫歸檔

目前,附件安裝現場安裝記錄不規范。人員對現場數據記錄不及時、不全面、不準確,經常后期統一按照標準要求虛假填寫,對現場運維并無實際參考意義,甚至?xí)`導運維人員缺陷判斷的方向。電纜附件安裝質量控制系統可實現安裝數據系統填寫歸檔。系統新建工程項目,導入附件安裝工藝流程節點,在作業平板電腦上進行附件安裝過程中關鍵工序的數據實時填寫、圖片上傳,實現對每一步工序?qū)崟r(shí)數據的記錄及上傳,形成附件安裝作業報告,解決了紙質記錄不全、不準確的問題。系統實時記錄上傳,可提高安裝人員及系統錄入人員的責任意識,每個步驟都有作業留底,從而保證了電纜附件制作的精益求精。同時,齊全的原始數據,對今后電纜運維數據分析也能起到一定的輔助作用。

4結語

隨著城市經濟建設的快速發展,高壓電纜的使用量正逐年增加,但由于外力破壞和施工質量問題,電纜故障頻繁發生。高壓電纜附件技術在我國已經逐漸成熟,為確保電纜的正常穩定運行,要對附件的安裝質量進行有效控制。只有明確電纜附件安裝過程中關鍵點的質量控制及方法,才能真正提升我國高壓電纜附件的安裝質量,助力電力事業的發展。
