引言

電力變壓器是電能輸送環節的核心部件,其安全穩定運行對整個地區電力系統的靜態穩定與動態穩定有著極其重要的影響。隨著國民經濟的飛速發展,我國對基礎電力設施的投資也在逐年增加,電力變壓器的投運與切除成為變電運維倒閘操作工作的重要組成部分,因此認真學習變壓器勵磁涌流的影響及其對策不僅僅是提升自身技能水平的關鍵,還是保障電網安全運行的重要一環,對實際的生產運行有著積極意義。而現有的學術研究與工程技術實踐大多數集中于常規電力變壓器涌流的識別與抑制,少有文獻針對含DFIG并網的送出變壓器涌流影響差動保護等方面進行研究,故本文針對這種應用場景,結合實際的生產運行案例進行了分析,并提出了保護改進措施與建議。

1變壓器勵磁涌流研究背景

變壓器的勵磁支路上會存在2%~5%額定電流值的勵磁電流,這也是主變差動保護中不平衡電流產生的原因之一,在正常運行時或外部故障的情況下,勵磁電流均維持在一個很小的電流值,不會使主變的差動保護動作。但是當變壓器空載投入或外部故障切除后,則可能出現幅值大(額定電流的8倍左右)、衰減慢的勵磁涌流,其磁通o的數學表達式如下:

式中:Lm為勵磁電感:Um為峰值:a為合閘時的電壓相角:N+為原邊繞組線圈匝數:R+為原邊等效電阻:or為合閘初始狀態下的剩磁通。

勵磁電流幅值很大,極易引起主變的差動保護產生很大的差流進而發生誤動作,導致主變跳閘。因此,在勵磁涌流的影響下必須采取有效的措施閉鎖差動保護。如何防止勵磁涌流引起主變差動保護誤動以及區分勵磁涌流與內部故障電流是當前不可回避的難題。

常規電力變壓器勵磁涌流識別技術主要分為三類:第一類是基于電流量的勵磁涌流識別,例如二次諧波制動法:第二類是基于電壓量的勵磁涌流識別,如諧波電壓制動法:第三類是綜合電流與電壓的綜合法,例如磁通特性識別法。而在實際生產應用中,大多數采用第一類識別方法—二次諧波制動法,通過檢測三相差流中的二次諧波含量占比是否達到閾值來判別是勵磁涌流還是故障電流,進而實現及時閉鎖差動保護的目的,配合三相或門制動方案,任意一相二次諧波含量占比達到閾值時閉鎖差動保護,反之,開放。

2含DFlG并網的送出變壓器故障特性與保護改進方案

由于國家對新能源產業的大力支持,中大型整縣光伏電站以及沿海風電上網已成為地區就地消納電力的常態,依托供電企業自身的運維優勢,未來向客戶提供新能源電站運維也是供電企業的發展重點。其中,雙饋感應發電機的廣泛應用,使得地區電網的繼電保護不得不重新考慮其特有的故障特性,尤其是故障發生期間低電壓穿越的要求,使得傳統的二次諧波制動不能滿足主變差動保護的要求。

2.1送出變壓器故障特性分析

雙饋感應風力發電機正常并網運行時,定子三相繞組輸出電流直接接入地區電網,轉子繞組則由AC-DC-AC變流器采用脈寬調制PWM控制方式提供可控幅值、相位及頻率的勵磁電流。采用內環控制有功、外環控制并網母線電壓的方式,實現對雙饋感應發電機組的解耦,再經過PI環節實現閉環運算,得到控制有功功率與無功功率的指令值,調制信號后反饋至雙饋感應發電機的勵磁系統,進一步控制DFIG的勵磁電流。在機組內部故障的情況下,網側電壓跌落較大到達定值時,轉子Crowbar保護電路的投入使得風力雙饋感應發電機不脫網運行,并優先向電網輸送無功電流支持網側電壓,定子短路電流的二次諧波含量因?yàn)閯?lì)磁電流變成衰減的直流分量而大幅度上升,未投入轉子Crowbar保護電路時的送出變壓器故障電流時域特性與常規變壓器故障電流保持一致,但投入轉子Crowbar保護電路時,送出變壓器故障電流時域特性因轉子(l+s)fs電流分量使得故障電流不僅含有旋轉量、衰減的直流分量,還包括轉子轉速反向旋轉暫態分量,兩種情況下的故障電流時域波形如圖1所示,故障電流Is的數學表達式:

式中:il、i2、i2分別為旋轉量幅值、短路時刻衰減的直流分量初始值、短路時刻轉子轉速反向旋轉暫態分量幅值:os為轉子角速度:or為電網同步角速度:Ts為定子直流衰減時間常數:Tc為投入轉子Crowbar保護電路延時:Tr為轉子轉速反向旋轉暫態分量衰減時間常數。

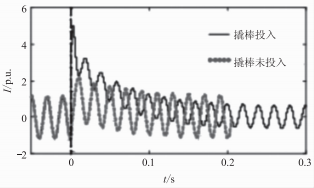

圖1Crowbar未投入和投入時故障電流時域波形

對上述低電壓穿越過程中兩種情況下的故障電流進行快速傅里葉變換分析,由圖2的結果不難發現,未投入轉子Crowbar保護電路時的送出變壓器故障電流頻域特性與常規變壓器故障電流保持一致,其二次諧波含量占比為l.69%,此時不閉鎖差動保護,差動保護可準確動作。投入轉子Crowbar保護電路時的送出變壓器故障電流頻域中將含有大量的二次諧波,其占比可高達40.5%,遠遠超過閾值設定值15%,此時在故障的情況下持續閉鎖主變差動保護,直到二次諧波隨時間衰減到15%以下主變差動才能正確動作,并且衰減時間在變壓器內部故障下二次諧波制動比率差動保護超過2~4個周波,此時主變差動保護延時動作,一旦故障未及時切除,保護延伸至本級線路縱聯差動保護,將擴大停電面積。

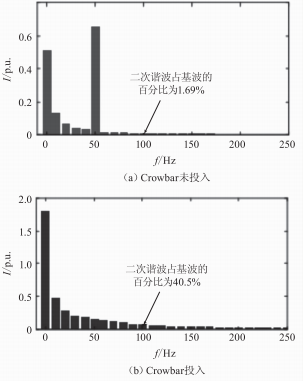

圖2Crowbar未投入和投入時故障電流FFT分析

2.2送出變壓器差動保護改進方案

上述分析表明,原有的二次諧波制動方案并不能在含DFIG并網的送出變壓器內部故障時開放主變差動保護,因此需要提出一種新的保護判據來解決變壓器內部故障時諧波含量過高的問題。利用變壓器勵磁涌流(對稱性或非對稱性涌流)出現明顯的間斷特征(一般為間斷角大于65o或者半周波寬小于l40o),內部故障時故障電流為連續的衰減波,沒有間斷這一特征,即間斷角原理識別勵磁涌流。但傳統的間斷角原理判據并不具有抗電流互感器飽和與數據采集小部分缺失的能力,因此本文提出符號序列比例制動法,將涌流與故障電流進行符號化處理,再利用符號序列中特定符號模式出現的比例構成判據來辨識勵磁涌流和故障差流。根據式(3)符號序列的定義,相鄰兩個采樣點的差流采樣值呈現下降趨勢記作0,基本保持不變記作l,呈現上升趨勢記作2。

式中:X(m)為符號序列:I(k)為數據窗第k個采樣值:C為符號序列的閾值因子,一般取0.003。

在勵磁涌流中,由于間斷角的存在,勵磁涌流會出現0、1、2三種特征,總共包含00、01、02、10、11、12、20、21、22九種符號序列,而故障電流只存在02特征。

通過上述方法對數據進行符號序列化后,保留其中00、11、22三種模式進行計算,并引入電壓閉鎖功能作為輔助判據,因送出變壓器區內故障時一般伴隨電壓降低、電流升高,而勵磁涌流時電壓反而有所升高,11模式出現的比例r11的計算公式如下:

式中:N00、N11、N22分別為模式00、11、22出現的事件數:r11·set為符號序列門檻值,一般取0.2:Uf為故障時刻主變高壓側并網點電壓:Uset為電壓?jiǎn)?dòng)閾值,一般取低電壓穿越無功補償時電壓跌落值0.9U1,U1為變壓器原邊電壓。

當公式(4)滿足時,則判斷為勵磁涌流閉鎖主變差動保護,否則判定為區內故障,并開放差動保護使其動作。

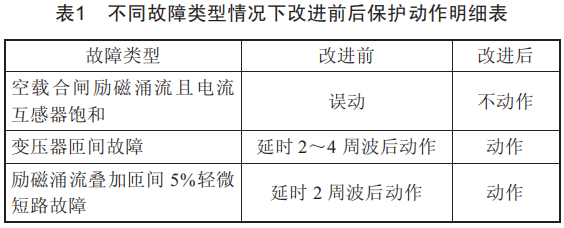

本文利用PsCAD/EMTDC平臺模擬空載合閘勵磁涌流(模擬1)、變壓器匝間故障(模擬2)、勵磁涌流疊加匝間5%輕微短路故障(模擬3)三種不同類型的故障或涌流情景,在不考慮主變差動延時元件閉鎖的前提下,分別對比改進前后保護是否正確啟動,仿真結果如表1所示,結果表明所提保護方案能有效解決傳統二次諧波制動法不適用于含DFIG并網的送出變壓器故障時差動保護延時動作的問題。

3結語

對于含DFIG并網的送出變壓器發生內部故障時,因轉子Crowbar保護電路的投入,二次諧波制動法會閉鎖主變差動保護。鑒于此,本文提出了基于間斷角識別原理的符號序列比例制動法,具有抗電流互感器飽和與數據采集小部分缺失的能力,并引入母線電壓作為輔助判據。算例表明,改進后的保護方案能有效識別變壓器涌流和內部故障電流,在各種運行工況下均能可靠動作。
