有空多出去走走，與其他電子行業同行聊聊能有不少收貨，今天先記錄收貨之一，關鍵詞——“TC8”。

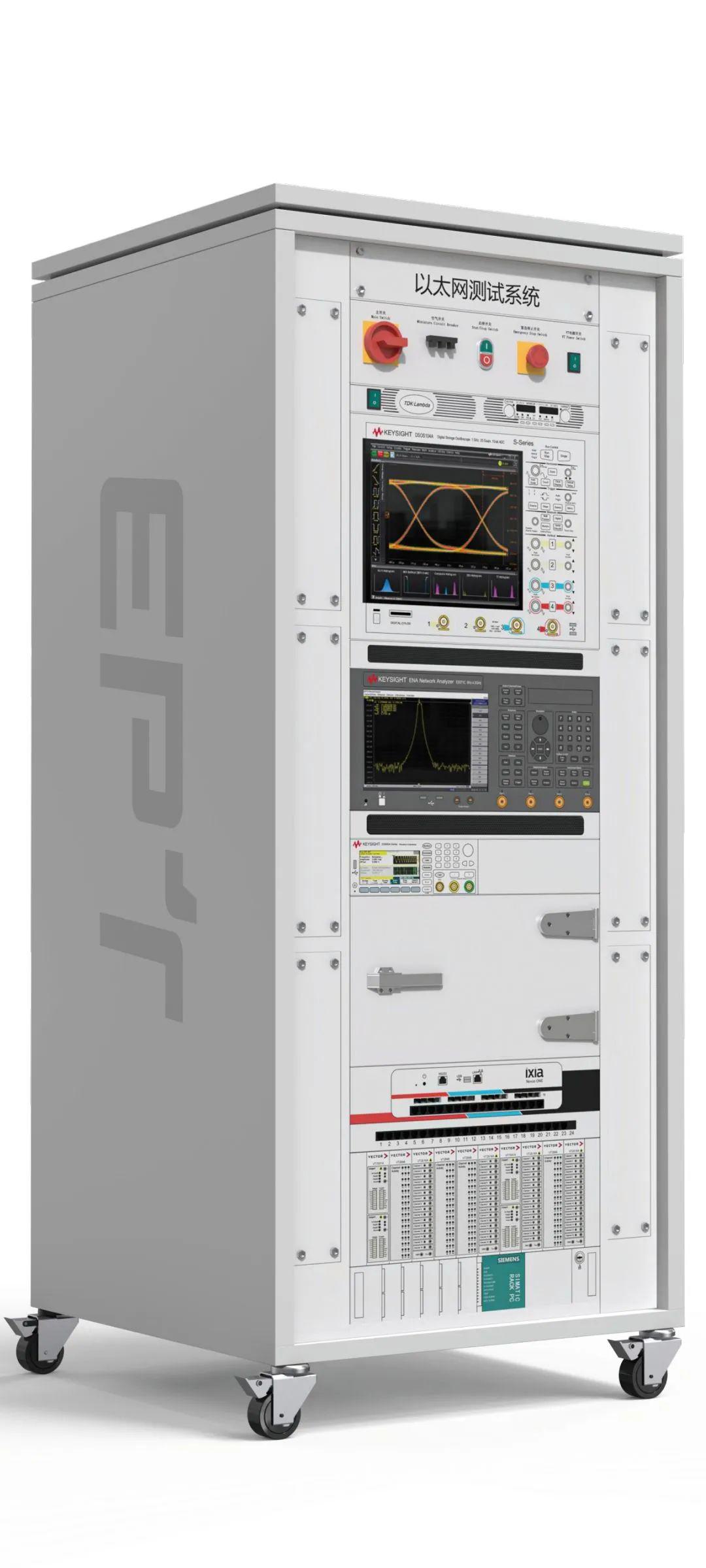

周末與一家車載企業交流，交流前幾天我做了功課，去他家官網看看有什么產品，其他產品與我目前所充實行業有些距離，不是太容易看得懂，不過他的兩個19寸機柜產品“以太網測試系統”、“CAN網絡測試系統”我倒是可以一眼看出他的設計目的。

從上到下分別是：

• TDK-Lambda公司的電源模塊，還包括功耗顯示、降溫風扇；

• 是德科技的示波器，用于測試信號的完整性；

• 是德科技的頻譜儀，用于測試信號空間輻射頻率范圍和強度；

• 是德科技的函數信號發生器，用于給以太網人為添加噪聲，測試以太網的抗干擾能力；

• ixia屬于車載測試服務商，我對它不了解；

• Vector informatik是整個機箱的核心設備，專門提供車載協議測試服務的廠家，它應該屬于整個機框的核心業務；

• 最下一層的西門子板卡不知道什么干啥用；

根據幾家測試設備廠家面板，他們之間的光影角度不一致，推斷圖片既不是3D渲染圖，也不是實際景物拍攝圖。

談話

我：“‘以太網測試系統’整個機框里哪部分是你們做的？我從上面看到‘是德科技’的產品。你們是賺取渠道費，還是二次開發服務費？”

伍總監：“你認識‘是德科技’呀，它是我們的產品供應商。機框內部我們也有開發，看不到而已?！?/span>

我：“好吧，姑且就假設你們拿到是德科技的API，用Matlab的交互格式讀取采集數據生成報表?！?/span>

我當然認識是德科技產品，想擁有一臺他家的示波器，呵呵，我一個嵌入式軟件工程師要示波器，想內卷誰呢？

我：“什么客戶會購買‘以太網測試系統’？”

我站在一個嵌入式工程師的角度來看，整套系統實現起來似乎難度不大，如果我是車企員工可能會自己設計一套同功能的系統。

伍總監：“車企業?！?/span>

我：“他們?yōu)槭裁匆I?！?/span>

隨即我把電商能買到的以太網分析儀給他看，它也是測試以太網的。

我：“如果換做是我，我會去電商購買幾萬元的儀表?！?/span>

我也知道儀表只能完成部分測試覆蓋率，剩下的測試用例我得用示波器、函數信號發生器協助，想看看對方怎么回答。

伍總監：“你不能把汽車廠的員工與你畫等號，汽車廠本質上是個組裝廠，他們哪懂測試細節呢。電商買的設備只能測試部分功能，是德科技有個設備好像叫示波器來著，是德科技本身并不具備測試以太網的功能，我們是拿多家設備整合。一時半會和你解釋不清楚，建議你去看看TC8車載以太網測試標準?！?/span>

旁邊的蒙技術經理補充：“你要考慮測試覆蓋率，TC8有很多case，可以測試到每個協議層?！?/span>

我：“好吧下一個問題，‘以太網測試系統’銷量怎么樣。”

我本人是做嵌入式儀表的，儀表這一行挺尷尬，產品做得好自然占領是從，儀表迭代速度滿，待市場飽和后自己也沒飯吃，沒有哪個廠家敢說自己幾萬元的儀表用2-3年就壞了，保底10年。

伍總監：“它可以給我們帶來年利潤xx萬。”

我：“單臺大概什么范圍？”

伍總監：“單價yy萬?！?/span>

我：“ ‘以太網測試系統’是賣服務？還是賣硬件？ 服務指的是授權車企使用一年，第二年鎖定部分功能?！?/span>

旁邊的蒙技術經理：“硬件，一次性賣斷。車廠不具備開發能力，產品用得舒服第二年還會向我們定制新設備?！?/span>

TC8

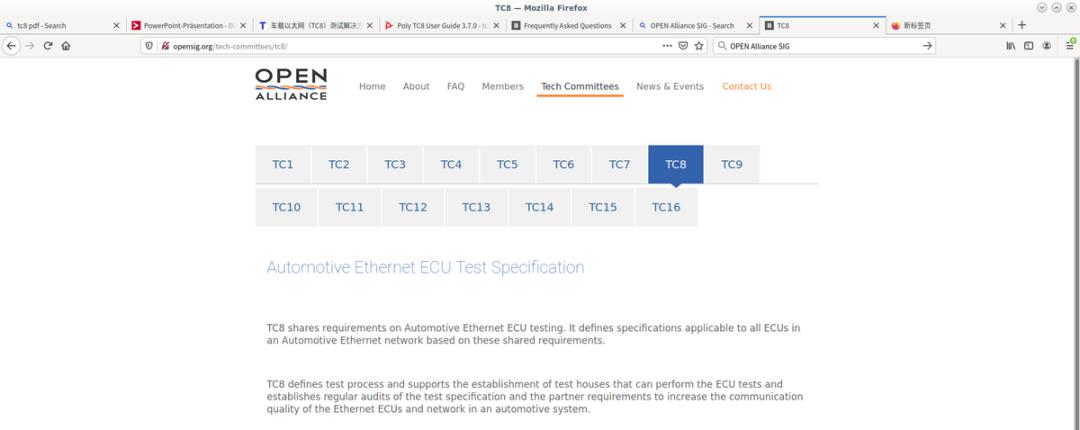

從上面的對話引出名詞 "TC8”，回來搜索他的標準，全名是（開放行業聯盟），是汽車以太網測試規范。伍總監對我所說的TC8知識規范的第8個測試角度，總共有16個測試角度。

• TC1 Interoperability & Compliance Tests for 100BASE-T1 PHYs

• TC2 100BASE-T1 Ethernet Channel & Components

• TC3 1000BASE-T1 CMC Requirements

• TC4 Tools

• TC5 Gap Identification

• TC6 Common Media Independent Interface Definitions for Automotive Purposes

• TC7 Gigabit Ethernet over Optical Fiber

• TC8 Automotive Ethernet ECU Test Specification

• TC9 Automotive Ethernet Channel & Components

• TC10 Automotive Ethernet Sleep/Wake-Up

• TC11 Ethernet switch requirements and qualification

• TC12 Test specifications for the compliance testing of IEEE 1000BASE-T1 (IEEE802.3bp, Cause 97) Physical Interface (PHY) devices

• TC13 - New Test House Qualification Requirements

• TC14 - Interoperability & Compliance Tests for 10BASE-T1S PHYs

• TC15 Committee is Multi Gig Interoperability and Compliance Tests.

• TC16 - EEE Interoperability and Compliance

TC的全程是居然Tech Committees，測試委員會？為什么不是Test Case？

該頁面居然沒有任何PDF下載鏈接，用搜索引擎，以site:opensig.org為約束條件去找16份PDF手冊。

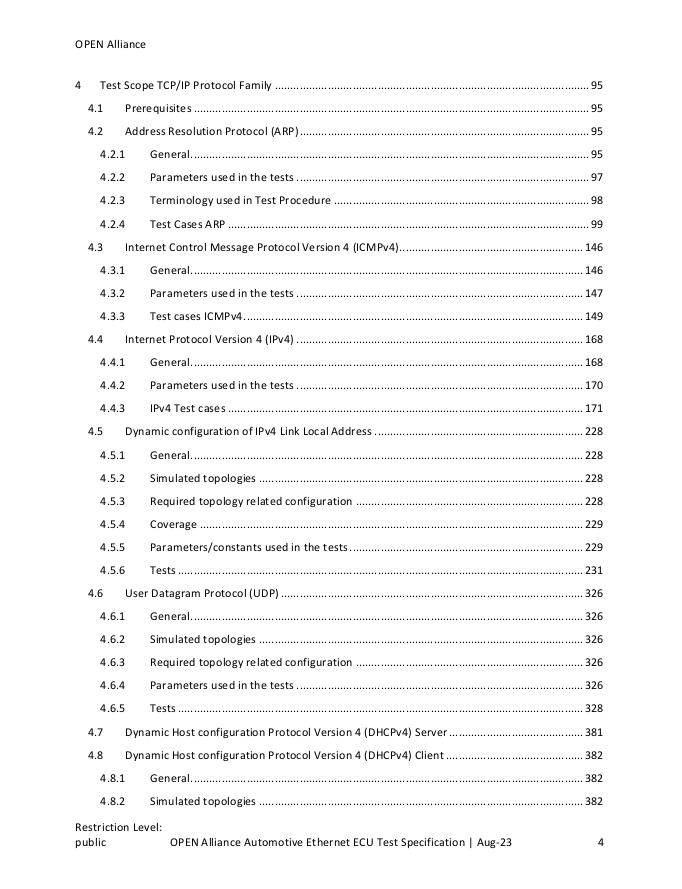

TC8主要是ECU Test（electronic control unit），從目錄上看，它與蒙技術經理所說的一致，測試協議棧的各層。TC8規范包括車載以太網ECU從物理層到應用層的各層互操作性以及常規基礎功能服務，目的在于提高不同ECU之間的兼容性。

電子行業里以太網自認為是比較熟悉的了，能寫socket app、能分析數據包分析數據流、能改網卡驅動、懂得用示波器抓取網卡異常信號。不過真沒寫過測試用例子去測試各應用層和協議。因為我們用的是公共協議棧，各層次都已經有人幫我們測試完了，只需要自己測試應用層即可。

而汽車行業可能需要自己開發協議棧，自然有必要去測試各基本協議的完整性。

每個測試用有他的測試工單：

• Synopsis：描述測試用例；

• Prerequisites：測試先決條件，他和下面的Test setup有所不同，先決條件；

• Test setup：測試準備工作，一般是拓撲連接方式；

• Test Input Parameters：測試參數，絕大多數測試用例都有參數可以配置；

• Test procedure：完成測試用例的流程；

• Pass Criteria：什么條件下判定測試通過；

• Test Iterations：迭代測試，測試幾次連續通過才能算合格；

• Notes：本測試需要參考什么RFC標準；

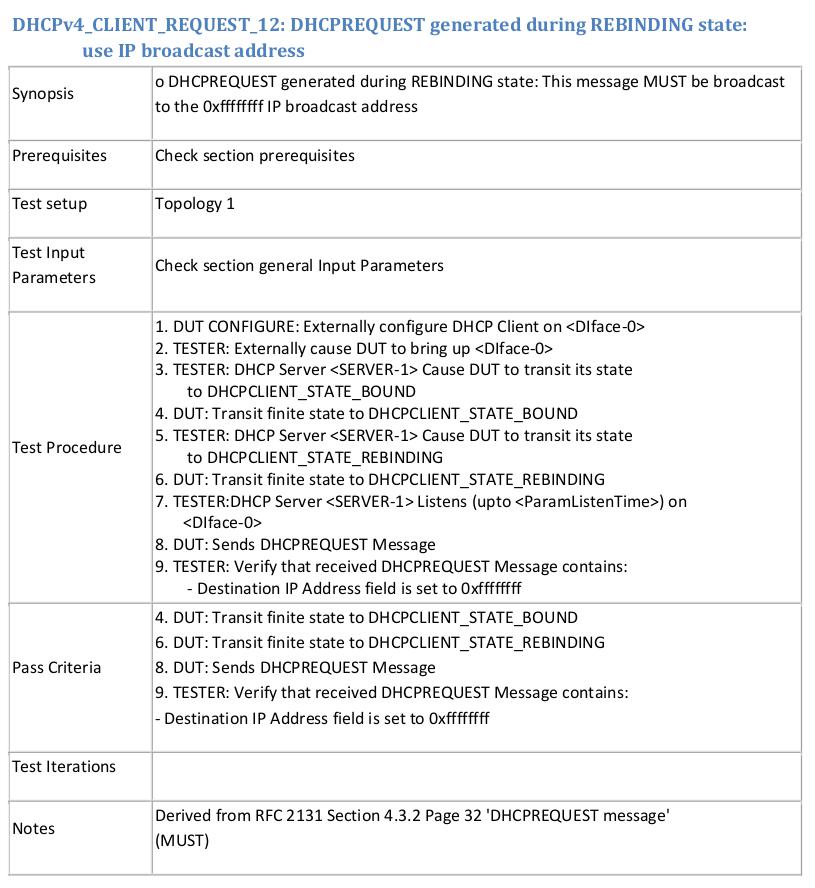

以一個測試用例舉例：“在重新綁定狀態期間產生DHCP請求，IP使用廣播地址”，要完成這個Test Case得做什么呢？

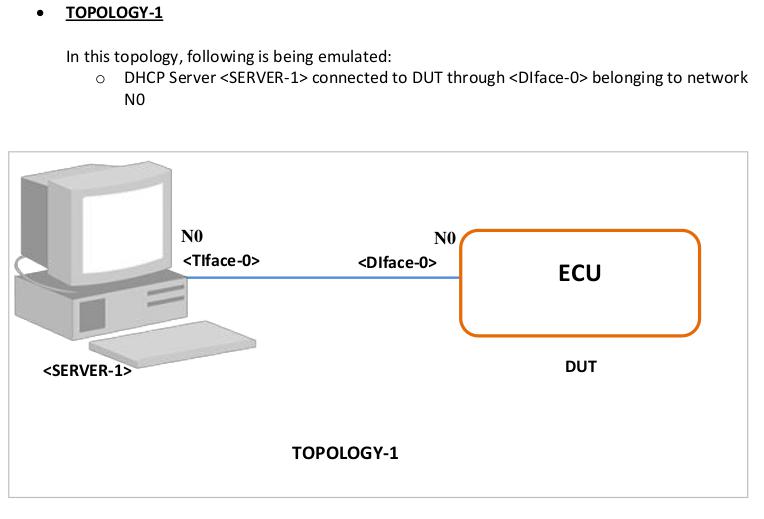

拓撲連接參考topology-1，計算機和被測試的ECU直接連接，注意符號 “N0”表示網絡零，而不是NO。，表示他們兩個處于同一個網絡域中。

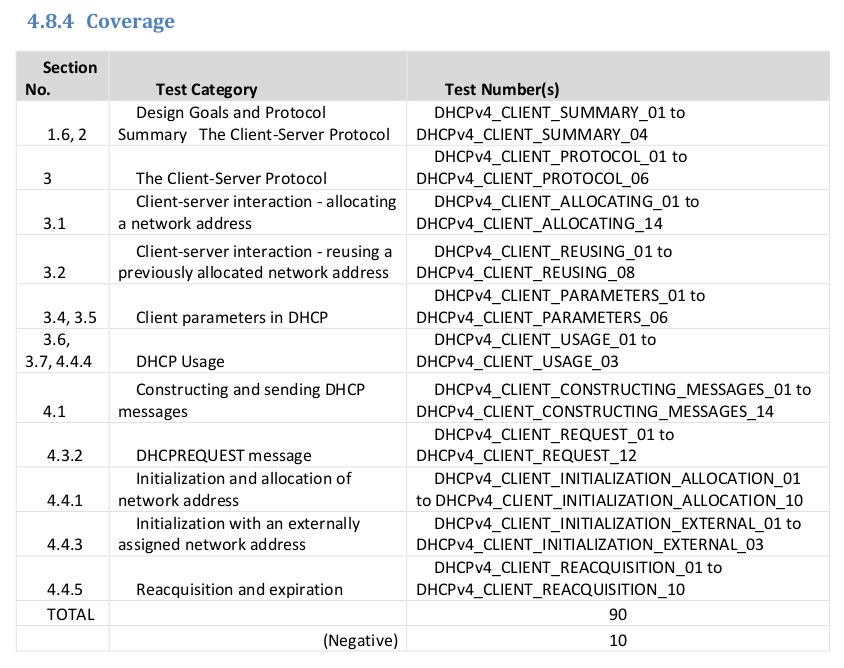

關于DHCP這樣的測試用例子有11個類別。

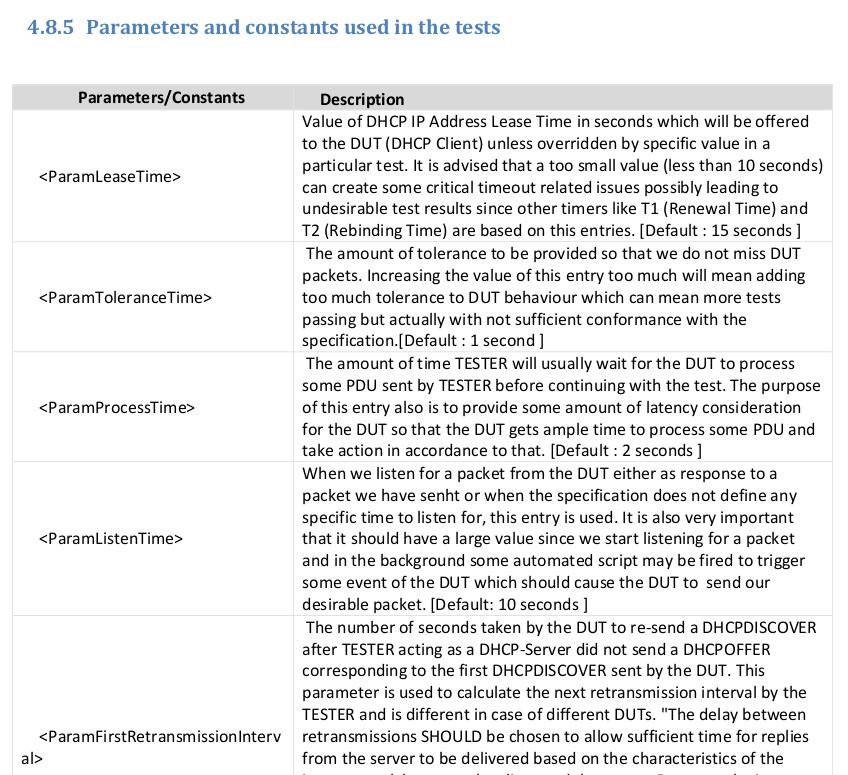

可別以為寫11個Test Case就完事了，注意到Test Input Parameters了嗎，每個Test Case都有相同的測試參數，參數可變化，于是測試腳本就能搞出很多花樣了。

構造DHCP數據包還得參考RFC2131，相當于Server端要自己寫一套DHCP服務器，為什么不用現成的DHCP？以為測試用例子得根據實際情況修改，測試用例的流程與標準DHCP服務器不可能一致。

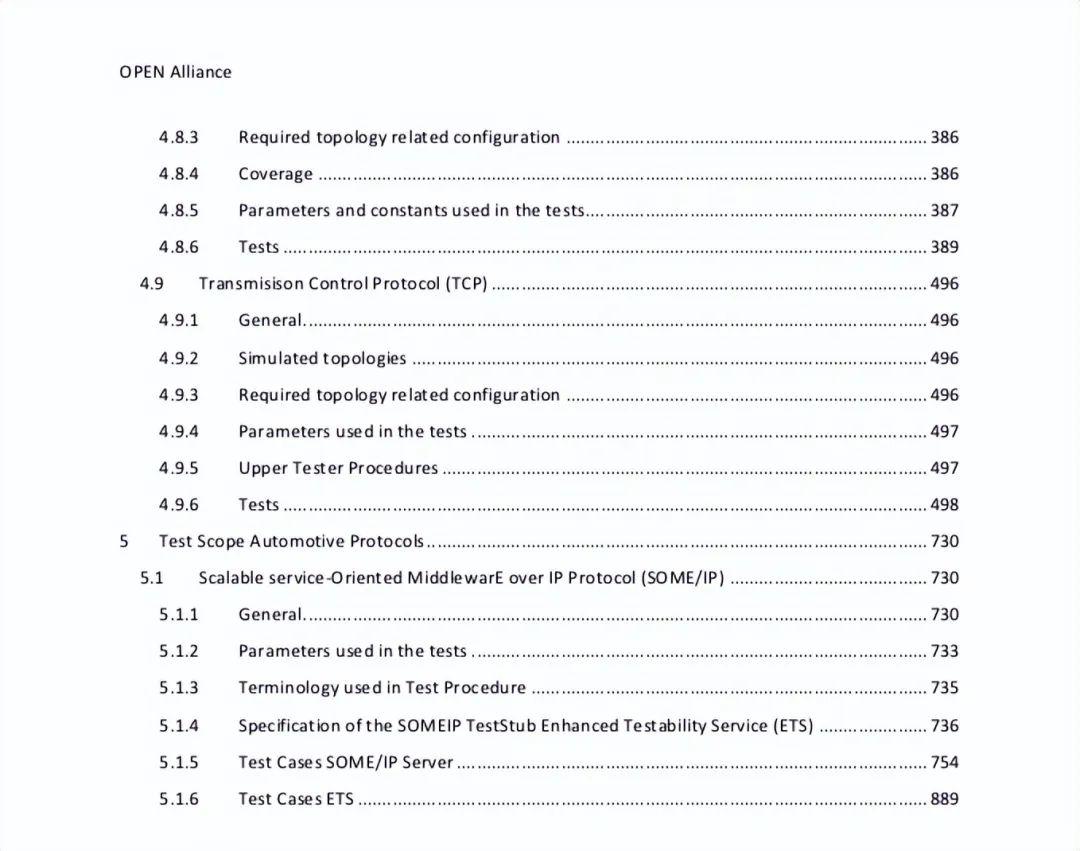

整個TC8包含：ARP、ICMPv4、IPv4、DHCPv4、UDP、TCP、SOME/IP，大概100個以內。查詢完TC8之后想著在網上能否白嫖TC8測試用例源碼，沒有~整個Github都找不到，畢竟設計具體行業，沒法開源。

參考

• 《OPEN Alliance Automotive Ethernet ECU Test Specification》 OA_Automotive_Ethernet_ECU_TestSpecification_v2.0_final_11_17.pdf

• 《Advanced diagnostic features for 100BASE-T1 automotive Ethernet PHYs》 Advanced_PHY_features_for_automotive_Ethernet_V1.0.pdf

• 《IEEE 100BASE-T1 System Implementation Specification》 OA 100BASE-T1 system implementation specification_D1.0_final_18.pdf

• 《OPEN Alliance 10BASE-T1x MAC-PHY Serial Interface》 OPEN_Alliance_10BASET1x_MAC-PHY_Serial_Interface_V1.1.pdf
