引言

我國是煤炭消耗大國,而每年火力發電用煤占全國用煤總量的1/3。燃煤鍋爐對環境造成的污染非常嚴重,隨著環保要求越來越嚴格,燃煤鍋爐在環保方面的投入也越來越大。在我國碳達峰、碳中和的戰略目標指導下,電力結構亟需調整,燃煤鍋爐裝機容量需要降低,清潔能源裝機容量有待提高。

我國作為農業大國,農林生物質資源豐富,且農林生物質具有對環境友好、可再生等優點,非常適合替代部分煤電以減輕環保壓力。生物質燃料鍋爐的開發,對節約化石能源、優化我國能源結構、減輕環境污染有著積極意義。

近年來,安徽省生物質發電鍋爐數量迅速增加,平均每個縣級區域至少一臺。但生物質鍋爐受熱面爆管事故頻發,尤其是省煤器管爆管,會增加鍋爐非停次數,直接影響電廠經濟效益。因此,降低鍋爐受熱面爆管風險就顯得尤為重要。

1基本情況

安徽某生物質電廠2016年開始建廠,2017年年底鍋爐投入運行。鍋爐從運行至2021年年底,每年都會因?yàn)槭∶浩鞅芏o急停爐檢修,給使用單位帶來重大損失。

該鍋爐設計為高溫、高壓參數自然循環爐,采用單鍋筒、單爐膛、平衡通風、室外布置、固態排渣、全鋼構架、底部支撐結構。設計燃料為黃色秸桿和灰色秸桿摻燒,設計燃料成分如表1所示。

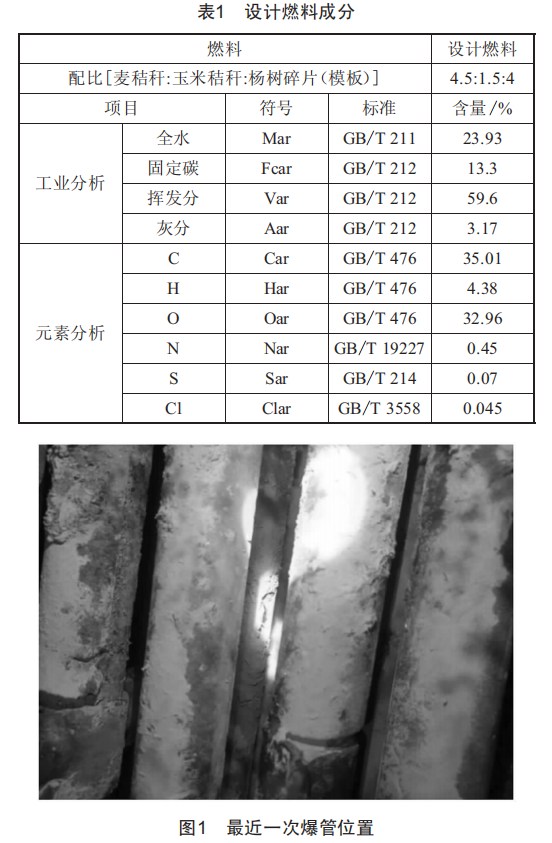

該鍋爐幾次爆管位置均不在最上面一層,而在從上往下數第3、4層的位置,如圖1所示。

2省煤器爆管處理分析

2.1光譜分析

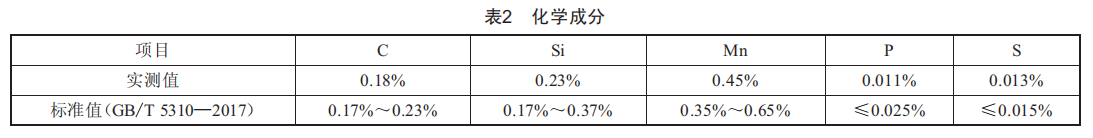

對爆管位置用手持式x射線熒光光譜儀進行光譜分析,其材料化學元素成分如表2所示。

由表2可知,該爆管處化學成分符合GB/T5310—2017中對20G的要求。

2.2金相檢測

在爆管位置取樣進行金相檢測,經過打磨、研磨、腐蝕后,用光學顯微鏡觀察鋼材組織,其組織為珠光體+鐵素體,組織沒有發生劣化。金相組織如圖2所示。

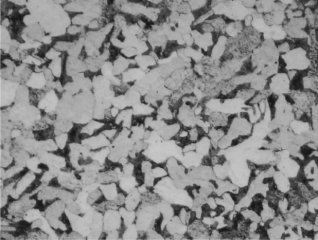

圖2爆管處金相組織

2.3壁厚測量

對爆管處及周圍管壁進行壁厚測量。爆管位置最薄處1.7mm,周圍管壁厚度在m.5~4.0mm,壁厚正常。

3爆管原因分析

根據對省煤器爆管處的理化檢測分析,該省煤器管無材質錯用,材料無劣化,壁厚為局部減薄。

3.1煙氣腐蝕

生物質燃料成分復雜,含有多種鹽類(如氯化物鹽),燃燒產生的煙氣腐蝕性很強。該鍋爐采用sNCR方式脫硝,即在爐膛里噴灑氨水。煙氣中的氯化鹽和氨水反應會生成氯化銨。

氯化銨隨煙氣附著在受熱面管上,在一定溫度下結晶成垢。氯化銨鹽在有少量水的情況下就可以造成嚴重的腐蝕,而氯化銨鹽又有很強的吸濕性。氯化銨鹽對碳鋼的最大腐蝕速率可達2.5mm/a[1],同時在無水情況下也會產生腐蝕現象,而且多為垢下點蝕,常規目視極難發現。所以即使省煤器部位煙氣溫度高于露點溫度,如果有氯化銨鹽附著在省煤器管子上形成垢層,也會發生腐蝕。該鍋爐省煤器管采用20G材質,對氯化銨腐蝕的耐受度極低,從省煤器爆管破口形貌看,也符合氯化銨點蝕的腐蝕特征。

在鍋爐運行過程中,由于燃料成分不均勻,煙氣量及煙氣成分會出現變化,而噴淋氨水量不能隨之變化,在氨水量相對煙氣量較多時,就會產生較多的氯化銨,造成腐蝕。

生物質燃料中雖然s含量比煤中少,但是鍋爐煙氣脫硫裝置在布袋除塵器之前,且由表1可知,該生物質鍋爐設計燃料成分中全水占23.93%,占比非常高。而在實際生產中,使用單位收到的物料會帶有更多的水分,且會夾雜一些其他設計燃料之外的物料,生產現場燃料中s含量和水分只會比設計燃料更高。有研究表明,隨著煙氣中s02、s03等硫化物氣體分量的增加,煙氣的露點溫度也會升高。所以,在尾部低溫區域極有可能發生硫酸性腐蝕。

3.2煙氣吹損

該鍋爐省煤器設計由小38×4、20G管子彎制而成的光管蛇形管屏組成,管屏通過支撐板坐在模塊底部的梁上,周圍設有內護板,起到密封和防低溫腐蝕的作用。給水沿蛇形管自下而上與煙氣成逆向流動,可將管內可能產生的氣體及時帶出。管子沿?zé)煔夥较蝽樍胁贾谩４祷蚁到y(tǒng)采用蒸汽吹灰。

由表1可以看出,設計生物質燃料的成分中,固定碳占13.3%,揮發分占59.6%,灰分只占3.17%。

就當前生物質燃料市場而言,50km是生物質燃料收購面積的最佳半徑。一旦超過50km,燃料價格中運輸費用所占比例就會明顯增加(大概1t燃料多運送1km會增加1元費用)。如果燃料收購半徑超過100km,則運輸成本對生物質電廠來說是難以接受的。

然而在安徽北方地區,情況恰恰相反,生物質電廠密集,燃料供不應求,距離近的兩家電廠常常會出現搶購燃料的現象。在這種供求關系下,送料方在利益的驅使下,燃料質量往往與設計燃料相去甚遠,而電廠則為了有燃料可用,只能有什么樣的就收什么樣的。

實際生產中使用單位收到的物料中摻灰、摻土甚至摻石頭的情況很常見,這就導致在實際鍋爐運行過程中,燃料中的灰分極大。燃料中灰分占比大,對鍋爐帶來的最直接的影響就是會加大受熱面管的磨損。

該鍋爐采用光管省煤器,且是順列布置。鍋爐中省煤器一般有光管和H型肋片兩種型式,光管省煤器對比H型肋片省煤器來說,熱效率低約15%,排煙溫度高約50℃。所以,在相同熱效率下,光管省煤器布置會比H型肋片省煤器密集,且需要增加省煤器體積,這就會使煙風阻力增加,從而使省煤器管磨損增大。光管省煤器的優點在于更換方便,H型肋片省煤器更換困難,一旦出現爆管,維修工作量會大大增加。

省煤器管采用順列布置,容易形成煙氣走廊。煙氣走廊中煙氣流速比正常的煙氣流速要快很多,且飛灰濃度也要更高。煙氣對受熱面管的磨損程度與煙氣流速的三次方成正比,所以一旦形成煙氣走廊,則該部位受熱面管的磨損速度會大大加快。鍋爐尾部區域的煙氣溫度比較低,飛灰硬度比高溫區域要高,所以尾部受熱面,尤其是省煤器區域,最容易出現受熱面管磨損減薄。一般省煤器上數第1層和第2層管子都會有防磨瓦保護,基本不會發生磨損,最容易發生磨損的位置反而是靠下側的管子。

該鍋爐省煤器采用蒸汽吹灰,在所有吹灰方式中,蒸汽吹灰效果最好,但是對受熱面的損害也最大,且在尾部用蒸汽吹灰會增大腐蝕的概率。

3.3給水氧腐蝕

給水腐蝕中最常見的是氧腐蝕(溶解氧腐蝕),當鍋爐給水除氧不徹底時,就會發生氧腐蝕。氧腐蝕是一種電化學腐蝕,其腐蝕機理如下:

陽極:

陰極:

總反應方程式:

Fe(0H)2會進一步被氧化,反應方程式如下:

在省煤器集箱內部經?？吹降暮诩t褐色物質即Fe(0H)3及其脫水產物Fe203。

氧腐蝕的典型特征是金屬表面呈潰瘍狀鼓包,鼓包下是黑褐色的粉末。一旦形成氧腐蝕鼓包后,會造成金屬表面氧濃度不均勻,又會造成電位差,形成電化學腐蝕的惡性循環,使腐蝕速率越來越快。

在內部檢驗時內窺鏡檢查省煤器下集箱,發現省煤器下集箱存在潰瘍狀鼓包,且底部存在銹渣堆積,為氧腐蝕的特征,說明給水質量不合格。通過查閱該電廠水質化驗報表,發現報表中無氧含量化驗數據。

4結論

根據上述分析以及實際爆管現象,該鍋爐省煤器爆管是腐蝕與磨損綜合作用的結果。在投入燃料量波動時,爐膛內噴淋氨水量沒有及時調整,導致煙氣中存在氯化銨;煙氣中飛灰濃度較大,且蒸汽吹灰對管子形成了吹損;給水質量不合格,導致管子內部存在氧腐蝕。多方面因素綜合作用最終導致了省煤器管穿孔泄漏。

5建議

(1)控制燃料質量,盡可能將物料中雜質去除,尤其是燃料摻雜的石頭等。

(2)在保證燃料質量的情況下,可用H型肋片省煤器,雖然H型肋片省煤器更換困難,但可以減少磨損,減少非停次數,在計劃?rùn)z修期間可由專業人員進行更換或維修。

(3)保持各系統平穩運行,減少波動。

(4)加強給水除氧工作,嚴格按照《火力發電機組及蒸汽動力設備水汽質量》(GB/T12145—2016)的要求進行給水水質化驗。給水水質不合格時,應及時作出反應,減少對鍋爐的腐蝕。
