一. 簡介

這是FPGA之旅設計的第十例啦，在上一例中，已經成功驅動了OLED屏幕，本例將結合上一例，以及第四例多bytes串口通信做一個有趣的例程。

簡單來說，就是利用Qt編寫上位機，通過串口與FPGA進行通信，然后FPGA將接收到的數據，通過IIC接口發送給OLED，就這么一個流程。

二. QT上位機

大家可能對QT部分不感興趣，也不熟悉，這里就只對上位機的功能進行說明，實現過程就不敘述了，想了解的可以點個贊，人多的話，就專門介紹一下。

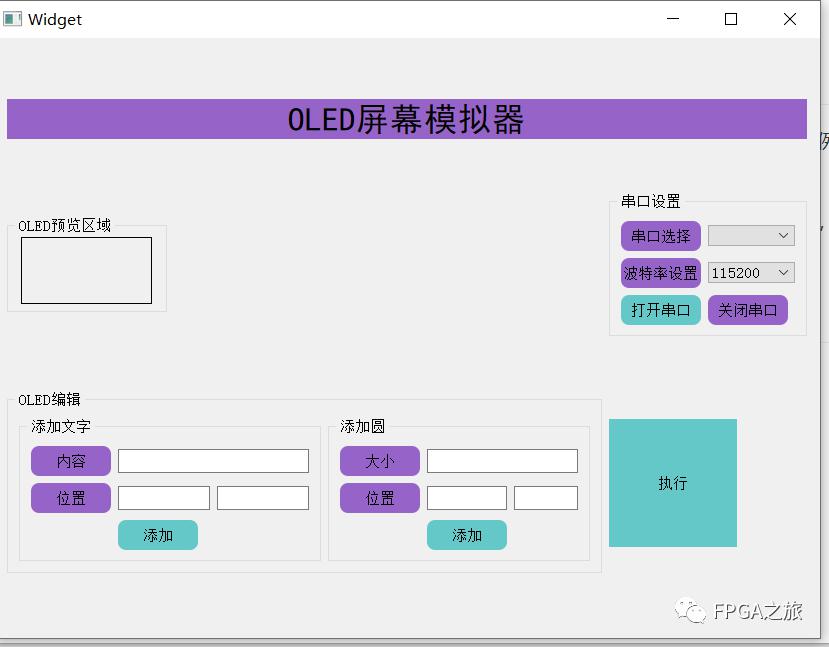

上位機目前一共只實現了兩個功能，一個是添加文字，另外一個是添加圓。添加過后，會在OLED預覽區域中進行顯示。等編輯好之后，就可以點擊執行，這時候，上位機會解析這部分的數據，然后通過串口發送給FPGA，接下來的就是FPGA里面的處理了。

上位機可以更加完善。例如字體的大小可調，字體可選，圓的線寬可調，像其他圖形矩形，橢圓，線等等，都是可以的。也可以擴展功能，如添加圖片等等。上位機的介紹就到這里。

三. FPGA部分實現

一

(一). 串口部分

在第四例，多byte串口接收模塊中，默認為每次接收到三個byte就使能一次。剛好這里發送給OLED的數據也是三個byte，就對應上了，不需要修改任何程序，直接在top模塊里面例化即可。

UART_MulRX UART_MulRXHP( .sys_clk        (sys_clk), /*系統時鐘 50M*/ .rst_n        (rst_n), /*復位信號*/  .uart_rxs_done    (uart_rxs_done), /*串口接收完成*/ .odats        (uart_rxs_data), /*接收數據*/  .uartrx        (UART_RX) /*uart rx信號線*/);

二

OLED部分

在上一例中，程序?qū)LED進行初始化之后，就進入了空閑態，在空閑態的時候，是沒有任何處理的。但在本例中，需要對串口接收到的數據進行處理，通過IIC發送給OLED，這部分也很簡單,代碼如下。

module OLED_SelData( input        sys_clk, input        rst_n, input        init_req, input[23:0]  init_data,  input        uart_req, input[23:0]  uart_data,  output       IICWriteReq, output[23:0] IICWriteData); reg       IICWriteReqReg;reg[23:0] IICWriteDataReg;  assign IICWriteReq  = init_req | uart_req;assign IICWriteData = (init_req == 1'b1) ? init_data : uart_data; endmodule

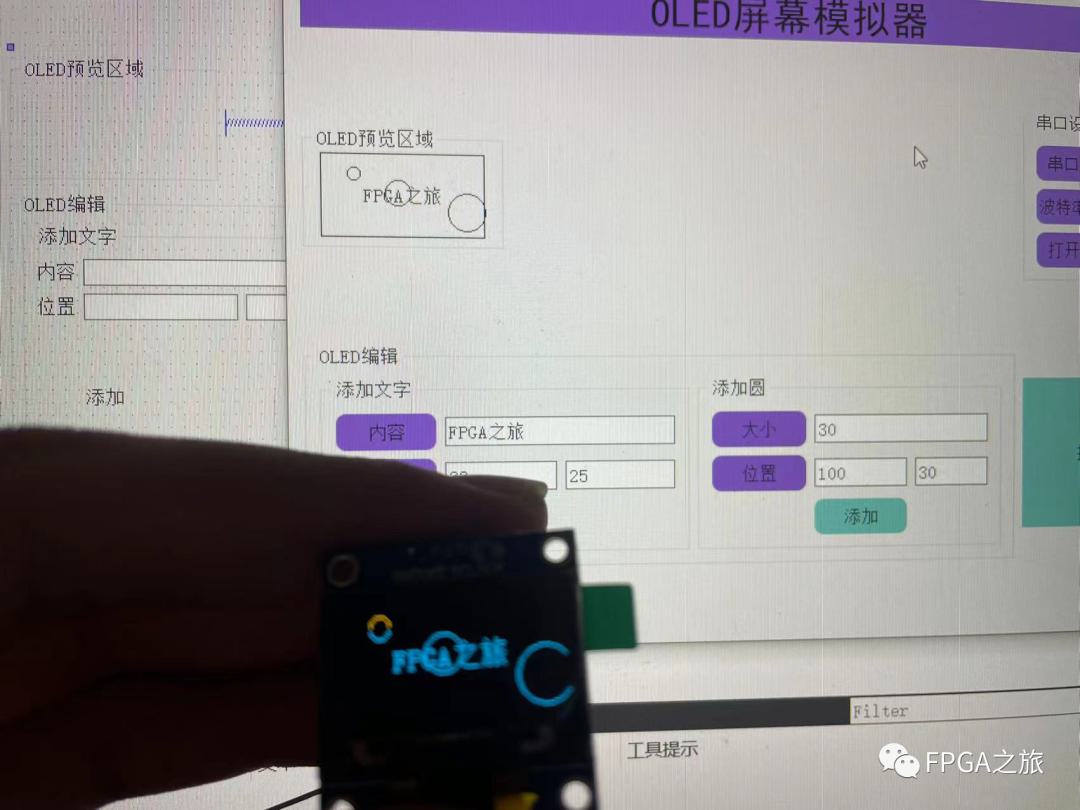

這個例程，就是將前面的串口多byte串口通信和這個結和起來了，設計難點在上位機的編寫，對上位機感興趣的可以多了解一下，不感興趣的可以參考一下，例如說，將IIC模塊上包一個串口模塊，就可以將IIC接口變?yōu)榇诹?，就可以通過串口來配置OLED了。效果如下。
