引言

接觸軌供電方式因其結構簡單、維護方便而被廣泛應用。本文針對廣州地鐵14號線出現的列車經過接觸軌斷口處時產生打火拉弧的案例進行分析探討。

廣州地鐵14號線采用快車、普通車運行模式,快車在進入某站臺后,集電靴在離開端部彎頭時出現較為強烈的打火拉弧現象,經過觀察,打火現象有以下特點:(1)相較于普通車,快車打火現象更加強烈,普通車打火表現為瞬時閃光:(2)打火集電靴為第一單元車A車集電靴:(3)列車速度較快時,打火現象為閃光,持續時間極短,接觸軌授流面上留有黃褐色點狀放電痕跡:(4)列車速度較慢時,打火現象為拉弧,接觸軌授流面上留有深褐色線狀放電痕跡。

1列車編組及接觸軌布置

1.1列車編組

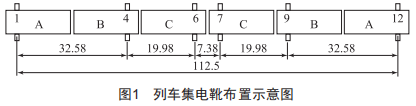

本文案例中行進車輛為B型車,集電靴分布如圖1所示。

列車左右三節車廂分別為一個單元車,單元車內6個集電靴連接至同一母排對兩牽引機供電,集電靴工作高度200mm,最大高度276mm。

1.2接觸軌端部彎頭

接觸軌斷口端部彎頭為1:60坡度7.4m高速端部彎頭,末端定位點工作高度292mm,所測斷口長度實際為接觸軌離靴點與始觸點間距離。

2燃弧原因分析

2.1燃弧機理

當開關電器開斷電路,電壓和電流達到一定值(電路電壓大于10V,電流不小于80mA)時,觸頭剛剛分離后,觸頭之間就會產生強烈的白光,稱為電弧。

集電靴與接觸軌的分離與電器開關斷開操作是相同的物理過程。靴軌分離后,電弧燃燒過程中,電弧熱場、電磁場以及外界環境氣流場耦合并相互作用,由于隧道環境復雜,靴軌間打火拉弧現象發生概率與集電靴、列車行走速度、靴軌間接觸狀態等有較大關系。

2.2失電區所致單元車車電流分?jǐn)?

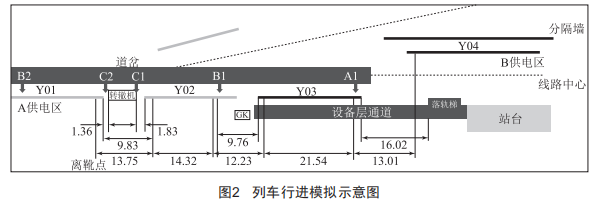

結合實測接觸軌錨段及斷口長度,使用等比例列車模型(1:400)對列車進站過程進行模擬,當列車集電靴離開Y03錨時,靴軌位置如圖2所示。

當A1靴離開Y03錨時,B1、C1靴已懸空,列車第一單元瞬間失電,A1靴處斷開第一單元車所有電流。此時靴軌分離實際是分?jǐn)啻箅娏鞯倪^程,滿足燃弧條件。失電區長度約為:(32.58＋19.98)-(21.54+12.23+14.32)=4.47m。即列車行進4.47m后,C1靴接觸Y02錨,第一單元重新得電。

3燃弧現象分析

針對案例中列車打火拉弧的特點,讀取了多趟列車數據進行對比分析,得到列車經過接觸軌斷口時電壓、電流數據。

3.1靴軌拉弧現象分析

通過讀取005/006次列車(拉弧現象)數據可知,A1集電靴離開Y03錨時,列車正處于加速狀態,單元車取流約為600A,列車行進速度約為5m/s,車載網壓數據下降持續時間約為1000ms,網壓下降后電流持續時間約為300ms,設L1為數據異常時間內列車通過的距離,L2為打火拉弧持續時間列車通過的距離,則有:

L1與實測單元失電區長度基本一致,L2與A1靴在Y03錨端部彎頭拉弧長度(即離靴點至末端)基本一致。

3.2靴軌無打火現象分析

通過讀取031/032次列車(無打火現象)數據可知,A1集電靴離開Y03錨時,列車正處于勻速狀態,單元車取流約為40A,列車行進速度約為6.3m/s,車載網壓數據下降持續時間約為

800ms,網壓下降后無電流持續,則有:

L1與實測單元失電區長度基本一致,網壓下降后無持續電流,與無打火現象表現一致。

3.3靴軌打火閃光現象分析

通過讀取021/022次列車(打火閃光現象)數據可知,A1集電靴離開Y03錨時,列車正處于制動狀態,此時列車向接觸軌饋能,電流從列車流向接觸軌,故列車經過失電區時,電流下降,電壓稍有上升。該過程持續時間約為300ms,列車時速為14.5m/s,則有:

L1與實測單元失電區長度基本一致,由于車速較快,在靴軌分離速度及隧道風等因素影響下,打火現象表現為瞬時閃光。

4結論

由上述案例分析可得:

(1)靴軌分離時出現的打火拉弧現象根本原因為列車單元失電致使單靴分?jǐn)啻箅娏魉斐傻?

(2)列車電流變化與列車加速度大小有直接關系,加速度較大時,列車取流、饋流較大,通常達100~700A,A1靴離靴時容易產生打火、拉弧現象:

(3)當列車勻速通過失電區時,單元車取流較小,通常為幾十安,A1靴離靴時不易產生打火、拉弧現象:

(4)當列車速度較快時,所產生電弧容易熄滅。

5改善及抑制措施

由燃弧機理可以知道,此類電弧的產生是因"電流分?jǐn)?所致,故在改善及抑制打火措施上主要從以下兩方面入手。

(1)減小分?jǐn)嚯娏?。通過對列車數據進行分析可知,列車加速度越大,取流(饋流)越大,在不改變接觸軌布置方式的前提下,可通過控制列車加減速達到減小分?jǐn)嚯娏鞯男ЧＲ簿褪鞘沽熊囈暂^高且勻速的狀態通過。

(2)避免電流分?jǐn)唷１苊怆娏鞣謹嗟闹饕胧┦歉淖兘佑|軌的布置方式,如上述案例中,可通過延長Y04錨長度的方式來實現。
