1翹曲缺陷概述

我公司是專業的密封件生產商,2017年初,公司開發的新系列產品一T708產品系列是一種以聚甲醛（POM）為基材的導向環。該系列用于重載密封,取代以前使用的酚醛夾布導向環。與之前使用的酚醛夾布導向環相比,它的優點是零吸水,抗壓能力更高,更耐磨,摩擦力更低,使用周期更長。

在批量試生產過程中發現該系列成品導向環會發生蠕變,這個問題首先從客戶那邊反饋回來。所謂"蠕變"就是產品性狀一種緩慢的變化過程。產品的性狀變化,對于POM密封件來講主要是外型和尺寸在一段時間內非常緩慢的變化。

令人困擾的問題在于因產品往往在公司內存放時間很短,在公司內部檢驗時無法發現該缺陷。但經過幾周或數月,由于蠕變發生,尺寸和外形都不符合要求了,外形發生翹曲,無法安裝在客戶的油缸里,客戶也會因此質疑我們的質量控制能力。我們還發現使用同樣的工藝過程,每個批次的不合格率相差很大,有的批次有30%翹曲,有的批次高達80%翹曲,說明我們還有重要的技術因素在生產中未進行控制。

2改進前的工藝路線設計

為了更好地說明,我們先描述一下改進前的工藝過程,如圖1所示。我們先用注塑機做5mm厚的管料,再用機加工中心將管料車削成厚度為3.2mm和2.5mm的兩種管料(為行文方便,以下均以2.5mm厚度為例,3.2mm厚度有類似性),最后加工到合適的高度和形狀。

3根據上述流程分析可能造成產品翹曲的原因

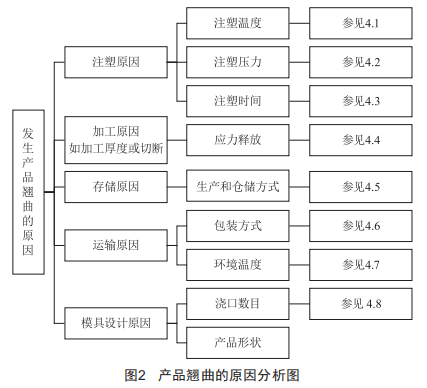

公司質量、技術和生產人員共同參與了原因分析,主要分析結果如圖2所示。

4原因分析的實驗確認

4.1注塑和保壓溫度

注塑溫度主要是由使用的原材料物化性能決定的,本案例使用的POM材料注塑溫度設定在200℃左右,保壓溫度設定在80℃。注塑過程中,當熔化的塑料沿型腔流動時,外層塑料首先遇到溫度較低的模腔內壁而迅速冷卻,從而導致外層的黏度高于內層,這樣內層的流動速度就比外層快而會在內外層形成剪切應力。理論上可以使用模溫機極緩慢地冷卻以降低剪切應力,但在實際生產操作中不現實。

我們做如下實驗確認:分別在標準溫度設定、上限溫度設定(＋10%)和下限溫度設定(-10%)三個溫度點各注塑10件管料,并把它們加工成最終產品。

觀測結果如下:三個設定溫度的管料均不發生變形,由這些管料做出的最終產品均100%變形。

結論:在此案例中注塑是產生應力的主要原因之一,但不能通過溫度控制(±10%)達到解決最終產品翹曲問題的目的。

4.2注塑和保壓壓力

同一模具同樣溫度下,注塑壓力越大,熔融的塑料流速越快,剪切力也相應越大。因此,應使用盡可能小的注塑和保壓壓力,以減小內應力。但如果注塑壓力太小,則可能發生注塑不全和缺料,俗稱"注塑開裂"或"打不滿"的現象,這是顯著的注塑缺陷。

本案例使用的POM材料,能夠打滿的情況下,我們設定在3.5MPa、4MPa、5MPa、6MPa、7MPa(35bar、40bar、50bar、60bar、70bar)五個壓力下各制作155mm×164mm×50mm標準管料5根,并將其中2根做成最終產品。

觀測結果是五個壓力下的25個管料,都不發生變形。在各個壓力下的最終產品翹曲的比例是60%~80%,差異不顯著,而且沒有發現壓力和最終產品翹曲比例的線性關系。

結論:在此案例中不能通過壓力控制來解決最終產品翹曲的問題,注塑和保壓壓力變化和最終產品翹曲的關系不明顯。

4.3注塑時間

注塑過程過快時容易引起很大的取向應力,過慢時塑料可能在模腔后中冷卻且流動性變差而形成熔接痕,嚴重時熔接痕處會開裂,是嚴重的質量缺陷。

在確保沒有熔接痕的前提下,我們設定在2s、3s、10s、12s四個注塑時間各做5個管料,其中2個管料做成最終產品。

觀測的結果和注塑壓力情況類似,20個管料都沒有變形。由這些管料做成的最終產品80%發生了翹曲,翹曲的比例和壓力設置未見明顯的關系。

結論:在此案例中不能通過時間控制來解決最終產品翹曲的問題,注塑時間調整和最終產品翹曲的關系不明顯。

4.4機械加工的應力釋放

改進前的工藝流程顯示,在注塑后有兩個機械加工過程,第一個車加工設備將5mm厚度的管料加工成厚度為2.5mm或3.2mm的封閉管料:第二個機加工過程是將管料當中切開,形成一個開口的環。

圖3(a)為注塑后的5mm厚度管料,(b)為厚度2.5mm或3.2mm的封閉管料,(c)為開口的環(即最終產品)。

由整個實驗過程可以發現,注塑出來的5mm厚的管料變形比例是0,加工成2.5mm厚或3.2mm厚的管料后就有大約10%會發生不同程度的變形現象。當形成開口環時,90%的最終產品都會翹曲變形。

以上結果說明,是由于注塑后管料的內應力被機械加工過程所釋放,造成了產品不規則翹曲,這是該案例的關鍵因素。我們的解釋是注塑過程產生的5mm管料因壁厚較厚且為圓形結構,所以相對穩定牢固,因此5mm管料基本不變形。當厚度變薄時,內應力開始發揮作用,造成少量比例的變形。當產品被切斷時,穩定結構徹底遭到破壞,內應力起主導作用,造成最終產品翹曲變形。

4.5生產和倉儲的方式

我們設計了對比方案來觀測生產線隨機散放和按層堆放的區別(披薩餅堆積)。各使用了10件產品,其中5件是不翹曲的產品,5件是翹曲的產品,分別用隨機堆放和按層堆放的方式放置兩周。

觀測結果如下:兩種堆積方式?jīng)]有區別,翹曲的仍舊翹曲,不翹曲的仍舊不翹曲。

結論:生產線和倉儲)沒有強大外力壓迫的情況下,兩種存儲方式都不會造成產品的翹曲。

4.6物流的包裝方式

生的,因此必須避免最終產品受到側向壓力。

4.7環境溫度變化

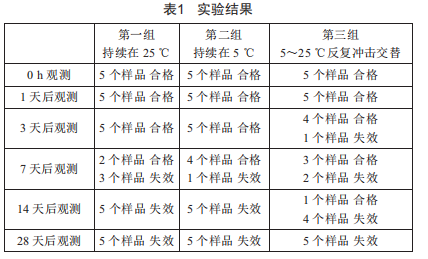

我們設定了三個溫度條件,同一批產品放在這三個狀態下觀測其28天的翹曲變化情況。即分別持續在25℃，持續在)5℃和在5~25℃之間反復沖擊,實驗結果如表1所示。

我們用20個產品作了對比實驗證明,其中10件按層水平堆放,另外10件垂直堆放,外部加壓25kg。經過兩周,我們發現垂直放置的一組有50%不同程度地變形,而水平放置的產品似乎100%都沒有變形。

結論:如過長時間受壓會造成產品變形。出貨過程中,如果產品沒有被正確放置或)運輸過程中嚴重被壓,且持續數周,是可能發生變形的。這種情況目前)海運過程中是可能發28天后所有的產品都發生了翹曲,說明)任何環境溫度下,有應力的產品最終都會失效,這也證明了原有工藝流程的缺陷性。

4.8塑料制品應力的形成與模具設計

合理的模具設計可以縮短注塑時間,減小注塑壓力,從而減少應力形成:結合具體塑料制品形狀進行合理的澆口位置和數量設計,可以減少應力形成。該項目原來模具都是單澆口的,我們發現三澆口的模具)注塑過程中更易控制,而且產品出來內應力小,表現（產品外壁平整且厚度均勻。

5內應力產生原因的總結分析

在此項目中,產品緩慢翹曲變形的主要原因是注塑過程中)塑料內部產生應力,具體如下:

(1))注塑過程中管料壁厚較厚,造成冷卻過程中表層塑料和內部塑料存)溫度差,應該是流動過程中的剪切應力和冷卻過程中的表面應力的混合作用。

(2)管料壁厚5mm,而且是穩定的環形柱結構,因此5mm厚的管料變形比例非常小。

(3)當5mm的管料被機械加工時,例如將其壁厚改為2.5mm或)當中切斷,不平衡的內部應力就被釋放,導致產品緩慢且持續不斷地翹曲變形,直到應力完全釋放達到平衡。

(4))運輸過程中,產品側向嚴重受壓也會造成不規則變形翹曲。

(5)模具設計的改進可以降低注塑壓力,從而減小注塑產生的內應力。

6改進行動

6.1工藝流程的改造

改造后的工藝流程如圖4所示。

(1)該工藝直接注塑厚度為2.5mm或m.2mm的管料,因管料壁厚較薄,減少了注塑過程中應力的產生(2)撤除的加工厚度的過程,消除了因機械加工造成產品翹曲的因素之一。(3)增加的整形工序,減少了切斷對產品翹曲造成的影響。即切口后的開口導向環纏繞在一個工裝上,放在853左右烘箱定型℃4左右,可根據不同的壁厚對時間略做調整。(4)重新設計模具。8套模具進行了重新設計和制作,由一個澆口變?yōu)槿齻€澆口,并在實際工作中重新調整了注塑工藝參數。(5)在工藝流程改進之外,我們還在運輸過程中使用披薩餅的包裝方案。

6.2改進的效果和經驗

改進的效果是顯著的,整個項目從201h年5月開始,至2018年2月結束。

(1)我們觀測了從201h年10月到2018年10月的產品,抽樣留樣。在留樣中經過m0天觀測,翹曲缺陷比例為0。

(2)已經向客戶提供該系列產品各規格超過10000件,未發生翹曲的投訴。在發生問題時的7個月中共報廢產品接近m0萬元人民幣,過程不合格率平均高達℃06以上。改進后過程不合格率小于m%,質量過程控制穩定。

(3)經濟效益良好。我們成為了整個集團專門生產該系列產品的工廠,并持續獲得來自世界各地的訂單。

7經驗總結

注塑的內應力完全消除是不可能的,以往的專家對聚甲醛注塑件變形也有不同的解決方案,但多直接從注塑工藝調整方面入手。在實際工作中,我們常常發現僅靠工藝參數調整往往不能解決問題,因為一些因素在實踐中不易改變,比如客戶指定的產品設計和規定的材料、生產實際使用注塑機的狀況、生產效率等。而通過工藝流程再造的方法,結合其他輔助方案,同樣可以達到減少缺陷發生比例或回避發生原因的目的,本案例就主要通過工藝路線的調整解決了產品內應力造成的缺陷。
