今天繼續分享以前設計識別卡遇到的一個問題，分析起來很簡單，但確是好多人經常碰到的，也最易忽視！

問題描述：NFC讀卡距離短，不到1mm

問題分析：通過比較原理圖和PCB layout，發現天線部分layout存在問題，詳情見下面描述

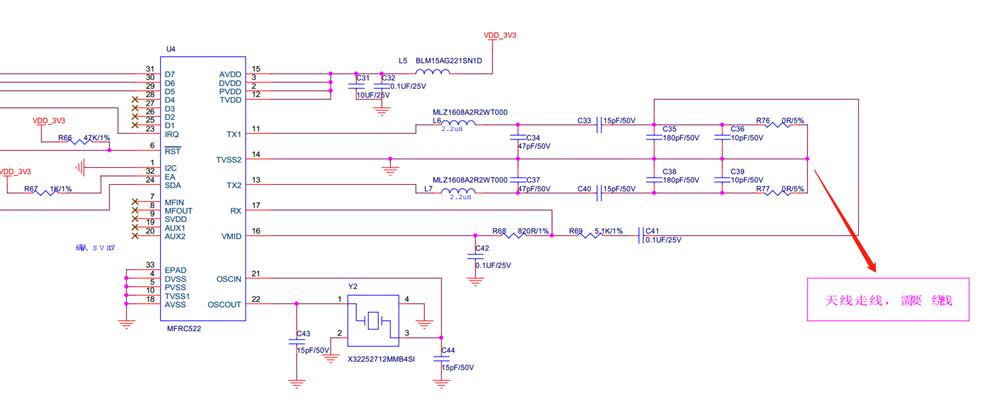

1、原理圖

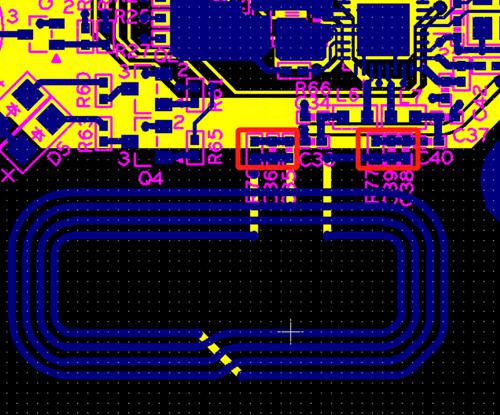

2、PCB layout

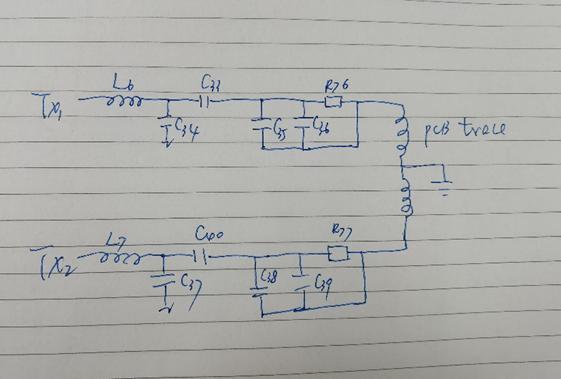

3、PCB等效電路圖如下，R76/R77為0歐姆，會導致C35、C36、C38、C39短路（且諧振電容應就近打孔接地，路徑越短越好），諧振頻率為繞線電感自諧振頻率，NFC讀卡不成功。

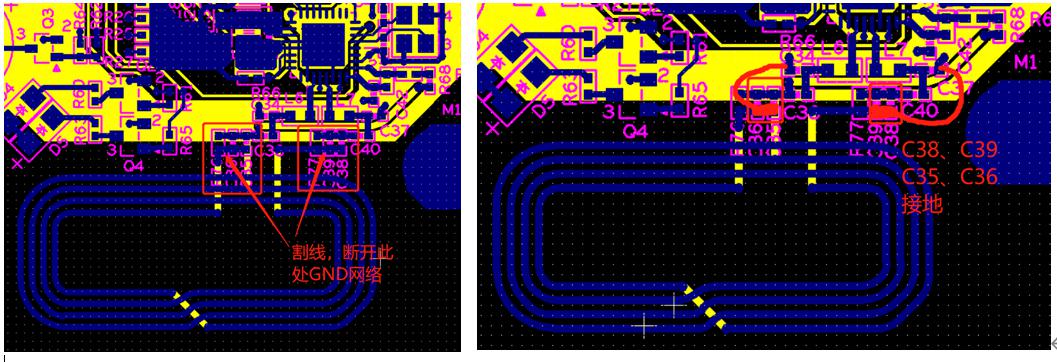

解決方案：割開R76與C36、R77與C39連線，將C35、C36、C38、C39下方焊盤飛線接地后，調試PCB trace諧振頻率在14-16MHz左右，NFC讀卡正常，距離10mm左右。

有人可能會說，確定調好了嗎？這距離才1cm，這玩意兒不用調也可以達到。這可能就外行了，首先我們需要了解下前提條件，RFID或者NFC是通過近場耦合的方式進行通信的，由于結構的限制，產品使用的是插卡式的識別卡，通信距離大于3mm即可，所以線圈的面積小，感值小，耦合半徑自然就小了。
