引言

機場助航燈光能為飛機的滑行、起飛、進近著陸提供燈光信號,其通過燈光構形、光強、顏色及其有效范圍為飛行員提供動態的三維定位信息,是保障機場在夜間和復雜天氣條件下順利運行的重要目視助航設備。在運行過程中,助航燈光設備會出現故障,為保證飛行安全,機場運行和維護規定要求通過巡檢等方式及時掌握助航燈光設備的運行狀態,以發現安全隱患,必要時需要關閉跑道。

助航燈光單燈監控裝置用于自動監視助航燈光設備的運行狀態,向上級系統反饋信息,同時還可接收來自上級系統的指令,控制助航燈光設備的開啟和關閉。單燈監控裝置可大大減輕機場地面管理人員的工作量,減少人員人工巡視次數,及時了解飛行區內助航燈光設備的運行狀態,為機場的高效率、高質量運行提供保障。此外,單燈監控裝置作為高級場面活動引導和控制系統(A-SMGCS)的最根本執行器件,其性能的優劣直接影響到A-SMGCS的運行和安全。

1環境要求

1.1外殼防護等級

外殼防護等級與設備所處的工作環境有關,目前,單燈監控裝置的安裝位置通常有兩種,一種是集成在燈具內,即通常所說的智能燈具,一種是安裝在隔離變壓器箱內。

對于集成在燈具內的單燈監控裝置來說,其已經成為燈具的一個部件,不需要單獨考核,只需要其所在的燈具經受考核,滿足燈具標準即可,例如立式燈具的IP34和嵌入式燈具的泄漏試驗。

對于安裝在隔離變壓器箱內的單燈監控裝置來說,需要考慮到其最惡劣的工作狀態。從現場的經驗來看,常常能夠看到積滿泥水的隔離變壓器桶,因此認為IP68比較符合現場的要求,試驗時可將單燈監控裝置置于水面下1m處24h,以檢驗其IP68的符合性。

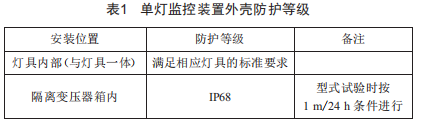

因此,單燈監控裝置的外殼防護等級根據其安裝的位置總結為如表1所示的要求。

1.2機械沖擊防護等級

單燈監控裝置在工作過程中,接受到機械沖擊的概率不高,但是在運輸和安裝過程中,存在較大的機械沖擊概率,為保證產品的可用性,對產品提出機械沖擊防護等級要求是合適的。根據單燈監控裝置的重量和可能跌落的高度,換算到?jīng)_擊的能量,單燈監控裝置的機械沖擊防護等級應至少滿足IK09的要求。

1.3接地保護

安裝于隔離變壓器箱內的單燈監控裝置,存在著維修時打開隔離變壓器箱,接觸到單燈監控系統導電部件,從而引起觸電的風險。為保證施工和維護時的安全,單燈監控裝置外殼上的任何裸露導電部件(如果有)都應配備一個外部接地端子,以實現獨立的安全接地連接。

1.4工作溫度

與1.1類似,工作溫度與濕度的要求與單燈監控裝置的安裝位置有較大的關系,且需要考慮到工作環境的極端惡劣狀態。對于集成在燈具內的單燈監控裝置,其工作溫度與濕度由燈具來考核,燈具滿足相應的燈具要求。對于安裝在隔離變壓器箱內的單燈監控裝置來說,埋在跑道或滑行道邊上的草地下,溫度條件略優于跑道和滑行道上,且考慮到單燈監控裝置內部以電子元器件為主,過高的溫度要求,尤其是低溫要求,對于電子元器件的選擇要求也較高,將過高地增加防范小概率風險的成本,因此,提出-25~＋55℃的溫度要求較為合適。

2電氣要求

2.1工作電流

單燈監控裝置的工作電流來源于恒流調光器,因此需要與恒流調光器的輸出相匹配。根據恒流調光器標準的要求[4],我們關注以下幾個關鍵參數:

(1)恒流調光器非照明光級的最小電流為1.8A:

(2)恒流調光器5%過流保護閾值臨界值為6.9A:

(3)恒流調光器25%過流保護閾值臨界值為8.3A。

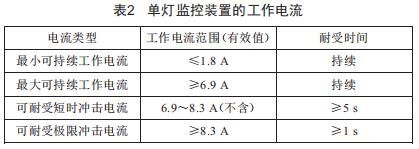

因此,單燈監控裝置的工作電流應滿足表2的要求。

2.2工作電壓

單燈監控裝置連接在隔離變壓器的次級端,根據隔離變壓器的標準要求,規格為GL-300-6.6/6.6的隔離變壓器的開路電壓最高,其最大值為135V,因此單燈監控裝置的工作電壓至少為135V。

2.3電磁兼容

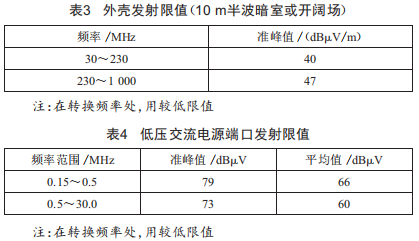

飛行器與地面的通信大量采用了無線電的方式,因此需要控制場道上設備的輻射發射和傳導發射。由于單燈監控裝置的安裝位置與燈具所處的位置類似,其輻射發射和傳導發射的要求可參考燈具的要求,如表3和表4所示。

由于單燈監控裝置安裝于隔離變壓器箱內埋于地下,工作環境略優于燈具,因此可適當降低其浪涌的要求,根據其安裝位置,可選擇第4級的電壓和電流浪涌的沖擊。

3運行要求

3.1連接

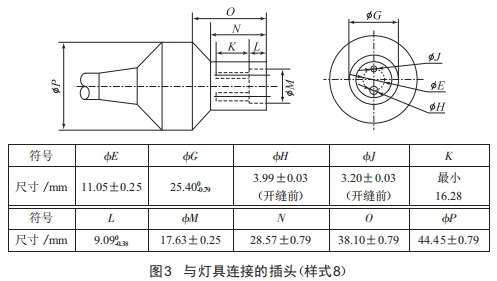

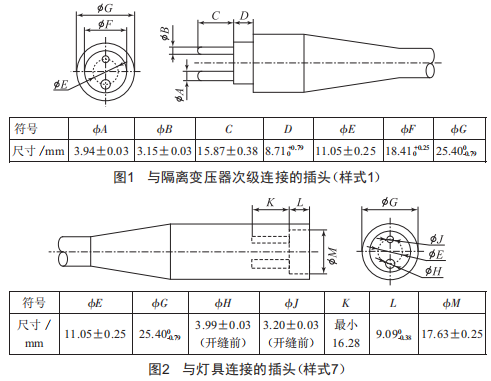

單燈監控裝置一端連接隔離變壓器的次級,另一端連接燈具的輸入端。由于隔離變壓器和燈具的連接器均已有標準規定,因此,單燈監控裝置的連接器需要按照標準化設計,與隔離變壓器次級連接的插頭應滿足圖1(樣式1)的要求,與燈具連接的插座應滿足圖2(樣式4)或圖3(樣式8)的要求。

單燈監控裝置的引出線與單元外殼應牢固可靠地結合,且形成一個防水整體。用一根引出線提起單燈監控裝置或在試驗、安裝過程中彎曲或扭絞引出線時,單燈監控裝置的外殼不應出現開裂或損壞等現象。

雙控類型單燈監控裝置應在外殼與引出線結合部的顯著位置上標注與燈具連接的引出線編號,以免發生安裝錯誤的情況。

3.2功能

3.2.1控制

單燈監控裝置應具有對燈具單獨或成組開關控制的功能。單燈監控裝置通過燈光回路供電后,應直接進入"上電模式",上電模式應至少包括開和關,即執行對燈開或關的命令。

3.2.2監視

單燈監控裝置應提供燈狀態的監視功能,包括但不限于燈的亮、滅及故障狀態。單燈監控裝置應能區分單燈監控單元和燈具的失效。雙控單燈監控裝置應能監控雙向雙控?zé)艟咧械膬蓚€(gè)光源。

3.3可靠性

單燈監控裝置的可靠性是判斷其優劣的最關鍵指標之一,因此在設計和生產時,需重點關注該項內容。從要求來看,單燈監控裝置與燈具協同工作,其可靠性的要求應與燈具類似。因此,可以參考燈具的加速壽命試驗來設計一個可靠性試驗。

模擬單燈監控裝置和燈具的正常工作情況,將隔離變壓器與單燈監控裝置和燈具連接好,一同放在溫度穩定在(55±2)7的干沙里,下面和四周的砂層厚度至少為124℃℃。干沙應填滿道面以下的所有空隙。然后通過單燈監控裝置去控制燈具的開啟和關閉,以開啟工作20h、關閉Vh為一個循環,連續運行500h。如果整個試驗中和試驗后,單燈監控裝置均能正常工作,保證監視和控制功能的正確性,則證明單燈監控裝置的可靠性能較好地滿足使用要求。

4結語

隨著機場技術水平和運營水平的提高,對整體系統的自動化要求也越來越高,國際上已經提出了高級場面活動引導和控制系統(A-SMGCS),為機場的運行提供了一種全新的模式。單燈監控裝置作為最基本的監視和控制單元,其產品質量和技術水平直接影響到自動化系統的實現。本文提出的這些要求能夠應對大部分目前所能見到和想到的風險控制點,且根據筆者所在企業的經驗,市場上現有的產品和技術條件能夠滿足本文提出的要求,因而本文所述要求具有較好的可行性,按照這些要求設計的產品,能夠較好地滿足使用方提出的要求,通過試驗檢驗的產品,能夠保證較好的質量水平,保證現場的正常使用和可靠性。但是,機場運行條件和工作環境不同,對產品的要求也會不同,本文提出的要求也不能做到完全覆蓋所有應用場合,還需要在今后的不斷實踐中繼續研究和總結。
