引言

在列車故障診斷、搶險救援信息系統的范疇內,行業內目前只有少數地鐵線路實現對車載部分?jǐn)?shù)據的實時監測和故障清洗功能,大部分系統故障的處理依賴于車輛回庫后進行離線的數據下載和分析,在時間響應效率方面存在嚴重的滯后性,在數據完整性方面也存在紕漏。另外,這些分析大多是依賴于對單個子系統進行初步分析和可視化呈現,缺少對整車邏輯的梳理和對系統、部件級故障的診斷和預測能力以及故障發生后的分級響應聯動機制。

1設計目標

完成南昌地鐵1號線列車搶險救援系統開發,涵蓋車載云平臺、云端部署的地面搶險救援系統等,實現列車故障診斷和分級應急指揮聯動,為地鐵運營維護部門提供技術支持:完成列車故障和非列車故障導致的緊急事件的應急響應和處置流程智能化。

2需求分析

(1)具備應急響應功能,輔助各級人員在處置應急事件時做出高效正確的決策,實現列車分級應急指揮聯動,為司機、調度、技術人員、管理人員等各級人員決策提供應急參考信息,完成列車故障和非列車故障導致的緊急事件的應急響應和處置流程智能化。

(2)具備故障診斷功能,能實現故障原因的快速定位。根據診斷結果,標注故障發生位置,提高故障處理效率。同時可查看該類故障的歷史反饋結果,提供參考。故障處置完成后,進行情況反饋,實現處置閉環。

3結構設計

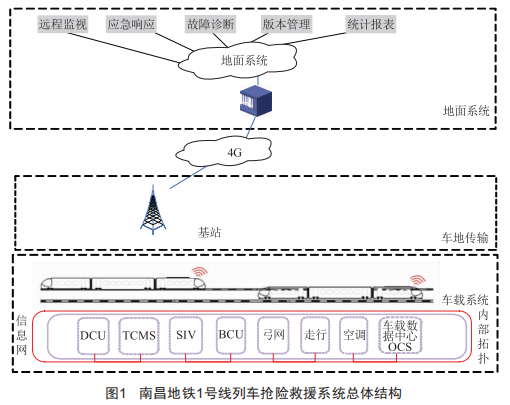

總體結構如圖1所示。

3.1車載關聯對象

牽引控制系統、網絡控制系統、輔助變流控制系統、制動系統、門控系統等車載關鍵設備等第三方智能單元作為車載數據源。

3.2地面關聯對象

地面系統可以支撐基于車載實時以及離線數據的應用系統,獲取車輛實時與離線數據進行應用。

4功能方案

4.1車載系統結構

車載系統結構基于現有列車控制與診斷系統(TCMS)開發,車載數據中心通過信息服務網或其他擴展接口采集列車車輛關鍵系統、設備數據,并對數據進行整理、解析、存儲,提供整車車統一維護端口,并綜合應用4G/wLAN/LTE-M等無線通信技術,構建車地實時傳輸系統,實現全息化列車狀態的動態跟蹤監控,支撐地面大數據中心列車健康管理、列車數字化檢修等智能化應用。

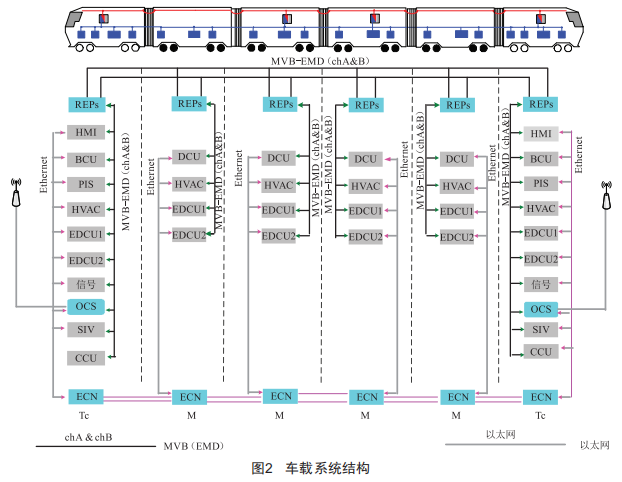

如圖2所示,車載數據中心通過以太網采集整合列車MVB上所有DCU、TCMS、BCU、SIV、EDCU、ATC、PIS、HAVC等關鍵系統的狀態和故障數據:通過UxP方式采集離線記錄文件:通過以太網采集第三方子系統新增數據:通過無線網絡獲取地面大數據中心遠程指令數據,為地面數據中心提供數據來源。

4.2數據傳輸

實時信息傳輸由車載數據中心主控插件與移動通信插件完成,主控插件主要負責通信的控制、信息發送及接收,移動通信插件負責信息的透明傳輸、移動網絡的連接。傳輸方式主要包含以下幾種:定時傳輸,故障、事件觸發傳輸,數據請求。

(1)定時傳輸:由時間觸發,傳輸周期可設置,傳輸內容包括列車的關鍵狀態信息與基本信息,如速度、工況、位置、車號、車次等。

(2)故障、事件觸發傳輸:由預設故障或事件進行觸發,傳輸?shù)膬?nèi)容包括列車的故障和相關環境數據、事件的相關信息,并包含車輛的關鍵狀態信息與基本信息。

(3)數據請求:由地面遠程觸發,根據地面大數據中心的指令傳輸相應類型的數據,如視頻、軟件更新包等。

4.3故障處置和分級響應程序

故障處置和分級響應應用程序運行在OCS上,通過以太網接收邏輯與處理程序診斷出來的實時故障,主要功能包括讀取本地應急手冊配置和應急處置記錄,接收邏輯與處理程序的故障報警消息,顯示相應的信息,通過與邏輯與處理程序交互,獲取當前司機動作,完成動作確認和界面切換。

5結語

南昌地鐵1號線列車搶險救援系統研究的實現構建了車輛搶險救援的云端解決方案,提高了地鐵列車的故障處置速度、提升響應能力,降低了因故障和外部因素導致的非正常停車和清客救援事故發生概率,因而具有工程推廣價值。
