引言

缸蓋螺栓是發動機連接螺栓中最為重要的螺栓之一,其連接的可靠性直接關系到發動機的動力性、經濟性、安全性。從工作條件上講,缸蓋螺栓受發動機汽缸內氣體壓力的交變作用和熱負荷影響,工作環境最為惡劣,極易失效:從結構上來講,缸蓋螺栓連接是一種更為復雜的軟連接,這就要求缸蓋螺栓設計更為科學合理的擰緊工藝來實現產品設計的預緊力要求,確保連接的可靠性、緊密性和剛性。

1缸蓋螺栓工作載荷和理論抗拉力計算

發動機缸蓋螺栓與缸蓋、缸墊、缸體連接在一起,組成連接體,在擰緊缸蓋螺栓后,缸蓋螺栓被拉長,而缸蓋連接件被壓縮,螺栓軸力與被連接件的壓力大小相等。當發動機工作時,由于氣體燃燒產生的爆壓作用,螺栓還受到附加載荷,而被連接件的壓力則減小。此外,螺栓還將受到熱載負荷沖擊。

為計算缸頭螺栓在汽缸最大爆燃?jí)毫ο碌膲毫?并校核螺栓的最大彈性載荷和剛度,我們進行了測試驗證。

1.1軸向預緊力計算

汽缸蓋所受推力=汽缸內壓力作用在活塞上的總壓力,其計算公式為:

式中,FC為汽缸頭蓋所受總推力(N):Pg為汽缸內絕對壓強(MPa):P0為大氣壓強(MPa),取0.101MPa:Sb為活塞頂部投影面(mm2),Sb=xD2,D為汽缸直徑。

根據對汽缸爆燃?jí)毫Φ臏y(cè)試,最高爆發壓強(相對壓強)Pmax=6.5MPa,缸徑D=57mm,則缸蓋底面上的最大爆燃?jí)毫?

由于缸蓋螺栓連接有密封要求,作用在每個汽缸的螺栓總預緊力不應小于氣體壓力作用在每缸上總力的3.2倍。取N值為3.2時,發動機缸蓋單個螺栓擰緊后最小軸向力要求為F=3.2×Fmax/4≈13.2kN,故取軸向力下限為13.2kN。

1.2雙頭螺栓抗拉拉力和剛度計算

將該機型雙頭螺栓固定在一個平臺上,中間安裝壓力傳感器,不斷擰緊螺母,使螺栓伸長,同時使用外徑千分尺測量螺栓伸長量,根據壓力傳感器讀取夾緊力數值,然后使用統計方法計算最大屈服點拉力和螺栓剛度(3根取平均值):平均抗拉拉力F=24kN:平均剛度K=43.2kN/mm。

根據試驗,該雙頭螺栓能滿足發動機爆燃?jí)毫Φ囊蟆?

2緊固工藝試驗方案

小排量發動機汽缸頭蓋一般使用一次預緊方法,用這種方法來間接地控制預緊力,由于受螺栓或螺母摩擦力、擰緊工具的制造誤差影響,預緊力離散度很大,高達±40%。當摩擦系數f過大時,達到規定擰緊力矩而保證不了最小預緊力,影響發動機可靠性:當摩擦系數f過小時,按規定力矩?cái)Q緊,可能超過螺栓的屈服點。

對擰緊精度影響最大的是螺栓與工件之間的摩擦系數,因此我們?cè)O(shè)計了以下試驗方案:

(1)找出各種涂覆狀態下摩擦系數的差異:

(2)無油、涂機油、涂汽油狀態下扭矩緊固法軸力。

3試驗過程與分析

3.1各種涂覆狀態下摩擦系數試驗

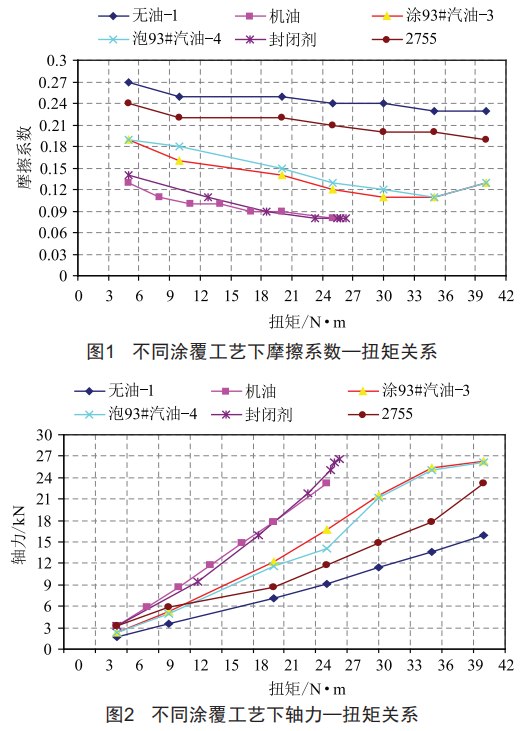

由于摩擦系數的精確測試非常困難,為保持測試數據的準確性和權威性,我們使用德國多功能SCHATZ螺紋扭矩測試儀,可同時檢測扭矩、軸力、摩擦系數等參數(圖1、圖2)。

小結:

(1)摩擦系數大小:無油>2755清洗>泡93#汽油>涂機油(封閉劑與之相當):

(2)相同扭矩下,摩擦系數越小,軸力越大:

(3)試驗結論為處理日常擰緊技術問題提供了權威的參考。

3.2涂機油、無油、2755清洗軸力比較試驗

選取和實際生產條件接近的涂機油、無油和2755清洗螺栓進行裝配驗證。

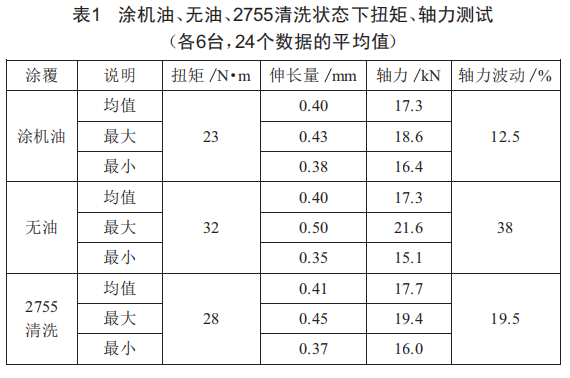

試驗1:先緊固10N·m,再緊固到相同伸長量(剛度K=43.2kN/mm),測試此時的扭矩、伸長量等,結果如表1所示。

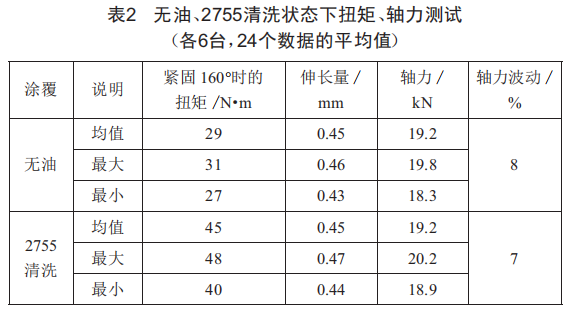

試驗2:先緊固10N·m,再緊固到相同角度(剛度K=43.2kN/mm),測試此時的扭矩、伸長量等,結果如表2所示。

3.3試驗小結

(1)采用扭矩法時,無油狀態軸力波動較大,會導致缸頭整體軸力不均衡,且由于摩擦力較大,易使螺栓墊片與缸頭接觸面刮傷:涂機油時軸力波動最小:2755清洗劑清洗時軸力波動介于兩者之間。

(2)用10N·m+1609測試時,螺栓伸長量相當,夾緊力波動較小,角度法控制產生的夾緊力一致性?xún)?yōu)于扭矩法。

4面壓分析

根據試驗結論,使用二次緊固法,先緊固到10N·m,再分別緊固到1609,并進行面壓測試,以確定所需緊固的角度范圍符合軸力、面壓要求,同時為降低誤差,在墊片、螺紋處涂機油。

面壓試驗方法:按照螺栓涂覆工藝,裝配缸墊前將面壓紙裝入,然后按照量產工藝裝配其他件,保壓4min,拆開,同時檢測空氣溫度和濕度:用專業儀器分析面壓值:

(1)封氣筋最小面壓>30MPa,封油筋最小面壓>10MPa,面壓符合要求:

(2)滿足單根螺栓軸力>13.2kN,總軸力>52.8kN的要求。

5試驗總結與結論

摩擦系數對扭矩緊固法影響較大,若使用扭矩一轉角法則可克服這些缺點,因此,汽缸頭緊固的較理想方法是:使用電動擰緊機,并采用先緊固10N·m+1609方式進行,不僅扭矩軸力均衡,而且也降低了缸頭翹曲。

考慮到成本,制造廠可采用涂機油的方式,多步緊固,既可適當避免零件翹曲,也能使軸力的均衡性得到一定保證。
