引言

科普展品是展示科學、普及科學知識的產品,大型互動模擬展項采用多自由度并聯平臺作為載體來獲得最佳展示效果。本文將結合筆者在科技館工作的實際經驗,對科普展項中多自由度并聯平臺的應用進行探討。

1多自由度并聯平臺

多自由度并聯平臺由多支伸縮桿和兩個平臺組成,下平臺需固定在基礎上,伸縮桿外殼套筒固定于下平臺,上端利用萬向較鏈與上平臺連接,借助液壓缸或電動缸為動作元件驅動伸縮桿進行伸縮運動,完成上平臺在空間中多個自由度的運動。

多自由度并聯平臺并沒有明確的命名規范,一般以自由度的數量＋執行器種類進行命名,例如圖1平臺具備六個自由度,執行器為伺服電動缸,則命名為"六自由度伺服電動缸平臺"。

圖1 六自由度伺服電動缸平臺

2六自由度并聯平臺位置姿態及求解

六自由度并聯平臺的六個伸縮桿在控制下能夠自由伸縮,所以要使六自由度平臺能按照需求運動,必須要求六個伸縮桿協調動作。

六自由度并聯平臺上平臺的位置姿態與各個伸縮桿的伸縮量為非線性關系,其正解計算過程復雜,而六自由度并聯平臺位置反解相對簡單,一般都是給出平臺的六個空間姿態參數(Ⅹ,Y,Z,a,8,y),通過計算求出六條伸縮桿的長度(L1~L6),即已知輸出求輸入。

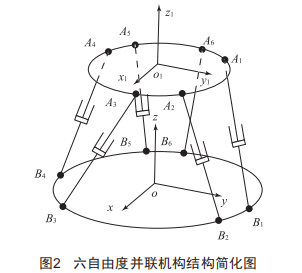

如圖2所示,設A1~A6為上平臺與伸縮桿的較接點,設B1~B6為下平臺與伸縮桿的較接點。

則上下平臺的變換公式為:

其中[T]為旋轉矩陣,先繞:軸旋轉y,其變換關系如下:

寫成矩陣的形式為:

同理,旋轉8、a得到矩陣[B]、[A],則旋轉矩陣[T]=[C]×[B]×[A]。將得到的矩陣[T]代入變換公式可求出伸縮桿的長度,其表達形式為:

根據以上計算可知,利用計算機可實時求出L10L6伸縮桿的長度,由計算機輸出信號給伸縮桿控制器使其動作,從而達到精確控制六自由度并聯平臺姿態的目的。

3六自由度伺服液壓系統平臺在科普展品中的應用

如圖~所示,寧夏科技館的全景式飛行模擬器展品利用六自由度伺服液壓平臺根據觀眾的操作情況實時模擬飛機的姿態(左右傾斜、上下、旋轉等動作),模擬真實的飛行環境。結合投影機內投射和多種聲光電技術,從視覺和位置感覺上給參與者強有力的沖擊,營造了幾可亂真的仿真環境。

圖3 全景式飛行模擬器

其六自由度伺服液壓平臺正常運行已經超過11年,僅發生過液壓油微泄漏、密封墊損壞等小故障。

液壓驅動產生的噪聲普遍在75dB以上,寧夏科技館在離飛機3m左右的距離設置了單獨的設備間放置液壓缸與油泵等設備,利用設備間來隔絕液壓泵工作時的噪聲。

4三自由度伺服電動缸平臺在展品中的應用

"血管漫游"展項2017年開始投入使用,其通過三自由度電動平臺與VR設備實時模擬虛擬場景中的變化,營造在血液中游動的感覺。

展項由七部分組成:VR設備、控制主機、三自由度伺服電動缸平臺座椅、頭戴式耳機、一體式頭盔、游戲體驗館搭建器材、液晶電視等。

圖4中座椅上掛黑線為VR眼鏡數據線,其長度有限。要求必須把電腦主機放置在盡量近的地方。選用三自由度伺服電動缸作為運動平臺,其結構相對簡單,因而具備足夠的空間放置電腦主機。同時,此展品為模擬血管中漫游的展品,采用三自由度即可滿足其運動需求。

圖4 寧夏科技館展品"血管漫游"

5結語

多自由度并聯平臺的應用能很好地實現設計者的意圖,尤其是在模擬仿真類展品中能給觀眾帶來良好的互動體驗,保證了此類展品對游客的持久吸引力,同時方便的維護性、優良的技術性能,都使得多自由度平臺在大型模擬類科普展項中的應用越來越廣泛。
