引言

隨著需求的發展,某作業車需在斜坡、過大風載等特殊工況下工作,在風載工況下斜坡工作時,可能會發生失穩、滑移甚至傾翻等現象,造成人身和設備事故,帶來不必要的損失,因此,研究作業車在風載工況下斜坡工作時的穩定性,對其高效工作和減少事故的發生具有現實意義。

本文引入斜坡角度和風載因素,研究某作業車工作時的動態穩定性,構建支腿受力與斜坡角度數學模型,通過使用Matlab/simulink構建支腿作用力與斜坡角度關系曲線,直觀顯示其受力變化,本文為其他類似穩定性分析提供了參考依據。

1載荷計算與建模

某作業車工作過程中,當升降桿全部展開時,其最上一節軸線垂直度與升降桿頂面垂直度≤0.1°,且與升降桿底面的夾角≤1.8°,在工作過程中,由于可能產生地面下沉,致使作業車斜坡作業中,在受到風載荷作用的情況下(圖1),可能發生側翻。因此,出于安全性方面考慮,需對上述情況下的車體穩定性進行校核。

由于通常實測得到的風數據為風速,要獲得風對結構物產生的壓力,首先要求得風速與風壓的關系,由風氣流的貝努力方程,風壓w可表示為:

式中,p為空氣密度:,為風速。

式中,ur為重現周期系數,ur=l.l:ur為高度處風壓高度變化系數,ur=l.l7:uz為風載荷體型系數,uz=l.3.

由于八級風速最大為,=20.7m/z,所以P=ururuzo=447.2N/m2。

車體受力簡圖如圖2所示。

由于車體迎風面積較大,升降桿全部展開時較長,在計算升降桿所受的風載荷對車支腿的作用力矩時,為考慮分析的準確性,不能將其簡化為一支點。

車重作用力矩:

升降桿及設備重力作用力矩分別為:

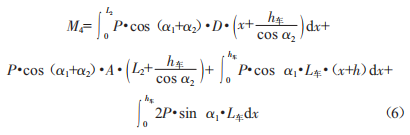

風載荷對設備及車體作用力矩:

02點作用力對0l支點作用力矩:

由力矩平衡可得:

式中,Gl為車體自重:G2為升降桿自重:G3為設備自重:.l為斜坡角度:.2為升降桿自身傾角:Ll為支腿橫向距離:L2為升降桿伸出高度:L車為車體長度:h為車體重心高度:h車為車體高度:P為風載荷:D為升降桿直徑:A為風對設備的作用面積:N為02點支腿作用力。

2基于Simulink的受力分析

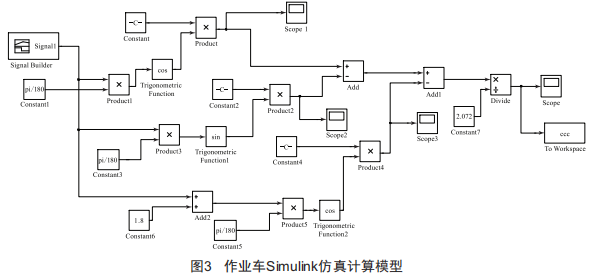

由上述分析結果可以看出,該模型求解復雜,本文采用系統仿真方法,通過利用Matlab/simulink建立仿真模型,實現對風載的計算。仿真模型如圖3所示,通過該模型可將載荷以框圖的形式表達出來。

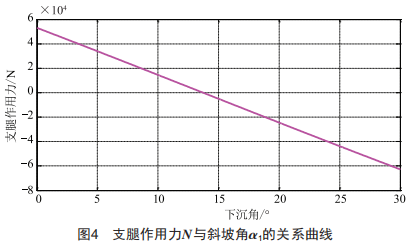

為計算地面傾角變化對支腿作用力的影響,以地面傾角的變化為參數作為輸入信號,當車體剛好發生側翻時,o2點作用力N處于臨界值0,此時支腿剛好與斜坡地面不接觸,o2支腿受力N與地面斜坡角的曲線如圖4所示,由圖可知,o2點支腿受力隨傾斜角度的增加而不斷減小,當斜坡角度達到13.59時,支腿受力為0,車體有傾翻趨勢。

3車體滑動趨勢分析

當作業車在斜坡作業時,由于重力的作用,作業車可能產生滑移[5],需對其進行滑移趨勢分析。車體沿駐車面的滑動力為F1=csinα＋F+csα,駐車面對車體的支持力為N=c+csα-Fsinα。車體摩擦阻力隨車體沿駐車面與水平面夾角的增大而減小,由f=μo(取μ=0.25),在車體駐車面與水平面夾角小于13.59時,車體最大摩擦力f=77808o,滑動力F1=38260.5o,所以車體不會產生滑動。

4結語

本文通過對某作業車進行風載受力分析,得到風載工況下,支腿受力與斜坡角的Natlab/Simulink仿真模型,通過支腿受力與斜坡角的關系曲線,很好地反應出支腿受力變化的動態特性,此方法為同種工況下的不同種作業車穩定性分析提供了很好的參考。
