引言

與國外各種功能完善的智能護理床產品相比,我國護理床多數停留在手動操作、功能單一的技術水平。如何實現康復床的人性化、智能化和集成化發展,成為當下研究的熱點問題,對應的研究成果也成為市場極力追逐的目標。

1總體方案

1.1護理床相關要求

(1)能夠?qū)崿F(xiàn)病人所需的各個體位要求,如背起、屈膝、側翻等位姿。

(2)活動床板的撐起角度范圍應參照有關醫療護理方面的相關要求。

1.2護理床的組成

除固有機械結構外,床架整體框架還包括各種電機安裝模塊。整個多功能護理床內有四個直流直線電動電機,分別執行背起、屈膝、左右側翻等動作。

1.3護理床的基本參數

1.3.1整體尺寸確定

根據中華人民共和國行業標準YY0003一1990《病床》的有關規定,并參考市場上現有護理床相關尺寸,最終確定整體外形尺寸為:長×寬×高=2110mm×1160mm×1065mm。

1.3.2床板轉動角度

根據中華人民共和國行業標準YY0003一1990《病床》的有關規定,并參考市場上現有護理床相關尺寸,最終確定各個位姿床板轉動角度為:

背起角度在0o~75o范圍內,并且隨著背起功能開始實現動作的作用。

側翻角度在0o~75o范圍內,可根據病人要求隨意調整床體左右側翻的角度,實現病人自然舒適的側翻身。

曲膝角度在0o~45o范圍內,腿部床板開始彎曲,實現病人腿部的自然狀態放置。

2具體結構設計

2.1背起機構設計

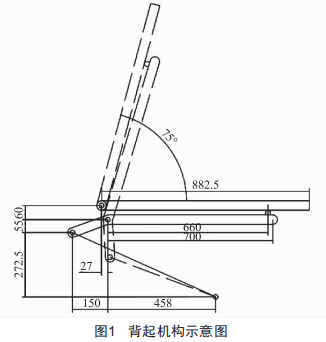

電動推桿一端較接于床架上,另一端較接于背起連桿上,背起連桿的一端較接于床架上,另一端通過滾子與背部支撐板進行連接,臀部支撐板焊接固定于床架上,電動推桿的推動使背起連桿繞著床架發生轉動,從而實現背起運動。具體結構如圖1所示。

2.2側翻機構設計

電動推桿、翻轉連桿與背起機構的連接類似:床側板通過螺栓與臀部支撐板較接。電動推桿的運動使翻轉連桿繞床架轉動,從而實現側翻運動[5]。具體結構如圖2所示。

圖2側翻機構示意圖

2.3屈膝機構設計

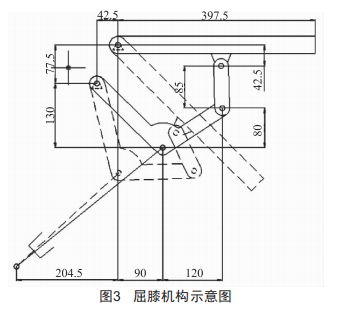

電動推桿一端較接于床架上,另一端較接于屈腿連桿Ⅰ上,屈腿連桿Ⅰ又和屈膝連桿Ⅱ相較接,屈膝連桿Ⅲ再和大腿支撐板較接:屈膝連桿Ⅰ和大腿支撐板通過不同的較接分別固定于床架上。電動推桿的推動使得屈膝連桿繞著床架發生轉動,通過屈膝連桿Ⅱ與大腿支撐板相較接,從而實現屈膝運動。具體結構如圖3所示。

2.4床架設計

床架作為多功能護理床的重要組成部分之一,包括床板、床架和腳輪,如圖4所示。床架主要用來承受載荷,因此需要保證它的承受能力,從而延長護理床的使用壽命。

圖4 床架結構示意圖

3關鍵零部件校核

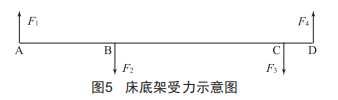

整個床的重量都?jí)涸诖驳准艿拈L(zhǎng)桿上,底架長桿設計尺寸的長度設置為1440mm,在床底架長桿上設置了兩個支撐點,假設床體的重量為400kg,病人的重量為150kg,總重量為550kg,受力如圖5所示。

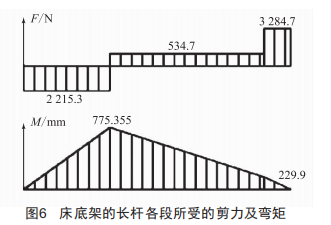

計算床底架的長桿各段所受的剪力及彎矩,如圖6所示。

整體而言,床架力學性能優良,受力情況滿足機構設計要求。

4結語

本文主要對多功能護理床的結構進行設計,提出了總體的設計方案,根據各個原動件的運動規律,確定各個機構的運動性能,從而驗證各機構的合理性。最后,通過對機構的運動分析可知,多功能護理床的運動平穩性良好,床板受力均勻,達到預期設計要求。
