引言

在工業自動化行業,越來越多的總線通信方式應用其中,例如Modbus/Profibus、TCP/IP等?？偩€通信方式具有成本低、數據傳輸量大、應用簡單等優點,各廠家的儀器儀表中均配置了不同協議的通信卡件,只要是同一通信協議的設備均可實現便捷的互通互聯。

總線通信也有一定的弊端,例如抗干擾能力差,沒有硬線開關量或者模擬量穩定,尤其是在強電電氣應用場合,通信干擾會對系統網絡造成影響,因此總線和硬線的結合使用能夠很好地解決這種應用問題。本文就針對這一問題的優化進行探討。

1問題及改進方法

中海油平臺上電潛泵地面控制系統目前廣泛應用的就是單一的基于Profibus網絡的總線通信模式,變頻器的啟停、調頻、數據傳輸都是通過一條總線與上位機完成的。

網絡通信方式如圖1所示。

整個系統對總線通信質量要求比較高,包括硬件連接、環境干擾等因素,一個網絡節點的故障往往會引起大范圍設備停機,對現場生產管理帶來很大的影響。尤其是后期由于生產需要,還需陸續增加變頻設備,這就需要人為去切斷網絡通信,容易導致正在運行的變頻器命令字丟失或者接收到錯誤的命令字,可能會引發大面積的設備停機。通過在上位機擴展DO卡件[3],利用抗干擾能力強的開關量來控制變頻器的啟停操作,增強系統的穩定性,可以很好地解決意外停機的問題。

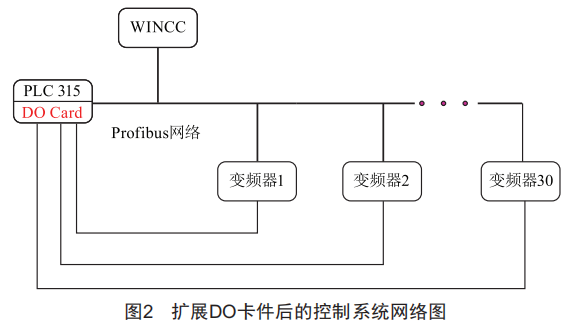

擴展DO卡件后的網絡通信圖如圖2所示。

對于現場來說,舊系統進行網絡改造的成本比較低,中央控制柜PLC300控制器增加一個32路繼電器輸出的DO卡件,每臺變頻器敷設一條1P通信電纜,這樣就可以大大提高系統運行的穩定性了,不再會出現大面積意外停機現象。

對改造前和改造后的控制系統網絡性能進行了對比,結果如表1所示。

2系統參數及程序修改

電潛泵地面控制系統優化改造前的變頻器命令通道和頻率給定通道都是總線控制模式,改造后的命令通道修改為端子啟動模式,頻率給定通道依然為總線控制模式,同時總線還可以繼續傳輸其他數據,例如變頻器輸出電壓、輸出電流、輸出頻率、模塊溫度等數據。

上位機程序修改也比較簡單,將程序中的啟停命令字改為DO卡件的對應硬點地址即可。

3結語

通過此項技術優化,變頻器的啟停采用獨立的硬線通信方式控制,運行不再受總線通信網絡的影響,大大提高了變頻器運行的穩定性,而且改造成本較低,在平臺進行停電檢修期間即可進行改造。優化后的系統既保留了原來總線多數據傳輸?shù)膬?yōu)點,又提高了系統的穩定性,減少了因意外停機帶來的經濟損失。
