引言

既有建筑節能改造是清潔取暖試點城市用戶側的工作,主要針對農村既有居住建筑(簡稱"既有農房")、城鎮居住建筑和城鎮公共建筑進行節能改造。

目前我市農房建設逐年增加,村民居住條件不斷改善,但普遍存在建筑能耗大、能效低、圍護結構熱工性能差的問題。用能形式簡單,主要是散煤/秸桿燃燒、電力、煤氣等,散煤/秸桿燃燒環境問題是難點,用電/用氣經濟成本是痛點。

為了改善既有農房圍護結構熱工性能,提升居民生活環境質量,降低正常生活所需能源消耗,減少污染物排放等,對既有農房進行節能改造,提升其能效水平具有重要意義。

對于既有農房建筑能效的提升改造工作,應遵循以下原則[1]:

(1)應根據節能診斷結果,從技術可靠性、可操作性和經濟性等方面進行綜合分析,同時應結合當?shù)卮迩f和農房改造規劃、地理位置、自然資源條件、傳統做法,因地制宜選取合理可行的能效提升方案和技術措施:

(2)能效提升應在不影響原有建筑結構安全、抗震性能、防火性能的前提下進行:

(3)改造方案應滿足國家、地方標準對能效提升的要求,實施路線應科學合理,改造過程中應尊重農民意見并對其影響較小。

1既有農房節能改造實例

以某農村為例,通過對該項目進行實際的計算和研究,分析該項目在進行節能改造后的節能效益及其他效益。

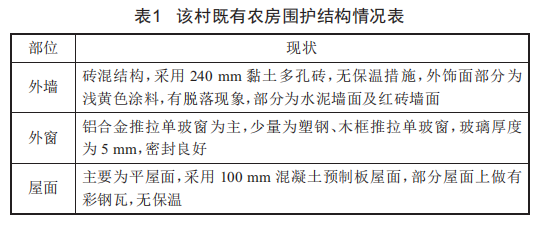

經調研,該村共有179戶農房,房屋大部分為坐北朝南,極少數坐西朝東,大部分為一層平屋面,少數屋面上有彩鋼瓦。圍護結構現狀如表1所示。

本次調研共選取了兩個典型戶型:

(1)典型戶型1:單戶開間為19.7m,進深為8m,層高為3.9m,單戶建筑面積為140m2。

(2)典型戶型2:單戶開間為12.8m,進深為6.5m,層高為4.25m,單戶建筑面積為83.7m2。

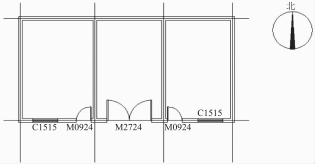

平面圖如圖1、圖2所示。

圖1典型戶型1建筑平面圖(獨戶戶型)

圖2典型戶型2建筑平面圖(獨戶戶型)

2節能診斷

根據前期現場調研,該村農房戶型比較雜亂,但整體尺寸差別不大,都為一層平屋面。戶型組合也較多,有一層單戶、一層兩聯戶、一層三聯戶、一層四聯戶幾種形式。根據各類農房體量分析,最終選取兩種典型戶型,對兩種典型戶型單戶、兩聯戶、三聯戶、四聯戶分別建立模型,對其進行模擬計算,分析計算耗熱量指標以及各項圍護結構的能耗情況,進而為改造方案的提出指明方向。

從整個村莊來看,屋面的傳熱量占比最大為55.33%,因此,確定既有農房的能效提升路線應優先考慮屋面。

3改造方案

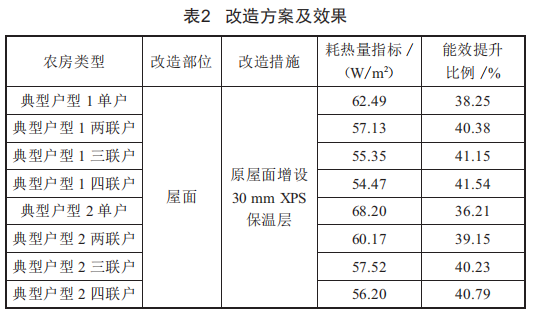

遵循節能改造基本原則,按照國家、省相關政策文件及標準導則[2]要求,根據前期對該項目現場調研的結果,結合針對兩種典型戶型各四種組合形式的改造前節能診斷計算結果,分別提出改造方案。具體計算不再贅述,該既有農房項目的改造方案及效果如表2所示。

表2中能效提升水平按下式計算:

式中,gH1為改造前農房的耗熱量指標(w/m2):gH2為改造后農房的耗熱量指標(w/m2)。

4效益分析

4.1環境效益分析

該村擬完成32014m2既有農房節能改造,以農房能效提升30%計算,預期節約標準煤共243.43t,節約電198.07萬kwh。4.2社會效益分析

該項目的實施不僅大大降低了既有建筑的能耗水平,改善了居民居住環境,減少了環境污染,還可以帶動相關產業的發展。

我省是能源消耗大省,2015年能源消費達2.32億t標準煤,占全國總能耗的5.4%[3]。隨著全省城鎮化進程的不斷加快,建筑使用能耗在逐年增加,進一步加劇了我省能源緊缺、空氣污染和環境惡化的矛盾。

4.3項目推廣前景分析

通過既有農房節能改造示范帶動,推動我省其他城市的既有農房節能改造,最終達到建筑節能關鍵技術在全省既有建筑節能改造中的大面積推廣應用。

到2020年可再生能源發展達到如下目標:一是全省可再生能源占一次能源消費總量的7%以上:二是全省可再生能源發電裝機達到1454萬kw左右:三是可再生能源供熱和民用燃料替代化石能源1184萬t標準煤左右。

5結論

本文對該農村項目節能改造進行了計算研究,結果表明:

(1)該項目進行節能改造的方案為對屋面加設保溫層,選用厚度為30mm的xPs作為保溫材料,改造后能效水平提升36.21%~41.54%:

(2)該項目按照能效水平提升30%的要求進行改造后,預期節約標煤243.43t,節電量約為198.07萬kwh。
