引言

隨著智能變電站的探索推廣,支持智能電網的技術條件初步具備,在當前階段有必要總結梳理智能站技術標準、運行狀況,充分考慮運維需求,有重點地針對存在的各項短板進行優化提升[l]。本文主要針對矛盾比較突出的模型文件管控、回路監視和裝置仿真調試等幾個方面展開研究。

1二次運維現狀

1.1文件管控

智能變電站自動化系統配置以SCD文件為基礎,在實際工程配置過程中模型文件管控方面存在幾個問題:一是缺乏統一管控的理念和設備:二是缺乏版本比對工具和方法:三是缺乏二次設備運行模型的在線校驗工具,存在模型更新后忘記下載或裝置解析出錯的風險。

1.2二次設備狀態監視

相比常規變電站來說,智能變電站間隔層和過程層裝置的信號能提供豐富的裝置運行自檢信息,但是二次設備運行狀態監視研究還不深入,這些信號還沒有被充分利用起來。

1.3運行設備調試

二次設備調試主要還是沿用常規變電站的調試方法,站內模型修改后缺乏全面的離線驗證手段,運行狀態的設備和調試狀態的設備必須進行物理隔離,裝置間功能無法進行在線驗證。智能變電站設備均基于1EC6l850規范,使用統一的數據模型,具備引入新的離線仿真調試和在線仿真調試方法的條件。

2目標

2.1實現全過程電子化流轉

站內二次設備信息以SCD文件為源,實現SCD文件的版本管理和在線校核,保證全站二次設備配置的一致性。

2.2實現回路可視化

采用網絡報文記錄分析裝置采集站控層網絡、過程層網絡報文,結合SCD文件,實現二次設備運行狀態告警和回路可視化,包括邏輯回路的可視化和物理回路的可視化。

2.3實現離線和在線仿真調試

在線調試可以采用1EC6l850標準推薦的simu1ation的方式,通過壓板或遙控方式把裝置從在線運行狀態轉換到仿真調試狀態,運行設備和調試設備同時在線實現裝置內和裝置間的功能調試。

3解決方案

從當前智能變電站建設和維護的現狀和需求可以看出,二次設備運維管控方面存在的難題有:一是站內缺乏統一的模型文件管控手段,與模型文件在系統全生命周期管理中的重要性地位不相符:二是二次設備運行狀態缺乏監視,自檢信息、網絡報文等二次信息未得到充分利用,二次回路不可視,運維困難:三是現有調試仿真手段缺乏,不能滿足智能站裝置和系統的復雜功能的調試需要。有針對性地解決這些問題,就可以有效提高智能變電站二次設備的運維管控水平。

3.1模型文件管控技術

在站控層部署版本管控服務器,實現站內統一配置管控,配置版本比對,配置文件在線檢查。

3.1.1配置文件統一管控

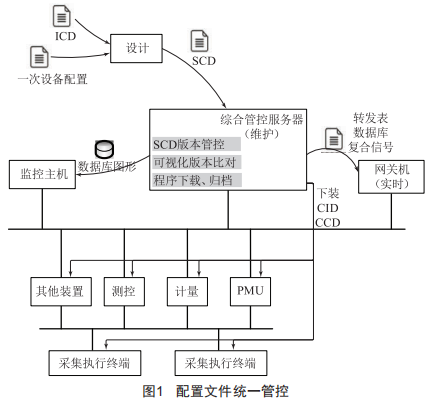

采用設計即施工的理念,實現設計結束即施工圖紙完成。統一管控的方法:應用服務器(運維)實現站內系統、設備統一配置,源端唯一:實現環節解耦,設計、配置、裝置導入各環節傳遞產物清晰完整(圖1)。

3.1.2配置版本可視化比對

為解決SCD文件融合多專業信息,配置修改牽一發而動全身的難題,開發配置文件版本比對可視化功能,可以進行版本回溯,修改內容可視化比對,保證修改帶來的影響范圍不擴大。

3.1.3配置文件在線校核

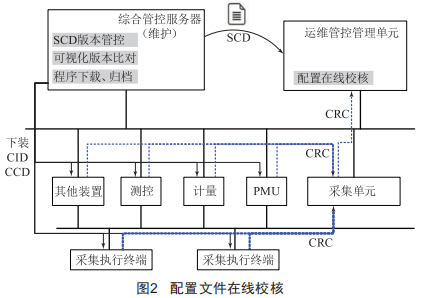

配置文件在線檢查基于二次設備狀態監測平臺,運維管控單元和采集單元接收并判斷設備上傳的CRC碼與當前SCD文件中該設備的虛回路配置CRC碼是否一致,不正確則報警(圖2)。

3.2二次設備狀態監測與可視化

3.2.1二次設備狀態監測

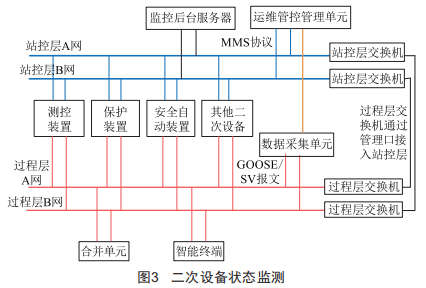

二次設備狀態監測架構如圖3所示,由數據采集單元和運維管控管理單元組成。

(1)數據采集單元:負責從過程層網絡接收sV、GoosE等報文進行解析和分析,并將網絡分析結果上送給運維管控管理單元。

(2)運維管控管理單元:一方面與數據采集單元通信,接收網絡分析結果:同時接入站控層交換機,通過MMs協議與保護裝置、測控裝置和交換機通信,采集二次設備的實時運行信息和狀態監測信息,綜合利用這些信息,實現二次虛回路監視及告警、二次設備在線監測及預警等功能。

二次設備狀態監測內容包括:

(1)間隔層設備狀態監測:采集單元通過交換機的鏡像口接入站控層網絡,采集間隔層設備運行狀態數據。

(2)過程層裝置狀態監測:過程層裝置通過GoosE協議將狀態監測信息發送測控裝置,測控裝置再將狀態監測信息通過MMs協議上送給運維管控管理單元。

(3)過程層交換機狀態監測:運維管控管理單元通過MMs協議同時采集過程層交換機、站控層交換機的運行狀態信息。

3.2.2二次回路可視化

二次回路監視是圖3中二次設備管控系統的一個功能模塊,基于采集單元和運維管控單元。功能包括二次實回路監視和二次虛回路監視,實現過程層物理連接及二次虛回路通信狀態在線監視與分析。

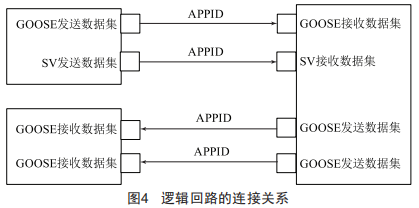

(1)二次虛回路狀態由二次虛回路的通信鏈路狀態、關聯軟壓板工況和網絡報文狀態等幾部分組成。虛回路的連接關系如圖4所示。

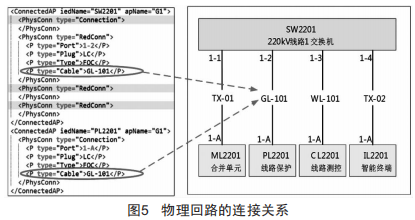

(2)物理回路監視需要SCD文件承載裝置間物理網口的連接信息,因此要求裝置模型支持端口信息建模,參考IEC61850規范,采用"PhysConn"屬性及其所包含的"Type""Plug""Cable"和"Port"表示,并且要求交換機支持IEC61850建模。不同設備間的物理連接關系通過具有相同物理線纜標識符的<Ptype="Cable">元素來進行描述,如圖5所示。

3.3二次設備在線仿真

智能變電站的配置文件關聯性強,單個裝置升級可能對其他裝置帶來影響,其中跳閘回路信號的關聯正確性尤為重要。配置文件修改正確性驗證除了版本比對等技術手段之外,還可以采用計算機仿真的方法,包括離線仿真和在線仿真,如圖6所示。

4工程實踐

基于本文思路為變電站開發了綜合管控服務器、二次設備運維管控系統、基于IEC61850的裝置仿真軟件,技術和產品已經在變電站試點運維,可以顯著降低運維難度,提高運維效率。

5結語

本文分析了現階段智能站二次設備運維管控的現狀和存在的難題,基于運維人員現實需求,總結工程實踐經驗,提出了可以有效提高運維管控水平的思路,基于這些思路開發了相關產品,并進行了工程試點驗證,得到了良好的效果,具有一定的推廣意義。下一步準備結合工程需求,對產品的實用化方法進行研究,減少產品自身的配置工作,實現自動解析和自動成圖,并考慮和站內已有監控系統的結合方式。
