引言

隨著科技的不斷進步,越來越多的便攜式移動電子設備為我們的生活提供了便利,變成了生活中不可或缺的部分。為了實現更好的人機交互體驗,這些便攜式移動電子設備正不斷推出更新穎的應用,更大、更絢麗的屏幕,使這些設備耗電量也越來越高。然而,由于電池技術研發進度的大幅度滯后,手機續航能力有限,因此用戶需要反復進行充電。傳統的有線充電方式充電速度快、技術成熟,但也存在一些弊端:有線充電必須要通過繁雜的線材進行電能的傳輸,同時頻繁拔線也會帶來物理?yè)p傷,需要定期更換充電線。因此,無線充電技術成為近年來研究的熱點,蘋果、華為、三星等公司均推出了自己的高端手機,并把"高功率、快速無線充電"作為高端手機的一大亮點吸引顧客購買。

1主流無線充電技術對比

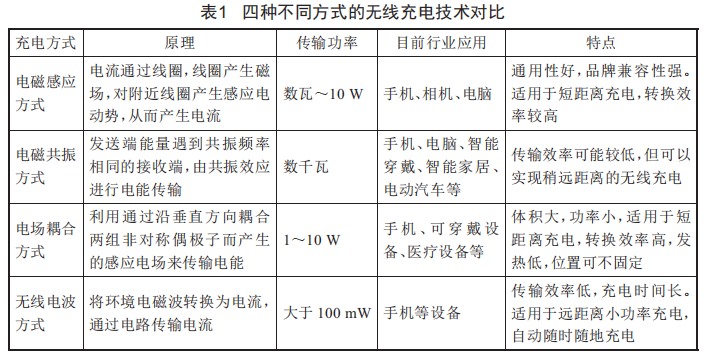

現階段,無線充電(wirelessCharging)技術存在四種不同的方式:電磁感應方式、電磁共振方式、電場耦合方式、無線電波方式。四種不同方式的無線充電技術對比如表1所示。

從表1可以看出,在手機等便攜式設備上運用的無線充電技術主要是電磁感應技術和電磁共振技術,這也是目前發展較為成熟、市場占有率較高的兩種無線充電技術。無線充電技術應用過程中,需制定相應的標準,使符合標準的設備進行無線充電。但目前標準尚未統一,主流的無線充電標準有五種,包括:oi標準、PMA標準、A4wP標準、iNPoFi技術、wi-Po技術,其中無線充電聯盟(wPC)推出的oi標準應用比較廣泛,由PMA聯盟推出的PMA標準是符合IEEE協會的標準,在無線充電領域具有領導地位。這兩種標準都是針對目前技術較為成熟的電磁感應式無線充電方式提出的,因此,下文將詳述電磁感應式無線充電技術。

2電磁感應式無線充電技術

2.1電磁感應式無線充電原理

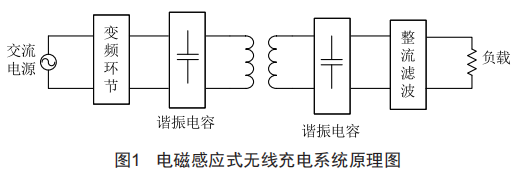

電磁感應式無線充電技術,是利用電磁感應原理進行無線充電的一項技術,其無線電能傳輸系統包含兩個部分:發射端(Tx)和接收端(Rx),圖1所示為原理圖。

如圖所示,在發送和接收端各有一個線圈,發送端線圈連接有線電源產生電磁信號,接收端線圈感應發送端的電磁信號從而產生電流給電池充電。交流電源、變頻環節、發射線圈及諧振電容構成了發射端,接收線圈、諧振電容、整流濾波環

節及負載組成了接收端。工作流程是Tx端PCB提供電流給線圈,然后Rx端線圈將收到的變化的磁場轉換為電流,再提供給電池,從而實現充電的目的。

2.2無線電能傳輸系統等效模型

為實現無線充電的功能,文獻提出了一種自激推挽式零電壓高頻逆變電路,該無線電能傳輸系統的電路原理圖如圖2所示。

該電路利用兩個對稱開關管o1和o2的互補導通,便可通過LC諧振電路得到所需的正弦波,實現了電路的自驅動,省去了傳統逆變電路中的控制及驅動電路,結構簡單,可靠性高,適用于對供電安全要求較高的無線電能傳輸系統。其中,o1、o2為N溝道MoSFET,型號為IRFZ44N,能夠?qū)崿F(xiàn)高頻無線電能傳輸。

對圖2進行分析,同時考慮一次側和二次側兩個線圈之間的電磁耦合關系,電磁感應式無線電能傳輸系統的等效電路模型如圖3所示,其中電源為Us,電源內阻為Rs,發射端和接收端的諧振電容分別為C1、C2,發射線圈的電感量為L(zhǎng)1,電阻為R1,接收線圈的電感量為L(zhǎng)2,電阻為R2,負載阻抗為RL,兩線圈間互感為M。

為達到無線充電的功能,該電路需要一次側由L1、C1組成的諧振電路和二次側由L2、C2組成的諧振電路的振蕩頻率一致,設其振蕩頻率為w,則其諧振條件如下:

因此,為達到良好的振蕩效果,應設置好C1、R1、L1、C2、R2、L2,并使其滿足式(1)起振的條件。

為更好地分析上述電磁感應式無線充電的等效模型,由KVL方程可得,該電路的一次側回路和二次側回路方程如下:

由式(2)可求得一次側電流I1和二次側電流I2的大小。由于電路產生諧振的條件是oL=,因此諧振電流I1和I2的大小為:

由功率公式可知,該電路的二次側負載功率大小P為:

由效率公式可知,該電路的傳輸效率為:

針對自激推挽式無線電能傳輸系統,要考慮無線充電的幾個重要指標,包括:充電功率、充電效率及充電距離,其中充電功率和充電效率的計算公式如式(+)和式(+)所示,為自激推挽式無線電能的傳輸提供了設計依據。從式(+)和式(+)也可以看出,要提高充電功率和效率,應設置好振蕩頻率w。

3無線充電關鍵技術

無線充電技術的發展能夠?yàn)槿藗兊纳顜?lái)便利,但目前因?yàn)榧夹g(shù)尚未成熟,仍然存在一些技術瓶頸。針對當前無線充電設備的特點和實際應用的需求,需要對無線充電關鍵技術做進一步的深入研究和探索。

3.1充電位置及充電距離

當前所采用的無線充電器,對便攜式電子設備充電時,要求發射線圈和接收線圈的擺放位置盡可能地重疊,保證無線充電的傳輸效果達到最好。同時,為提高電能傳輸?shù)男?對一次側線圈和二次側線圈的距離要求盡可能靠近,因此電子產品在充電時會受到一定空間范圍的約束,以保證其充電效率[+]。

3.2多負載

便攜式電子產品具有體積小、數量多的特點,因此可能在應用中會存在需要同時給多個電子產品充電的情況,這就要求無線充電器能夠同時實現給多個負載傳輸電能,此時會存在電能分配的問題,同時多個接收線圈之間也會存在交叉耦合,從而引起諧振頻率的改變。因此,實現可控的功率分配和可隨動的阻抗匹配網絡才能實現高效的多負載無線電能傳輸。

3.3電磁安全

無線充電設備的工作原理是電磁場的互相轉換,因此電磁安全也成為了一個必須關注的問題,高電磁輻射會影響人體健康。文獻[+]通過詳細分析電磁感應式無線充電產品在工作過程中的電磁輻射,提出該標準產品的電磁輻射超出了規定水平。因此,為解決電磁輻射問題,文獻[6]提出了可以通過電磁屏蔽的方式進行抑制,減小設備對人體的危害,可以采用磁性材料進行電磁輻射的屏蔽。

4無線充電技術展望

當前,利用無線充電技術可以擺脫有線充電的束縛,降低設備的磨損率,使公共充電區域的面積相對減小。無線充電技術使充電操作變得更加方便,且能夠?qū)崿F(xiàn)一定距離無線電能的轉換,但大功率無線充電的傳輸距離只限制在有限距離以內,當前技術仍不成熟,設備的經濟成本投入較高,維修費用大,且設備的耗能較高。同時,隨著無線充電設備的距離和功率的增大,無用功的耗損也會增大。無線充電技術本身是將電網電壓降壓整流變?yōu)橹绷麟?再通過較高頻率的開關控制,將直流電逆變?yōu)榻涣麟娸敵?實現電能的無線傳輸。在大功率的交直交電流轉換過程中,電能進行了二次能量的轉換和傳輸,所以電磁的空間磁損率較大。

無線充電技術為我們的生活帶來便利的同時,由于技術不成熟,仍存在諸多不足之處,并沒有真正得到大眾的認可。因此,未來無線充電技術可嘗試從如下方面進行突破:

(1)+5技術的發展帶來了新的機遇。隨著+5技術及物聯網的發展,無線充電裝置也會逐步接入信息網絡系統。通過+5技術的發展帶動信息網絡對于無線充電裝置的控制和能量分配問題的解決。

(2)新材料的不斷開發和應用。無線電能傳輸中存在的傳輸效率問題,電磁安全問題都可以嘗試從材料力學的發展上得到突破,如超材料、超導體等材料是否可以應用于無線充電技術,從而有效提升無線電能傳輸?shù)墓β屎途嚯x,減少無線電能傳輸過程中的損耗,降低線圈發熱,需進一步研究和探索。

5結語

本文首先介紹了目前主流的四種無線充電技術,并進行了對比:然后對電磁感應式無線充電技術進行了原理分析,就自激推挽式無線充電系統建立了等效模型,并分析了這種無線充電系統的負載功率及傳輸效率:接著針對現實應用中存在的特點,梳理了便攜式設備無線充電的關鍵技術,包括充電位置及充電距離、多負載、電磁安全等相關問題:最后分析了當前無線充電技術的優勢和面臨的技術難題。

無線充電技術在便攜式設備中有著良好的應用前景。隨著相關研究的進一步深入,現實應用中的一些特殊問題正被逐一解決,無線充電技術必然會取代有線充電技術,讓便攜式設備實現真正意義上隨時隨地的無線充電。
