引言

據預測,到2020年我國老齡化水平將達17.17%,到2050年我國老齡化水平將推至30%以上,"空巢家庭"更成為一種普遍的社會現象。因此,如何更好地照顧老人及殘障人士已成為人們亟待解決的問題。

1控制系統總體方案

我們將康復床控制系統的設計分為運動系統、交互系統和恒溫系統三部分,康復床整體結構如圖1所示。

圖1康復床整體結構圖

2運動系統設計

采用24V無刷直流電機為原動件、推桿為執行件、滾珠絲杠傳動的方式[4],設計出的推桿結構如圖2所示。其各項運動參數如下:最大推力1200N,行程350mm,速度5mm/s。

圖2電動推桿機構圖

3交互系統設計

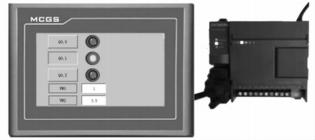

選用昆侖通態TPC7062Tx型號的7寸觸摸屏來作為交互端,將各元件與PLC之間建立數據連接,實現對運行狀態的實時監控[6],最終可完成簡單的人機交互界面,如圖3所示。

圖3交互界面圖

4恒溫系統設計

在溫度測量過程中應用最為廣泛的元器件是熱電偶,考慮到使用條件及控制要求等各項因素,選用以鎳材為基本材料的K型熱電偶。K型熱電偶在滿足康復床基本控制要求的前提下,具有很多優點,真正做到了高性價比。

5軟件程序設計

5.1EM231模擬量擴展模塊

EM231能夠同時采集4通道的外部模擬量輸入,并可將其轉化為12位數字量,以便于CPU內部進行數學處理。

(1)模塊的接線方式:在模塊左側已集成擴展電纜及其接口,該電纜為四線制高精度接線方式,可保證較高的傳輸精度。

(2)組態DIP設定:我們選擇單極性(量程為0~32000)的模擬量輸入,并將采集到的無符號數據發送給CPU進行處理。同時將前三位組態開關設置為oFF/oFF/oN形式。

(3)數據校對:此次校正是依據整形與放大電路進行的,所以只需設置一次,便會對全部輸入通道作出調整。

(4)數據存儲格式:本文將EM231設置為單極性輸入,此時模塊所采集到的數據量程為0~32000。

5.21/O口分配和外部接線

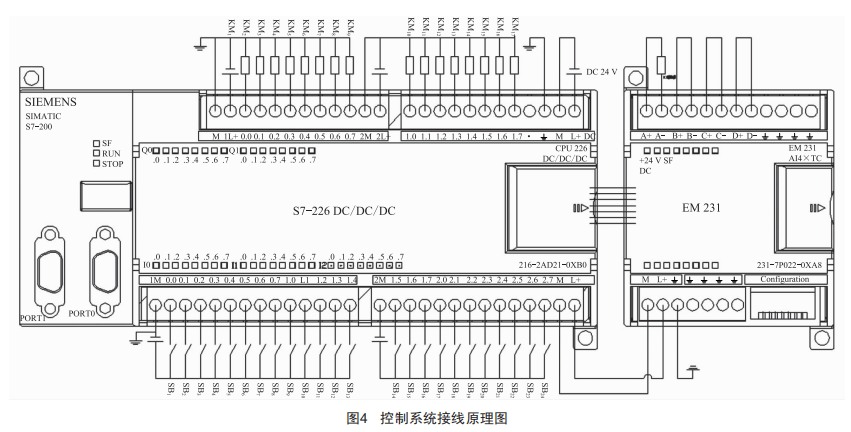

對所有元件都采用24V電源供電,同時對電氣柜中所有元件的負極進行并聯接地處理。最終控制部分的電氣接線如圖4所示。

5.3控制系統工作原理

在設備運行過程中,無論何時出現了錯誤,都會立即引發報警中斷程序,點亮故障指示燈,同時PLC也會轉為stop狀態使運動停止。在病人使用過程中,若出現操作不當導致發生危險,護理人員也可按下急停按鈕使床體立即斷電并停止工作。

6結語

本文設計的系統選用西門子s7-200PLC和EM231擴展模塊作為控制核心,可以滿足對不同患者的護理要求,操作簡便。受護者的排便及清洗過程不再需要護理人員的干預,有效提高了受護者的舒適度,具有較好的通用性和靈活性。
