引言

大型柴油發電機組通常無需人工看管,應急段母線電壓應具有自動連續監測、自動程序啟動、遠程和手動啟動功能:工作時的柴油發電機組應具有自動檢測、實時監測、預警、系統自我保護功能,主電源應當具有恢復自動、手動和停機功能,柴油發電機組控制信號和MCR之間存在控制的關聯。

1發電機檢修及維護保養

1.1發電機簡介

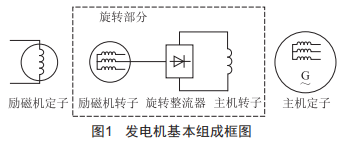

三相無刷同步發電機(以下簡寫成"發電機")的內部結構有主機、勵磁機、旋轉整流器等,基本組成模式如圖1所示。

1.2發電機檢修

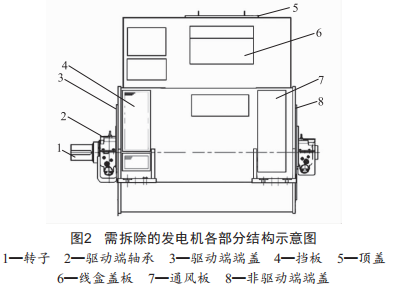

對發電機進行拆分時要保證處在合適的條件,具體要求有:環境整潔、無塵、濕度水平不能超過一定限值。首先,掀開電機上部蓋子5,移走線盒蓋板6,去掉進風和出風口的通風板7,切斷主電線,并且把勵磁電線和別的引線統統切斷,拆解掉驅動端蓋的上段軸承,然后拆解非驅動端蓋8軸承的上段,起吊軸,其次拆解掉全部軸承的下段,拆解掉驅動端蓋3和非驅動端蓋8,清除排風設備,并拿出轉子,這步通過轉子吊拆工裝實現,然后置于可以安放的支撐架上。需要拆除的發電機各部分結構如圖2所示。

完成發電機的拆除工作后就可以對其各部分構件進行維護,并做好衛生工作,對釘子、轉子線圈絕緣進行審驗。清洗定轉子繞組線圈時可以使用合適的洗滌液,完成清潔工作后將其用熱風吹干,此過程需要注意相關構件的承溫極限。

1.3發電機的保養與維護

1.3.1預防性檢查

(1)發電機組運轉500h后就要對其零部件展開檢查,具體內容包括:1)檢查冷卻構件的干凈指數:2)檢查定子線圈絕緣電阻:3)按照實際情況對軸承工作狀態進行檢查:4)對軸承潤滑脂的量進行檢查。

(2)發電機組運轉5000h后就要展開以下構件的檢查,內容包括:1)檢查冷卻構件干凈指數:2)檢查定子線圈絕緣電阻:3)檢查轉子線圈回路絕緣電阻,此時全部旋轉整流器的接線柱要處于切斷狀態,對其進行測驗時使用的儀器是500V兆歐表:4)對機組電流電壓、溫度、軸承和振動情況進行檢查:5)軸承工作狀態:6)發電機和網線連通性檢驗:7)對端蓋是否密封進行檢查:8)對機組工作時的各項運行數據進行檢查。

(3)發電機組運轉15000h后要展開以下檢查,內容包括:1)檢查各部分是否完全干凈:2)深入開展檢查工作:3)填補漏洞:4)重新給軸承涂上潤滑油:5)與原動機再進行組裝,并注意對中。

相關人員要把檢查過程的相關信息填在運行日志中。

1.3.2清潔過程

確保發電機組和其他裝置的整潔。由于機中的臟物會弱化整體的冷卻作用,使溫度增加,因此要按照工作標準開展衛生工作。進行衛生工作的最優方案是使用無污染、無濕度的壓縮氣體去除臟物,注意空氣壓強應≤200kPa。按照周邊區域的污染嚴重指數來規劃過濾網清潔和更換的頻率。清潔時可以用真空吸塵裝置,如果網面只有少許灰塵和臟物,也可直接用壓縮氣體。對于污染嚴重的過濾網應當使用有工業洗滌成分的溫水進行清潔。

2電控系統檢修及維護保養

2.1電控柜檢修

對電控柜進行檢修時,需要注意以下幾點:(1)觀察電源接線位置是否精確:(2)接地線是否穩固連續:(3)控制柜接線是否準確:(4)PLC模塊是否緊緊插在DIN導軌表面:(5)控制柜警報裝置的工作狀態如何:(6)柴油機控制柜顯示屏參數高溫冷卻水溫度是否<65℃:(7)輔助設備泵的旋轉方向是否錯誤:(8)環境指標是否滿足設備運轉標準:(9)燃油壓力是否處于安全運轉的范圍內:(10)機油壓力是否處于安全范圍:(11)系統保護措施是否到位。

2.2電控柜維護保養

相關組成部件和控制柜存儲倉庫標準是A級,日常保養的項目包括:(1)旋緊松開的接線﹔(2)連接滑落的接絲﹔(3)及時替換壞保險絲。日常還要注意隔一段時間對端子排接線端和相關部件的接線連接性進行檢查,判斷其安裝的穩固程度。

3柴油發電機組的維護

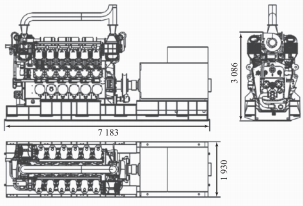

保養柴油發電機組結構如圖3所示。

圖3柴油發電機組結構圖(單位:mm)

3.1日常維護

借助壓縮氣體或擦布除去發電機內部臟物。檢查冷卻裝置,控制冷卻液面的高度,保證其處于加液口蓋封口圈下方5cm,或者處于水箱最低和最高標志之間,對高低溫水散熱器的整潔度進行檢查,看有沒有臟物。一旦表面有臟物,勢必會對電機的工作狀態產生影響,需將整個元件卸下清潔,此處不能使用高壓水清洗,以防止散熱器內部元件損壞。另外,要對空氣啟動裝置進行檢查,對柴油機潤滑油油面進行檢查,對柴油液面位置和供油管道氣密性進行檢查,判斷控制裝置的線路連接是否緊密,對燃油濾清器和機油濾清器壓差報警裝置進行檢查。在發電機啟動運轉的過程中,每過1h就要對機組各部分運作數據進行記錄。發電機運轉結束后需要重點對各部件螺栓進行檢查,沒擰緊的部分要擰緊,并檢查滲漏。結束運轉后要對機油液面再進行檢查,如有需要應添加達標的機油。3.2預防性維護

(1)每隔50h檢查空氣瓶的氣壓是否達到3MPa,檢查燃油機油和冷卻液有沒有泄漏,并采取相關措施,檢查機油、燃油、空氣濾清器完整程度,發生滲漏和變形應當馬上替換,檢查控制裝置內部連接是否完好,打開油箱排污閥門,倒出柴油留下的水分,直到出來的所有液體都是柴油時,關上閥門。

(2)間隔250h以及間隔22天需要完成的操作:開啟機油注油口,向里面倒入達標的機油,等到油面到達標尺的最低和最高標志之間停止,按照過濾器壓差確定濾芯更換周期,并更換機油濾清器濾芯,參考?jí)翰顖?bào)警器警報,保存時間是14天,更換空氣濾清器和燃油濾清器濾芯。

(3)間隔1000h和間隔22天需要完成的操作:按照一定頻率對油箱和油罐進行清理,定期更換柴油機軟管,對接口軟管和接頭進行檢查,及時替換破損的軟連接,定期更新柴油機冷卻液,對柴油機恒溫閥進行檢查和替換,檢查機組聯軸器。

3.3曲軸檢修及維護保養

(1)曲軸檢修方法:對曲軸磨損的地方進行檢查,消除棱角。一旦發現曲軸頸表面有小磨損,需使用油石或油光銼修飾并拋光。檢查曲軸密實性和油堵,檢查卡環是否發生斷裂。替換油堵時,過盈量保持在0.04~0.12mm,檢查0.9MPa油壓下有無滲漏。按照規范用175~200mm、200~225mm的外徑千分尺測量曲軸主軸頸和連桿頸。

(2)曲軸故障分析與處理:1)機油通常含有其他物質,從而易導致軸頸部位損耗,如損耗很小,用油石打磨即可,隨后用布帶拋光,若損耗程度大,需使用磨削法。為避免軸頸損耗,在柴油機檢修過程中,要注意整機相關部件如輸油管道、活塞內墻和油孔等的干凈程度。組裝結束后、開始工作前需要利用輔助機油泵打油,盡可能延長一些時間,把內部污物清理干凈。2)軸頸的軸向裂紋不明顯,但有許多裂紋。導致這種現象的根源在于曲軸在無油補充時運轉。對曲軸具有軸向裂紋的部分進行的修整要視裂紋程度而定,輕微的拋光即可,嚴重的需要磨削。防止產生裂紋的訣竅是無油情況下不運轉曲軸。對于軸頸裂紋形態的判別可以使用著色探傷法,破損程度低的可對其進行磨削處理,若磨削后裂紋依舊存在,應視作廢品。形成這種裂紋的原因在于曲軸的支承階梯度超差。

3.4凸輪軸檢修及維護保養

(1)凸輪軸檢修方法:1)對凸輪軸探傷應使用調速器傳動法。完成后應再次清理。2)對凸輪軸外部進行檢查,若發現其表面有毛刺和損耗,可借助油石或金相砂紙對其磨削,若受損程度很大,必須替換。3)檢查每一部分軸頸尺寸,將其圓度和圓柱度控制在2mm以內,兩個指標超過規定限值可進行打磨。

(2)凸輪軸故障分析與處理:1)凸輪軸表面或邊緣處有裂紋出現,需替換產生裂紋的單節凸輪軸,每一個凸輪和第一凸輪比較其分度誤差應控制在0.5之內。2)機油潔凈度不夠,技術人員在安裝滾輪時未將其平行于凸輪型面,推桿導塊導向銷磨耗程度嚴重,滾輪熱處理硬度和凸輪型面不達標,都會對凸輪各部分造成損傷,使其剝離、點蝕碾堆。型面損耗程度超過0.15mm,可以采取成型修整,修整后的硬度要控制在洛氏硬度57以上,升程曲線要滿足相應標準。

4結語

綜上所述,完善柴油機檢修流程,對其進行規范化管理,采用合理的方法對柴油機運轉過程中可能出現的各種損耗進行修整,可使柴油機的工作效率最大化,充分發揮其優良性能,延長其使用年限,降低其運行投入的費用。
