基于PLC的電機端蓋沖壓生產線視覺檢測系統優化

摘要:介紹了利用視覺系統檢測電機端蓋沖壓生產質量的方法,并將傳統的LAD語言設計方式優化為SCL語言進行設計。通過生產對比發現,SCL語言在檢測過程中大大減少了PLC功能指令的使用,采用了直接尋址的方式,程序塊的編寫更具有條理性,從而提高了視覺檢測系統的反應效率。電機端蓋沖壓生產線視覺檢測系統也使生產過程更加智能化,實現了無人化質量檢測,提高了檢測精度。

關鍵詞:視覺系統:PLC語言:質量檢測

引言

電機端蓋沖壓制造過程中,質量的檢測也是至關重要的一個環節。在傳統的生產過程中,電機端蓋的沖壓質量由檢測部門人工檢測,這種檢測方式對于工人的素質要求較高,而且容易產生視覺疲勞,往往會影響到檢測精度。隨著視覺系統在工業中的應用,電機端蓋的質量檢測可以通過視覺檢測系統與設置的模板進行比較,檢測生產的端蓋與模板的差異性,從而判別端蓋質量的精確度,這樣的檢測方式完全節省了人工成本,提高了檢測精度,同時檢測的穩定性也得到了進一步的提升。

1電機端蓋沖壓生產線視覺檢測設計

電機端蓋沖壓生產線視覺檢測采用CCD照相機將電機端蓋轉換成圖像信號,傳送給專用的圖像處理系統,根據像素分布和亮度、顏色等信息,轉變成數字化信號,圖像處理系統對這些信號進行各種運算來抽取端蓋的長度、面積、厚度、軸承孔、側孔位置特征,再根據預設的允許度輸出結果,從而判別電機端蓋的沖壓質量是合格還是不合格,實現自動識別功能。

在本次設計中,視覺檢測系統采用歐姆龍視覺系統,由視覺控制器、視覺相機及監視顯示器等組成。視覺相機安裝在系統平臺專用相機支架上,用于檢測電機端蓋的缺陷、形狀等特性。再通過總線連接到生產管理系統上,對檢測結果和檢測數據進行傳輸。電機端蓋沖壓生產線的產線控制系統根據傳遞過來的檢測結果進行分析。工業機器人根據檢測的結果,將電機端蓋搬運到具有合格品和不合格品分區的數字化立體倉庫中,實現產品質量檢測的數字化管理。

1基于PLC的電機端蓋沖壓生產線視覺檢測系統分析及優化

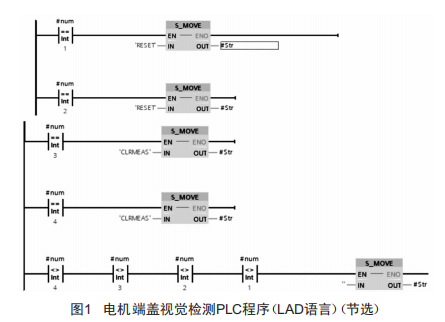

產品質量視覺檢測控制系統采用西門子公司生產的S7二1200PLC來實現。S7二1200PLC由于編程的習慣和易操作性,通常用LAD語言來進行編程設計,在電機端蓋的檢測中,需將沖壓好的電機端蓋與模板進行比較,因此根據CCD照相機下的工位上有無產品、產品的位置、軸承孔的位置等信息進行比較判斷,由于電機端蓋在實際情況中的復雜性,會產生很多可能性,PLC系統需要對其進行一一判別,在LAD語言中用到了大量的判別操作,其編程如圖1所示(由于篇幅有限,節選部分內容)。

電機端蓋視覺檢測PLC程序的長度直接影響到了視覺系統的檢測時間,為了進一步提高視覺檢測的性能,可以通過提高PLC硬件CPU的性能和改變PLC編程方式兩種方法來提升。而提高PLC硬件CPU性能會增加設備安裝成本,因此改變PLC編程方式對于產線的安裝設計是最佳方法。

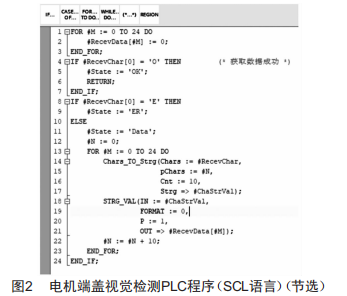

為減少PLC的掃描時間,在編程中應盡量少選用功能塊和庫函數,采用直接尋址的方式。SCL語言采用結構文本的形式進行編程,我們可以通過對視覺系統中電機端蓋大小、尺寸、孔的位置等分小模塊直接進行判斷,而各個小模塊可以獨立存在,最終將小模塊的結果匯總到大模塊中,各個小模塊互相不產生干涉。這種方法比LAD語言編程條理性更清楚,編程過程中均采用直接尋址的方式,而沒有使用功能塊,減少了PLC程序的通信任務。其SCL語言編程如圖2所示(由于篇幅有限,節選部分內容)。

3結語

電機端蓋視覺檢測系統掃描周期的長短直接影響著產品檢測的效率,因此在不改變硬件性能的情況下優化PLC程序是提高視覺系統檢測效率的一種有效方式。在電機端蓋視覺系統檢測中,對電機端蓋質量的各種實際情況判斷采用SCL語言,使PLC進行直接尋址掃描,省略了功能指令的使用,編程的框架性更強,有效提高了視覺檢測系統的反應速度。
