1溫升控制裝置設計

1.1設計思路

我們?cè)诩訜嵩囼?yàn)中通常采用兩種方式,一是采用加熱箱通過加熱空氣,利用熱輻射傳導方式對產品進行加熱,這種加熱方式可以用于產品與工裝一起加熱,主要用于高溫破壞性試驗,整個加熱試驗中,試驗人員不用接近箱體:也可以用于產品與工裝分開加熱,主要用于低溫試驗,加熱完畢,試驗人員需開箱取產品。該方式由于產品裸露在加熱環境中,通過增加可視化功能,可根據需考核位置布置觀察窗口,監控不同角度的產品溫升變化過程,并儲存監控畫面,可通過查詢方式放大、放慢監控畫面,回放試驗所需時間段的產品溫升變化。另一種是采用加熱帶包裹產品,通過加熱體直接對產品進行加熱,這種加熱方式更適合加熱環境受限,加熱箱無法使用的加熱試驗。

1.2溫升控制裝置控制原理設計

加熱試驗的溫升控制系統由加熱材料、可控硅(或固態繼電器)、PID數字溫度調節儀以及測溫元件組成,其示意圖如圖1所示。

溫升控制的核心為PLC可編程控制器?？刂品绞綖闇囟炔杉?、本質安全隔離、可編程核心控制、溫度控制儀數據運算,形成一個閉環控制,實時控制產品溫度的加熱和恒定,達到系統要求的溫升能力。

1.3溫升控制裝置溫度采集方式

加熱箱和加熱帶的溫升控制原理雖然一樣,但由于加熱箱和加熱帶的熱傳導方式不一樣,所以溫度采集方式也有所區別。

1.3.1加熱箱的溫度傳感器位置布置

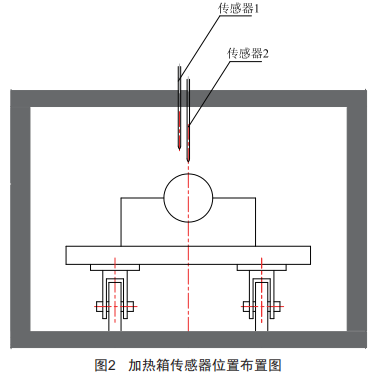

由于加熱箱是對箱體內腔進行加熱,一般采用在箱體頂部安裝兩支溫度傳感器,采集箱體內的實時溫度,進行加熱控制和超溫報警。有特殊要求的,會在腔體的所需位置安裝用于顯示的溫度傳感器。加熱箱傳感器的位置布置如圖2所示。

1.3.2加熱箱的熱風循環原理

加熱箱內加熱器產生的熱量在風機的驅動下,氣流按照設計好的通道進行環形運動,被帶到箱體各處,使箱體各處的溫度分布均勻并達到設定值。

1.3.3加熱帶的溫度傳感器位置布置

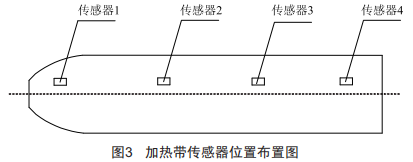

加熱帶的溫度傳感器直接貼附在產品表面,用三只溫度傳感器的平均值進行加熱控制,一只傳感器進行超溫報警。加熱帶傳感器位置布置如圖3所示。

由于產品的尾部金屬蓋存在厚度,恒溫時形成散熱,產品局部溫度下降,多次加溫試驗驗證傳感器4的位置溫度與前3只傳感器的位置溫度存在溫差,所以選擇傳感器1、傳感器2、傳感器3之和的平均值進行加熱控制。

2溫升控制裝置溫度精度調節方法

2.1溫度精度調節原理

精度調節的設計核心是PID控制參數的整定。目前閉環自動控制技術都是基于反饋的概念以減少不確定性,反饋理論的要素包括測量、比較和執行。測量的關鍵是被控變量的實際值與期望值相比較,用偏差來糾正系統的響應,執行調節控制。

比例P控制將設定值sP與反饋過程值y(1)進行比較,其誤差e(1)乘以比例常數P得到輸出u(1)。

積分I控制解決了比例P控制要不就是有誤差,要不就是振蕩這個缺點,與比例一塊進行控制,即PI控制,可以消除靜態誤差。其公式如下:

式中,u(1)為輸出:Kp為比例放大系數:Ki為積分放大系數:e(1)為誤差:u0為控制量基準值(基礎偏差)。

微分D控制可以解決整個系統的響應速度問題。PID控制公式如下:

2.2加熱試驗溫升裝置溫度精度調節方法

溫控儀表自帶的整定功能主要針對固定溫度、固定時間完成精度調節。加熱試驗的工作曲線不是固定不變的,升溫時間和升溫速率每個階段不同,所以自整定調節精度對加熱試驗的兩種方式都不適用。

2.2.1理想溫度曲線的精度調節方法

對于升溫時間和升溫速率每個階段不同的試驗曲線來說,精度的調節主要依賴工程經驗,直接在控制系統的試驗中進行,不同升溫速率段的PID參數是不同的,調試時分別選擇各個不同升溫速率的加熱段作為采樣周期,按照先比例P、后積分I再微分D的順序反復調試,最終確定P、I、D的大小。一個理想的曲線有兩個波,前高后低4比1。

2.2.2實際溫度曲線的精度調節方法

加熱箱的溫度控制在一個密封空間,PID調節滿足溫度曲線要求后,控制精度相對穩定。惡劣環境會破壞加熱箱的密封性,導致加熱環境發生變化,原來的PID值便滿足不了加熱箱的溫度控制精度了。這時可根據原比例P、積分I和微分D值的20%增減逐一調試,重新找到最佳控制精度。

由于加熱帶是包裹在產品外的,加熱環境有許多不定因素,例如產品有無非標包裝殼體、非標包裝殼體的密封程度、試驗場地的環境溫度都會使PID調節的精度偏離,這就需要多次試驗積累的經驗值。

2.2.3加熱試驗的溫度曲線圖

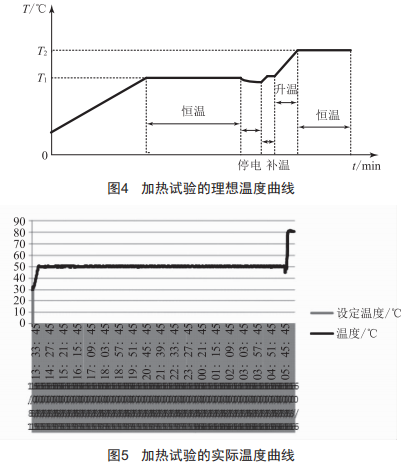

某加熱試驗的理想溫度曲線如圖4所示,實際溫度曲線如圖5所示。

3結語

對于溫度控制設備,主要考核溫升能力和溫度控制精度這兩項技術指標。各種條件的加熱試驗中,溫升控制是成熟技術,通過系統設計是可控的。而加熱精度隨環境等不定因素變化也不定,需進行偏差校正,這是一個經驗積累的過程,但掌握PID調節方式是關鍵。
