1項目概況

河南內鄉電廠2×1000MW機組500kV送出工程是內鄉電廠的接入系統工程,將有效緩解南陽市及其西部地區電力供電的緊張局面,滿足經濟快速發展帶來的電力需求的增長。該工程全線雙回路架設線路長度26.4km,全線采用石墨基柔性接地體,接地引下線采用小12鍍鋅圓鋼。

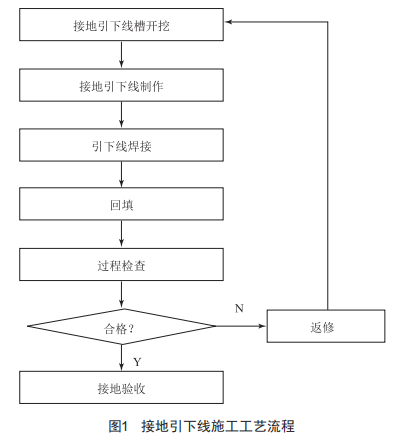

接地裝置施工過程中,質量和工藝要求最高的是接地引下線制作。目前,接地引下線制作時普遍采用挖出引下線、截斷、工藝制作、焊接、安裝、回填施工工藝,流程較為繁瑣,在開挖、回填過程中,普遍采用人工方式,施工效率低,同時受工人質量意識影響,此階段極易造成接地線隱蔽部分質量缺陷。接地引下線施工工藝流程如圖1所示。

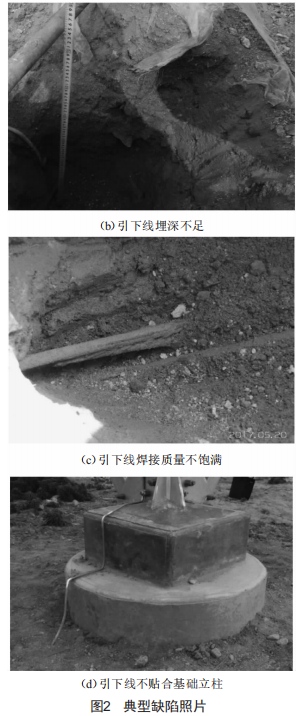

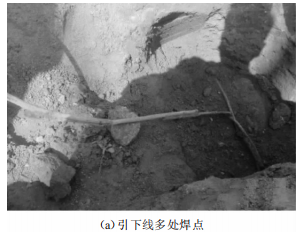

經過對某特高壓工程1892處接地裝置自檢驗收記錄進行查閱分析,涉及接地裝置質量問題61處,質量合格率96.8%,其中涉及接地引下線部位問題為53處,占總問題數的86.9%。主要問題為:引下線多處焊點、引下線埋深不足、引下線焊接質量不飽滿、引下線不貼合基礎立柱等。典型缺陷照片如圖2所示。

針對以上問題經過多次調查和研究,決定在接地裝置施工過程中,對接地引下線施工工藝進行優化,最大程度保證接地裝置施工質量,確保輸電線路后期運行安全。

2施工工藝優化研究

2.1塔位參數分析

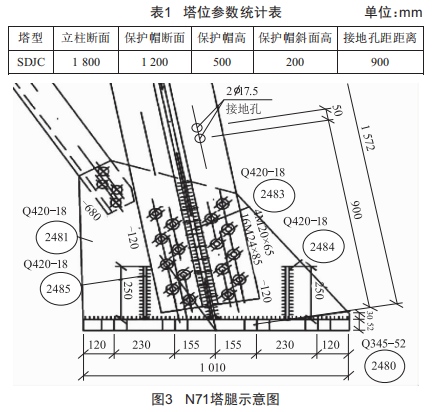

以內鄉工程N71塔位為例對立柱斷面、保護帽、塔腿參數進行分析,梳理接地引下線施工工藝優化方案,塔位參數統計如表1所示,塔腿示意圖如圖3所示。

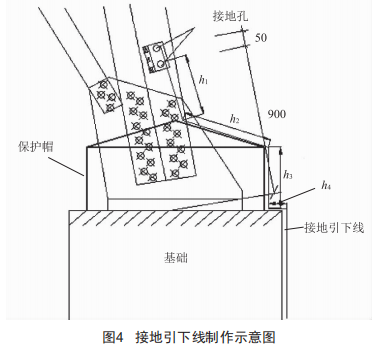

根據以上參數,通過CAD模擬繪制出保護帽制作后的接地引下線示意圖如圖4所示。

2.2接地引下線外露長度有關計算

在接地引下線工藝制作前,對接地引下線各節點長度指標進行了詳細計算。依據表1、圖3和圖4可計算出如下數據:

式中,a為基礎立柱斷面尺寸,取值1800mm:b為保護帽斷面尺寸,取值1200mm:c為保護帽斜面高,取值200mm:d為保護帽高,取值500mm:e為接地柄第一個眼孔距塔腳板垂直距離,取值900mm:h為接地引下線外露總長度:h1、h2、h3、h4分別為接地引下線各節點長度。

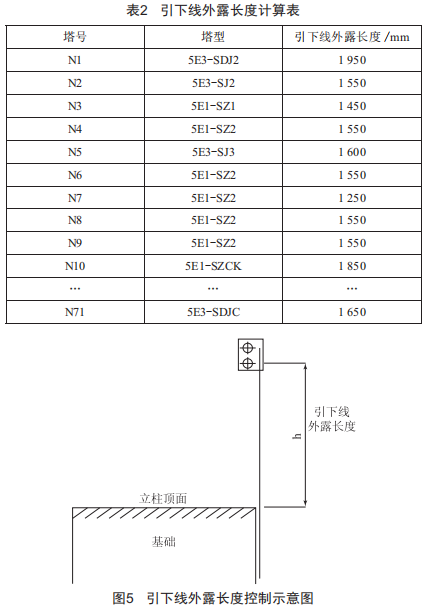

根據以上計算數據可知,接地引下線露出立柱頂面長度為1632mm,取整為1650mm,據此方法,計算出全線71基塔位接地引下線外露長度如表2所示:并繪制外露簡易圖便于基礎施工隊控制,如圖5所示。

3工藝優化應用

3.1前期準備

接地裝置施工前,根據計算的接地線外露長度方案對各基礎施工隊進行了交底,并在接地裝置隱蔽工程驗收時對引下線外露長度進行專項檢查,確保初期施工時引下線外露長度滿足方案要求。

3.2方案實施

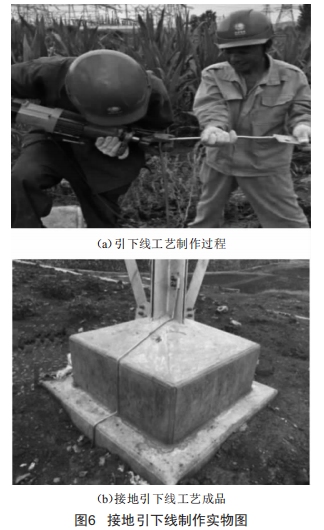

根據圖4依次畫出h1、h2、h3、h4分界點標識,采用專用引下線彎曲器制作引下線工藝,接地線貼合保護帽及塔材進行安裝固定。圖6為接地引下線工藝制作實物圖。

3.3效果檢查

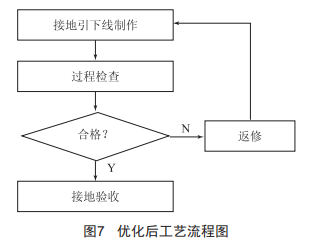

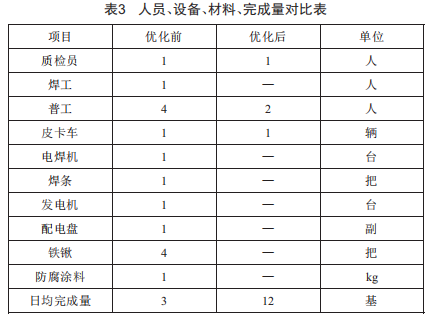

經過事前精確計算和充分準備,順利完成了內鄉工程接地引下線施工,經過程檢查及質量監督驗收,接地裝置質量合格率100%,引下線工藝美觀,證明該工藝措施得力,方法可行。優化后工藝流程如圖7所示,工藝優化前和優化后人員、設備、材料、工程量完成情況對比如表3所示。

4結語

在內鄉500kV輸電線路工程接地引下線工藝制作過程中,采用了優化后的接地引下線施工工藝,實踐證明,優化后施工工藝較傳統工藝施工工效提高4倍以上,具有很高的經濟效益,同時避免了接地引下線制作過程因二次開挖、焊接、回填產生新的質量缺陷。本項目研究的接地引下線工藝優化措施為今后輸電線路頻繁的接地裝置施工起到了試驗示范作用[7]。
