1系統設計

1.1當前現狀

1.1.1缺乏基本的用戶定制功能

傳統的流水式事件報警方式會造成大量非重要信息把一些重要信息淹沒,從而給值班員監控系統造成很多麻煩。E8000調度員界面(MMI)的實時告警模塊,能提供豐富的界面配置選項,來定制實時告警的展示內容。而E8000WEB系統的告警模塊設計過于簡單,缺乏基本的用戶定制能力,只是簡單地把所有事項全部發送到WEB客戶端,這就導致WEB系統的告警模塊實用價值不高。

1.1.2不能產生語音告警

E8000WEB系統的使用對象主要為非調度值班人員,如系統部自動化等專業的專責、技術員。工作性質決定了使用對象不會一直注視瀏覽器窗口,這樣本專業關注的告警信息就無法方便地獲得。而如果能提供語音告警功能,則能有效解決這個問題。由于實現技術等原因,E8000WEB系統沒有提供語音告警功能。

1.1.3可能存在事項遺漏

E8000WEB系統跟調度員界面的實現不同,采用定時請求數據的方式,并且每個周期只讀取指定數量的告警,超出該數量,則會被丟失。

1.2總體目標

1.2.1提供靈活方便的定制功能

實現配置選項對話框,為用戶提供豐富的本節點關注事項的定制能力。只有配置的告警等級、告警來源、告警類型、告警動作等事項,才會被推送到本節點的事項窗口,這樣就大大提高了告警的使用價值。

1.2.2提供語音告警

實現類似語音告警功能。不需配置特別的語音卡,充分利用辦公電腦的媒體設備,采用通用技術,提供效果良好、成本低廉的實現技術方案,提供用戶具有較高可用性的告警語音播報功能。

1.2.3采用告警推送機制

摒棄WEB傳統的定時請求方式,采用WEB平臺的實時信

息推送框架,提供告警信息高效實時的推送功能,大大提高了WEB告警的實時性。另外,采用有效的緩沖機制,徹底避免了WEB系統實時告警信息遺漏問題。

1.3總體架構

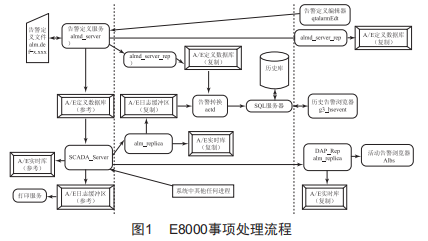

采用JNI/JNA技術與E8000實時系統告警服務器通信,實時獲取EMS系統的告警事項信息:采用循環隊列等內存處理技術,緩存并發的告警數據,同時為大量WEB在線用戶提供告警服務,從而大大減少對EMS實時系統的服務請求,避免出現由于增加本系統而導致EMS實時系統負荷過重的異常情況(圖1)。

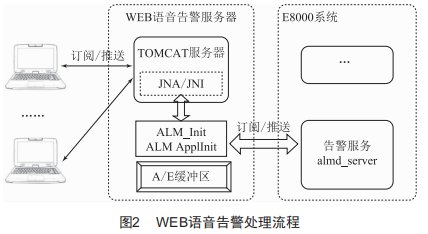

采用Dojo的Cometd技術,實現告警事項的WEB推動功能(圖2)。

2系統功能

2.1E8000告警基本概念

(l)告警定義:電力系統的實時信息和系統本身的重要運行信息。

(2)告警類型:事故、遙信變位、廠站工況、保護動作、網絡工況、系統資源等:事項:用戶登錄和退出、數據庫修改、圖形編輯、確認等操作。

(3)告警動作:指一些最具體的告警表現,例如語音告警、推畫面告警、打印告警、中文短消息告警。

(4)告警來源:電網實時穩態的告警信息、電網分析應用的告警信息、系統運行監控的告警信息。

(5)告警分級:一級事故、二級異常、三級越限、四級變位、五級告知。

(6)告警狀態:報警/確認/返回。

2.2服務器設計

服務器端分兩大部分:實時事項客戶端、Tomcat服務器。

實時事項客戶端采用C＋＋編寫,調用E8000平臺ALM模塊,該模塊采用類似訂閱/推送方式,參數為4ALMA一一plUsl一date函數,負責接收ALMD服務器實時推送來的告警。該方法將接收的事項保存到一個循環隊列中(長度為1萬條記錄)

Tomcat服務器包括s一srng/DwR/IbatrU框架,相關Uesvrce(JAVA語言編寫)通過JNA/JNI和實時事項客戶端交互,獲得C＋＋語言負責維護的實時事項隊列。

瀏覽器前端將本節點關注的事項配置信息,通過DwR發給后臺Uesvrce,該Uesvrce負責實時將告警信息推送到各前端瀏覽器。

2.3語音告警設計

不同于E8000系統的設計思想,本項目采用微軟的語音API,該API由wrndowUs一eechsDK提供。E8000系統調度員界面的語音告警采用訊飛語音引擎,若WEB系統采用該引擎,則需要在所有的WEB用戶端下載安裝訊飛語音包,不僅導致了使用不便利,同時也大大增加了項目成本。本項目利用該SAPI采用VC語言實現一個Actrvex控件,而微軟SAPI是xP/wIN7及以上版本預裝的語音處理模塊,這樣就大大簡化了本項目實現語音告警功能的難度。

2.4告警語音的改善與定制

SAPI提供輸出當前常用的語音處理引擎有訊飛語音TTSl.0、sV0x、三星TTS等,這些引擎各有特點,都能較好地滿足我們的需要,但這些sDK都需要安裝。若用于電力調度值班臺,我們可以采用以上語音引擎,若用在WEB場景,則不適合。所以如上所述,我們采用了微軟的TTS語音引擎(The Microsoft Speech API)。在使用過程中,我們發現該TTS對有些字符、數字、單詞、字符串等語言單位的發音處理不夠完美,和人工發音有些差異,我們通過引入語音處理轉換規則,來改善TTS的發音效果,使之更接近于人工發音。

2.5告警推送設計

本項目在服務器及前端2處采用了訂閱/推送機制。實時告警的獲取采用E8000平臺的ALM包,它采用訂閱/推送模式實現。前臺告警以往都采用前端定時請求的方式,這種方式簡單易行,但大多性能不夠理想。我們采用DojoCometd及JETTY框架,實現了一個高效的前臺實時信息推送應用。

3結語

本軟件采用JNI/JNA技術與E8000實時系統告警服務器通信,實時獲取EMS系統的告警事項信息:采用循環隊列等內存處理技術,緩存并發的告警數據,同時為大量WEB在線用戶提供告警服務,大大減少了對EMS實時系統的服務請求,實現了告警事項的WEB推送功能。
